Produktnummer:
10071031
Herstellernummer:
K0295.210020
Hersteller:
Kipp
Kipp K0295.210020 AUFLAGEBOLZEN M. POSITIONIERZAPFEN, FORM B, D=M10, H1=20
D:
M10
D1:
17,8
D2:
10
E:
7
Form:
B
Gewicht ca. kg:
0,130
H:
25
H1:
20
P:
10
R:
7,5
T:
24
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
12,92 €*
|
| Bis 249 |
12,53 €*
|
| Bis 499 |
12,27 €*
|
| Bis 999 |
11,89 €*
|
| Ab 1000 |
11,63 €*
|
Produktnummer:
10071031

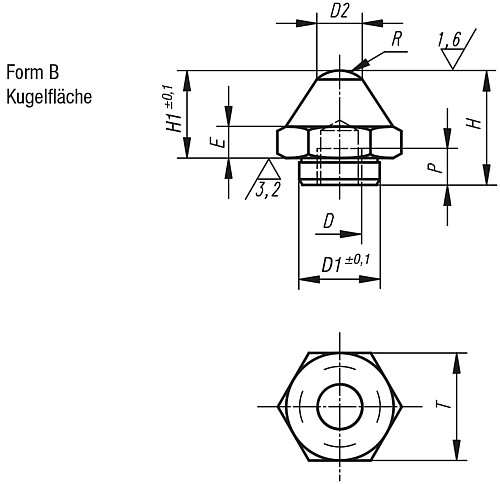

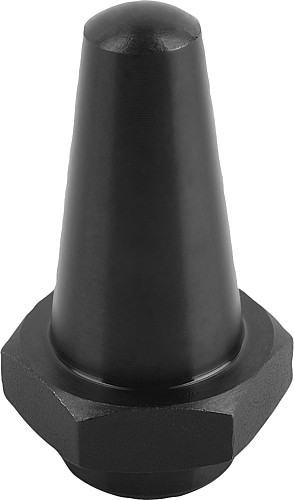

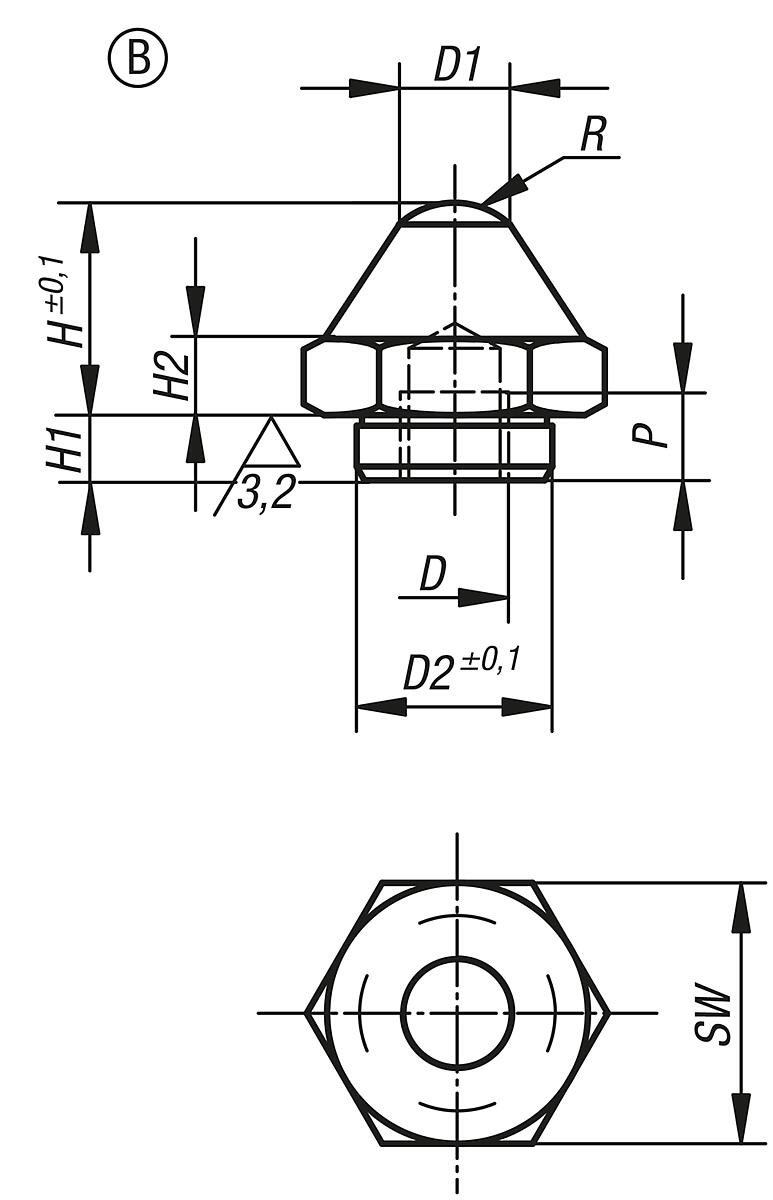

K0295_B Auflagebolzen mit Positionierzapfen Form B
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Ausführung:
Körper vergütet und brüniert.
Auflageflächen einsatzgehärtet.
Hinweis:
Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.
In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde.
Körper Vergütungsstahl.
Ausführung:
Körper vergütet und brüniert.
Auflageflächen einsatzgehärtet.
Hinweis:
Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.
In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde.
Eigenschaften
| D: | M10 |
|---|---|
| D1: | 17,8 |
| D2: | 10 |
| E: | 7 |
| Form: | B |
| Gewicht ca. kg: | 0,130 |
| H: | 25 |
| H1: | 20 |
| P: | 10 |
| R: | 7,5 |
| T: | 24 |
Dokumente
1
| Variante | H | Form | R | D | Gewicht ca. kg | D2 | E | P | T | D1 | H1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10071029 (K0295.206012) |
16,5 | B | 6 | M6 | 0,042 | 7 | 4 | 6 | 17 | 11,9 | 12,5 | ab 11,74 € |
|
10071031 (K0295.210020) |
25 | B | 7,5 | M10 | 0,130 | 10 | 7 | 10 | 24 | 17,8 | 20 | ab 12,92 € |
|
10071030 (K0295.206025) |
29 | B | 6 | M6 | 0,062 | 7 | 4 | 6 | 17 | 11,9 | 25 | ab 16,06 € |
|
10071032 (K0295.210040) |
46 | B | 7,5 | M10 | 0,180 | 10 | 7 | 10 | 24 | 17,8 | 40 | ab 16,92 € |
|
10071033 (K0295.216030) |
40 | B | 26 | M16 | 0,295 | 20 | 13 | 16 | 41 | 25,8 | 30 | ab 21,96 € |
|
10071034 (K0295.216060) |
70 | B | 26 | M16 | 0,480 | 20 | 13 | 16 | 41 | 25,8 | 60 | ab 27,04 € |
