Produktnummer:
10076687
Herstellernummer:
K0346.2308
Hersteller:
Kipp

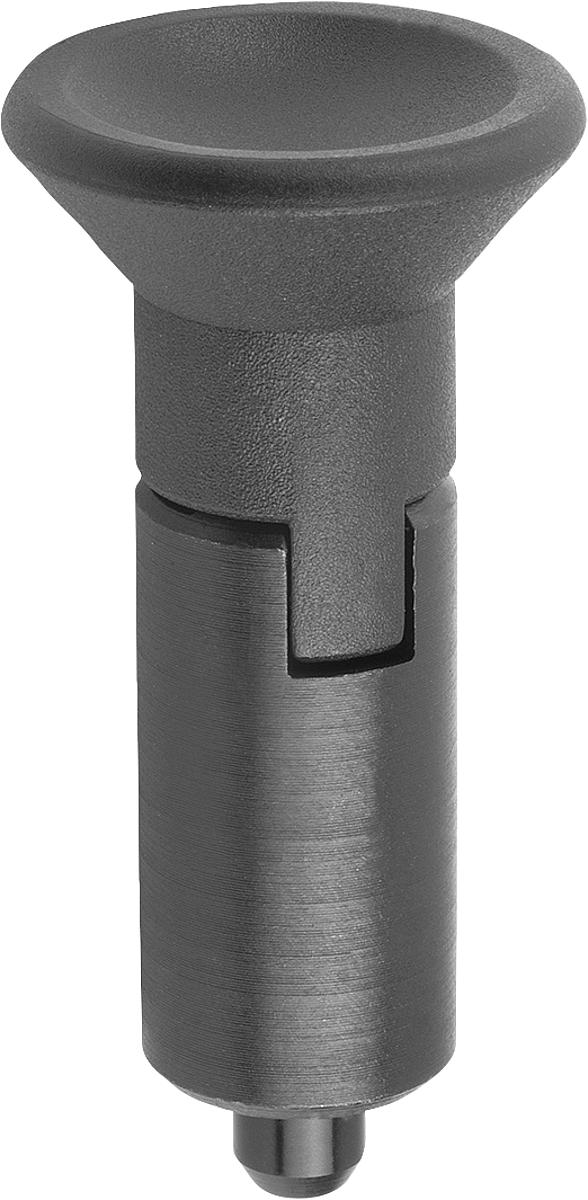

Kipp K0346.2308 ARRETIERBOLZEN GR.3 FORM M, ARRETIERSTIFT GEH RTET
Ausführung:
Stahl, Arretierstift gehärtet
D:
8
| Anzahl | Preis* |
|---|---|
| Bis 24 |
10,39 €
|
| Bis 49 |
9,87 €
|
| Bis 99 |
9,35 €
|
| Bis 249 |
8,83 €
|
| Bis 499 |
7,27 €
|
| Bis 999 |
6,75 €
|
| Ab 1000 |
6,23 €
|
Produktnummer:
10076687
K0346_M Arretierbolzen ohne Bund Form M
Beschreibung
Werkstoff:
- Stahlausführung, Arretierstift gehärtet:
Hülse 1.0403 schweißbar.
Arretierstift Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4034.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift gehärtet:
blank. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form M zu verwenden.
Zum Festschweißen der Arretierbolzen empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage.
Auf Anfrage:
Sonderausführungen.
- Stahlausführung, Arretierstift gehärtet:
Hülse 1.0403 schweißbar.
Arretierstift Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4034.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift gehärtet:
blank. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form M zu verwenden.
Zum Festschweißen der Arretierbolzen empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage.
Auf Anfrage:
Sonderausführungen.
Eigenschaften

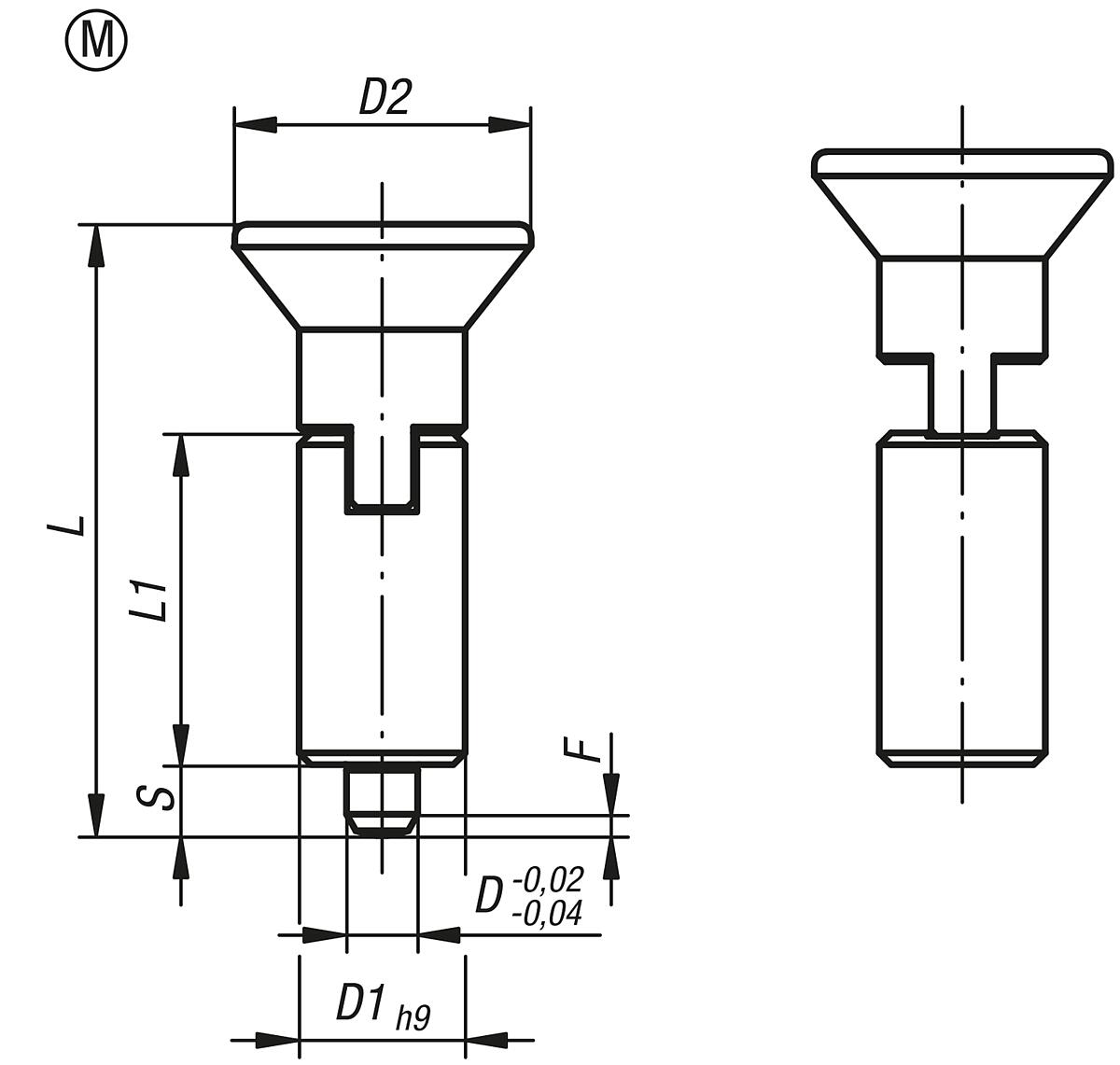

| Ausführung: | Stahl, Arretierstift gehärtet |
|---|---|
| D: | 8 |
| D1: | 18 |
| D2: | 33 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 35 |
| Form: | M |
| F x 30°: | 2,3 |
| H: | 8 |
| L: | 68 |
| L1: | 36 |
Dokumente
1
| Variante | Ausführung | D | Preis |
|---|---|---|---|
|
10076685 (K0346.2105) |
Stahl, Arretierstift gehärtet | 5 | ab 7,92 € |
|
10076684 (K0346.2004) |
Stahl, Arretierstift gehärtet | 4 | ab 8,35 € |
|
10076686 (K0346.2206) |
Stahl, Arretierstift gehärtet | 6 | ab 8,74 € |
|
10076687 (K0346.2308) |
Stahl, Arretierstift gehärtet | 8 | ab 10,39 € |
|
10076690 (K0346.02105) |
Edelstahl, Arretierstift gehärtet | 5 | ab 13,44 € |
|
10076695 (K0346.12105) |
Edelstahl, Arretierstift nicht gehärtet | 5 | ab 13,44 € |
|
10076689 (K0346.02004) |
Edelstahl, Arretierstift gehärtet | 4 | ab 14,12 € |
|
10076694 (K0346.12004) |
Edelstahl, Arretierstift nicht gehärtet | 4 | ab 14,12 € |
|
10076691 (K0346.02206) |
Edelstahl, Arretierstift gehärtet | 6 | ab 15,30 € |
|
10076696 (K0346.12206) |
Edelstahl, Arretierstift nicht gehärtet | 6 | ab 15,30 € |
|
10076688 (K0346.2410) |
Stahl, Arretierstift gehärtet | 10 | ab 15,85 € |
|
10076692 (K0346.02308) |
Edelstahl, Arretierstift gehärtet | 8 | ab 18,70 € |
|
10076697 (K0346.12308) |
Edelstahl, Arretierstift nicht gehärtet | 8 | ab 18,70 € |
|
10076693 (K0346.02410) |
Edelstahl, Arretierstift gehärtet | 10 | ab 29,40 € |
|
10076698 (K0346.12410) |
Edelstahl, Arretierstift nicht gehärtet | 10 | ab 29,40 € |
