Produktnummer:
10094010
Herstellernummer:
K0358.102706
Hersteller:
Kipp

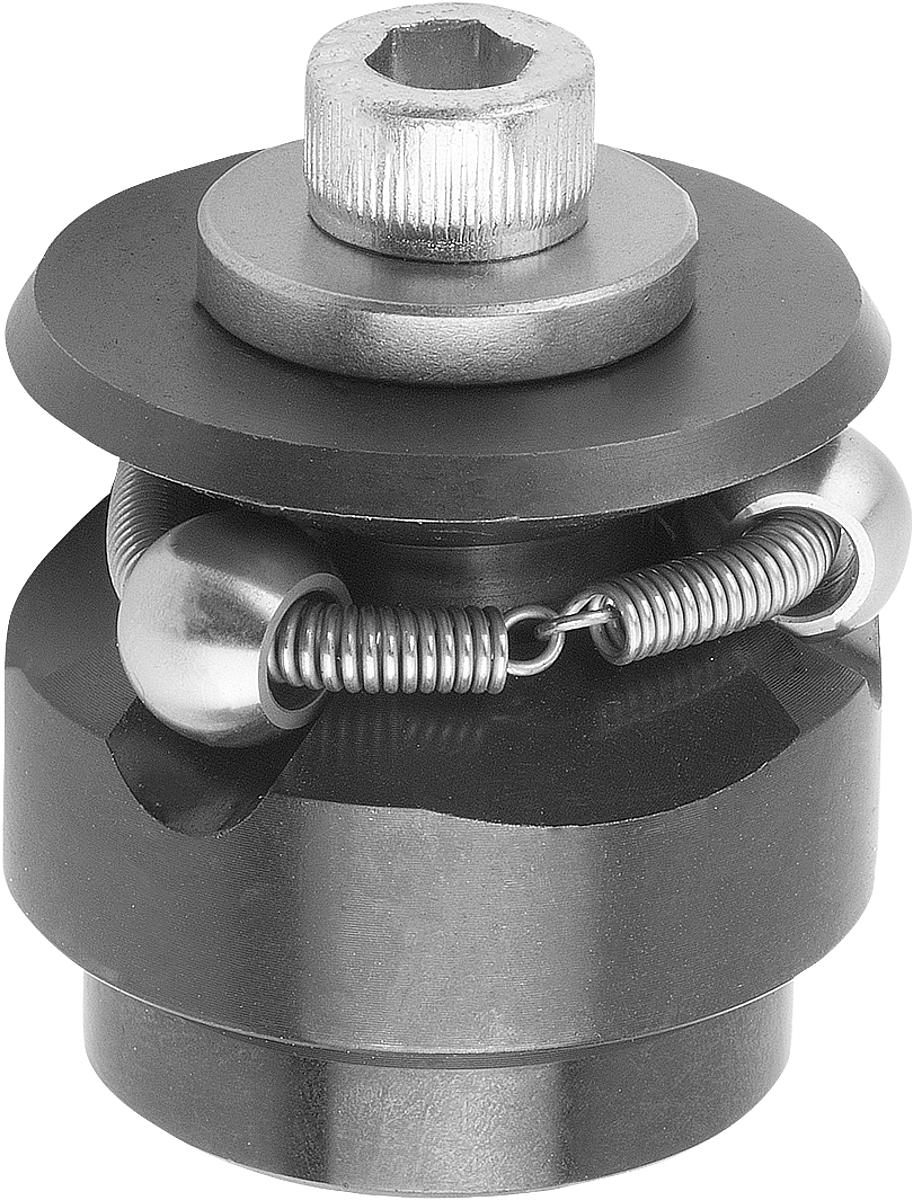

Kipp K0358.102706 ZENTRIERSPANNER FORM A
A:
7
Anzahl Kugeln/ 6 kant:
3
D max.:
30,5
D min.:
26,5
D1:
M6
D2:
20
D3:
3
D4:
6,4
F kN:
5
Form:
A
Gewicht ca. kg:
0,086
H:
29,1
H1:
20,1
H2:
15,1
H3:
13,9
H4:
2,3
Kugel Ø:
4
L:
6
M:
4,5
SW:
5
| Anzahl | Preis* |
|---|---|
| Bis 99 |
344,00 €
|
| Bis 249 |
333,68 €
|
| Bis 499 |
326,80 €
|
| Bis 999 |
316,48 €
|
| Ab 1000 |
309,60 €
|
Produktnummer:
10094010

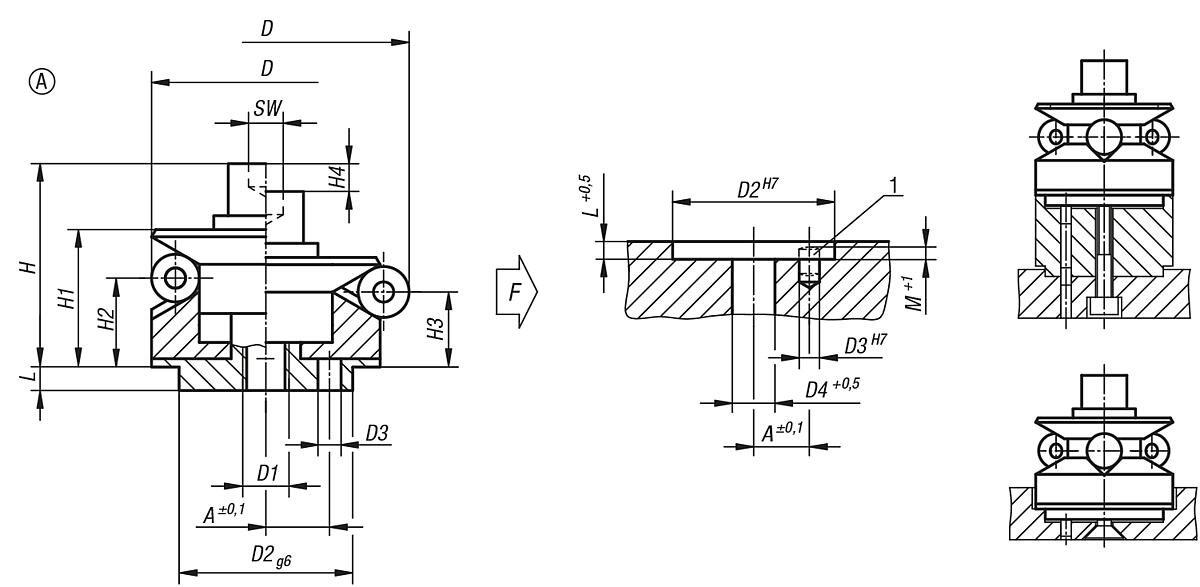

K0358_A Zentrierspanner ohne Schutz
Beschreibung
Werkstoff:
Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Anwendung:
Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Anwendung:
Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Eigenschaften
| A: | 7 |
|---|---|
| Anzahl Kugeln/ 6 kant: | 3 |
| D1: | M6 |
| D2: | 20 |
| D3: | 3 |
| D4: | 6,4 |
| D max.: | 30,5 |
| D min.: | 26,5 |
| F kN: | 5 |
| Form: | A |
| Gewicht ca. kg: | 0,086 |
| H: | 29,1 |
| H1: | 20,1 |
| H2: | 15,1 |
| H3: | 13,9 |
| H4: | 2,3 |
| Kugel Ø: | 4 |
| L: | 6 |
| M: | 4,5 |
| SW: | 5 |
Dokumente
1
| Variante | A | Anzahl Kugeln/ 6 kant | D1 | D2 | D3 | D4 | D max. | D min. | F kN | Form | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | Kugel Ø | L | M | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10094006 (K0358.101203) |
3,5 | 3 | M3 | 10 | 1,5 | 3,3 | 14,2 | 11,7 | 0,5 | A | 0,018 | 15,9 | 12 | 9,2 | 8,6 | 1,5 | 2,5 | 3,5 | 2,5 | 2,5 | ab 238,73 € |
|
10094007 (K0358.101504) |
4,5 | 3 | M4 | 12 | 2 | 4,3 | 18,5 | 14,5 | 3,5 | A | 0,020 | 19,6 | 14,1 | 9,1 | 7,9 | 2,3 | 4 | 5,5 | 3,5 | 3 | ab 253,13 € |
|
10094008 (K0358.101905) |
5,5 | 3 | M5 | 15 | 2,5 | 5,3 | 22,5 | 18,5 | 4,5 | A | 0,039 | 23,6 | 16,6 | 11,6 | 10,4 | 2,3 | 4 | 7,5 | 3 | 4 | ab 280,92 € |
|
10094009 (K0358.102306) |
7 | 3 | M6 | 15 | 3 | 6,4 | 26,5 | 22,5 | 5 | A | 0,060 | 29,1 | 20,1 | 15,1 | 13,9 | 2,3 | 4 | 6 | 4 | 5 | ab 313,00 € |
|
10094010 (K0358.102706) |
7 | 3 | M6 | 20 | 3 | 6,4 | 30,5 | 26,5 | 5 | A | 0,086 | 29,1 | 20,1 | 15,1 | 13,9 | 2,3 | 4 | 6 | 4,5 | 5 | ab 344,00 € |
|
10094011 (K0358.103106) |
9 | 3 | M6 | 25 | 4 | 6,4 | 38,5 | 30,5 | 5 | A | 0,125 | 33,2 | 24,2 | 15,2 | 12,8 | 4,6 | 8 | 7 | 4,5 | 5 | ab 376,00 € |
|
10094012 (K0358.103908) |
11 | 6 | M8 | 30 | 4 | 8,4 | 46,5 | 38,5 | 6,5 | A | 0,233 | 38,6 | 27,1 | 18,1 | 15,7 | 4,6 | 8 | 7,5 | 4,5 | 6 | ab 412,00 € |
|
10094013 (K0358.104708) |
11 | 6 | M8 | 30 | 4 | 8,4 | 54,5 | 46,5 | 6,5 | A | 0,323 | 38,6 | 27,1 | 18,1 | 15,7 | 4,6 | 8 | 7,5 | 4,5 | 6 | ab 515,00 € |
|
10094014 (K0358.105510) |
15 | 6 | M10 | 45 | 5 | 10,5 | 70,5 | 54,5 | 8 | A | 0,653 | 54,7 | 40,7 | 23,7 | 19 | 9,3 | 16 | 9 | 5,5 | 8 | ab 547,00 € |
|
10094015 (K0358.107112) |
17 | 6 | M12 | 60 | 5 | 13 | 86,5 | 70,5 | 10 | A | 1,271 | 62,1 | 45,6 | 28,3 | 23,6 | 9,3 | 16 | 10 | 5,5 | 10 | ab 589,00 € |
|
10094016 (K0358.108712) |
17 | 6 | M12 | 60 | 5 | 13 | 102,5 | 86,5 | 10 | A | 1,783 | 62,1 | 45,6 | 28,3 | 23,6 | 9,3 | 16 | 10 | 5,5 | 10 | ab 649,00 € |
