Kipp K0358.201504 ZENTRIERSPANNER FORM B
6 kant:
4
A:
4,5
Anzahl Kugeln/ 6 kant:
3
D max.:
18,5
D min.:
14,5
D1:
M4
D2:
12
D3:
2
D4:
4,3
F kN:
3,5
Form:
B
Gewicht ca. kg:
0,020
H:
19,6
H1:
14,1
H2:
9,1
H3:
7,9
H4:
2,3
L:
5,5
M:
3,5
SW:
3
| Anzahl | Preis* |
|---|---|
| Bis 99 |
295,32 €
|
| Bis 249 |
286,46 €
|
| Bis 499 |
280,55 €
|
| Bis 999 |
271,69 €
|
| Ab 1000 |
265,79 €
|
Produktnummer:
10094017

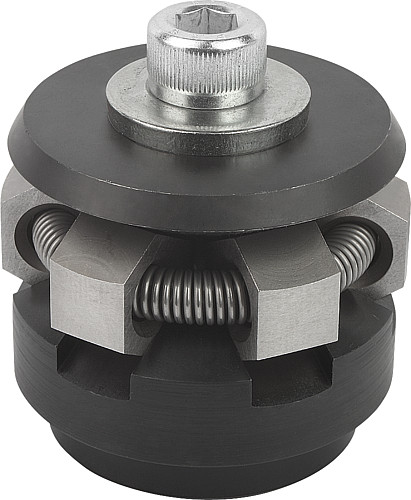

K0358_B Zentrierspanner mit Schutz
Beschreibung
Werkstoff:
Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:

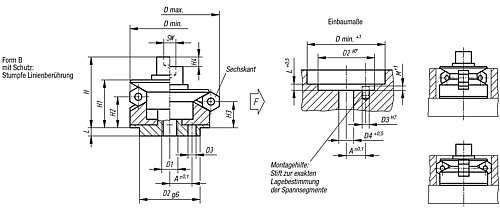

Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung:
Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung:
Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05

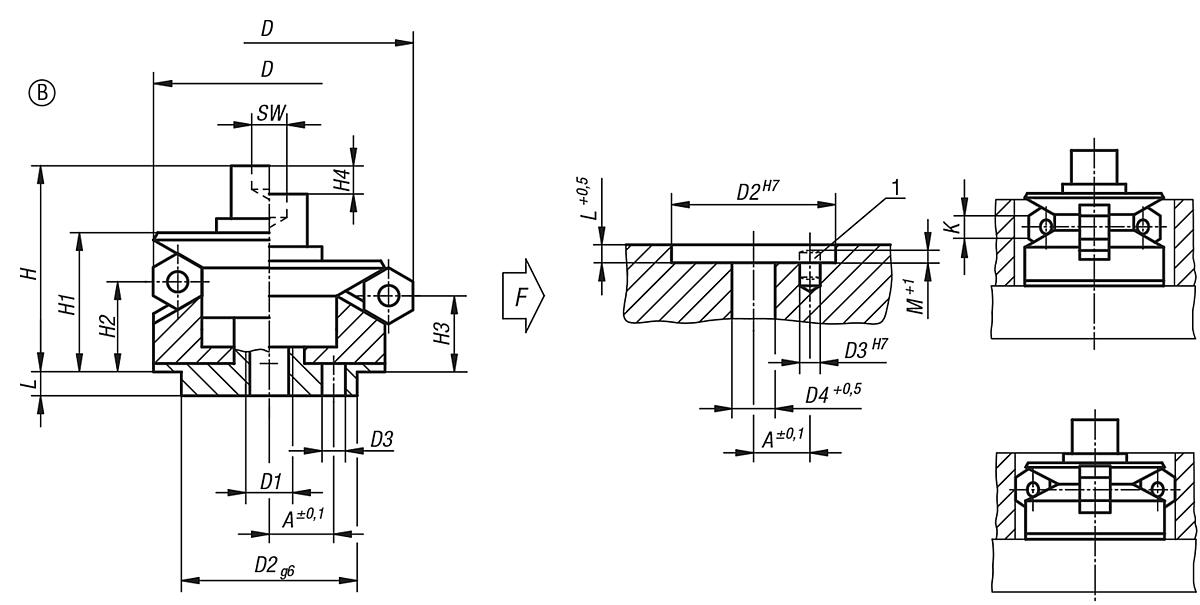

Eigenschaften
| 6 kant: | 4 |
|---|---|
| A: | 4,5 |
| Anzahl Kugeln/ 6 kant: | 3 |
| D1: | M4 |
| D2: | 12 |
| D3: | 2 |
| D4: | 4,3 |
| D max.: | 18,5 |
| D min.: | 14,5 |
| F kN: | 3,5 |
| Form: | B |
| Gewicht ca. kg: | 0,020 |
| H: | 19,6 |
| H1: | 14,1 |
| H2: | 9,1 |
| H3: | 7,9 |
| H4: | 2,3 |
| L: | 5,5 |
| M: | 3,5 |
| SW: | 3 |
Dokumente
1
| Variante | Form | Gewicht ca. kg | D2 | D1 | SW | D3 | A | Anzahl Kugeln/ 6 kant | D min. | D max. | D4 | H | H1 | H2 | H3 | H4 | L | M | F kN | 6 kant | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10094017 (K0358.201504) |
B | 0,020 | 12 | M4 | 3 | 2 | 4,5 | 3 | 14,5 | 18,5 | 4,3 | 19,6 | 14,1 | 9,1 | 7,9 | 2,3 | 5,5 | 3,5 | 3,5 | 4 | ab 295,32 € |
|
10094018 (K0358.201905) |
B | 0,039 | 15 | M5 | 4 | 2,5 | 5,5 | 3 | 18,5 | 22,5 | 5,3 | 23,6 | 16,6 | 11,6 | 10,4 | 2,3 | 7,5 | 3 | 4,5 | 4 | ab 326,00 € |
|
10094019 (K0358.202306) |
B | 0,060 | 15 | M6 | 5 | 3 | 7 | 3 | 22,5 | 26,5 | 6,4 | 29,1 | 20,1 | 15,1 | 13,9 | 2,3 | 6 | 4 | 5 | 4 | ab 359,00 € |
|
10094020 (K0358.202706) |
B | 0,086 | 20 | M6 | 5 | 3 | 7 | 3 | 26,5 | 30,5 | 6,4 | 29,1 | 20,1 | 15,1 | 13,9 | 2,3 | 6 | 4,5 | 5 | 4 | ab 388,00 € |
|
10094021 (K0358.203106) |
B | 0,125 | 25 | M6 | 5 | 4 | 9 | 3 | 30,5 | 38,5 | 6,4 | 33,2 | 24,2 | 15,2 | 12,8 | 4,6 | 7 | 4,5 | 5 | 8 | ab 421,00 € |
|
10094022 (K0358.203908) |
B | 0,233 | 30 | M8 | 6 | 4 | 11 | 6 | 38,5 | 46,5 | 8,4 | 38,6 | 27,1 | 18,1 | 15,7 | 4,6 | 7,5 | 4,5 | 6,5 | 8 | ab 456,00 € |
|
10094023 (K0358.204708) |
B | 0,323 | 30 | M8 | 6 | 4 | 11 | 6 | 46,5 | 54,5 | 8,4 | 38,6 | 27,1 | 18,1 | 15,7 | 4,6 | 7,5 | 4,5 | 6,5 | 8 | ab 584,00 € |
|
10094024 (K0358.205510) |
B | 0,653 | 45 | M10 | 8 | 5 | 15 | 6 | 54,5 | 70,5 | 10,5 | 54,7 | 40,7 | 23,7 | 19 | 9,3 | 9 | 5,5 | 8 | 16 | ab 614,00 € |
|
10094025 (K0358.207112) |
B | 1,271 | 60 | M12 | 10 | 5 | 17 | 6 | 70,5 | 86,5 | 13 | 62,1 | 45,6 | 28,3 | 23,6 | 9,3 | 10 | 5,5 | 10 | 16 | ab 653,00 € |
|
10094026 (K0358.208712) |
B | 1,783 | 60 | M12 | 10 | 5 | 17 | 6 | 86,5 | 102,5 | 13 | 62,1 | 45,6 | 28,3 | 23,6 | 9,3 | 10 | 5,5 | 10 | 16 | ab 715,00 € |
