Produktnummer:
10076530
Herstellernummer:
K0359.120
Hersteller:
Kipp

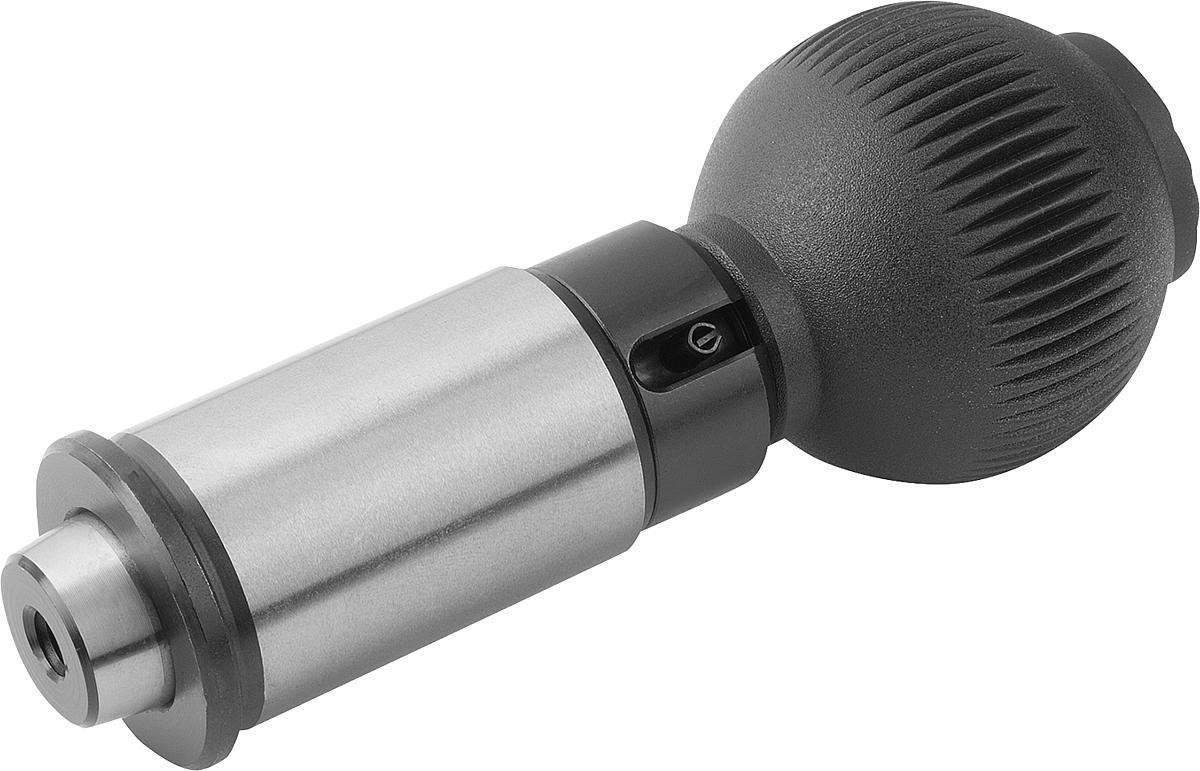

Kipp K0359.120 PRÄZISIONS ARRETIERBOLZEN D=20, KON. AUFNAHME, TYP B
D:
20
D1:
40
D2:
33
D3:
30
Federkraft Anfang F1 ca. N:
46
Federkraft Ende F2 ca. N:
63
Gewicht ca. kg:
0,350
Innengewinde Griffkugel:
M10
L:
50
L1:
41,5
L2:
49
L3:
13
L4 min.:
6
L5:
3
Typ:
B
| Anzahl | Preis* |
|---|---|
| Bis 24 |
122,70 €
|
| Bis 49 |
116,57 €
|
| Bis 99 |
110,43 €
|
| Bis 249 |
104,30 €
|
| Bis 499 |
85,89 €
|
| Bis 999 |
79,76 €
|
| Ab 1000 |
73,62 €
|
Produktnummer:
10076530

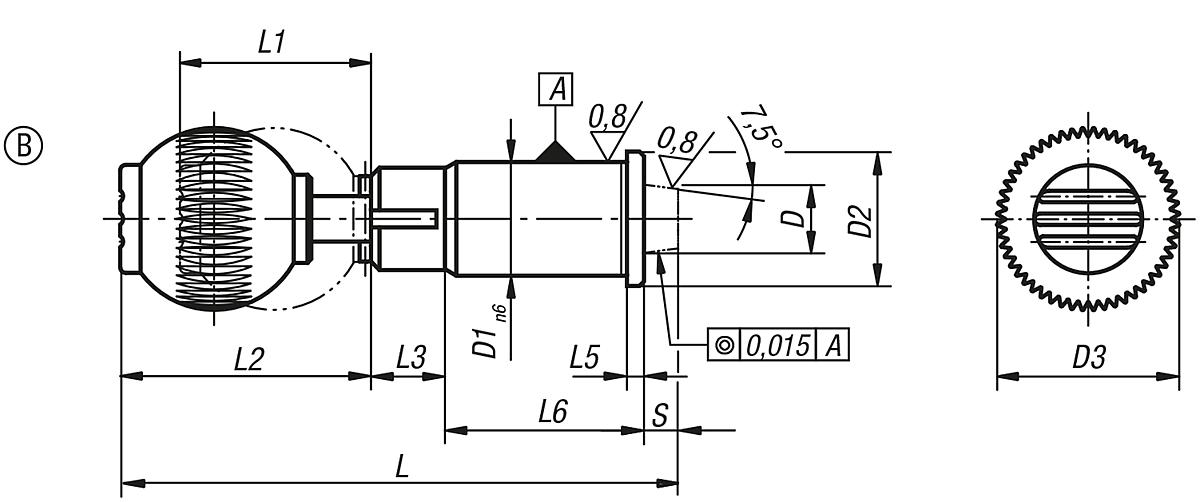

K0359_B Präzisions Arretierbolzen mit konischer Aufnahme, Typ B
Beschreibung
Werkstoff:
Stahl, Griffkugel Thermoplast.
Ausführung:
gehärtet und geschliffen, Griffkugel schwarzgrau.
Hinweis:
Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.
Technischer Hinweis siehe Montage- und Einbauanleitung.
Stahl, Griffkugel Thermoplast.
Ausführung:
gehärtet und geschliffen, Griffkugel schwarzgrau.
Hinweis:
Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.
Technischer Hinweis siehe Montage- und Einbauanleitung.
Eigenschaften
| D: | 20 |
|---|---|
| D1: | 40 |
| D2: | 33 |
| D3: | 30 |
| Federkraft Anfang F1 ca. N: | 46 |
| Federkraft Ende F2 ca. N: | 63 |
| Gewicht ca. kg: | 0,350 |
| Innengewinde Griffkugel: | M10 |
| L: | 50 |
| L1: | 41,5 |
| L2: | 49 |
| L3: | 13 |
| L4 min.: | 6 |
| L5: | 3 |
| Typ: | B |
Dokumente
1
| Variante | D | D1 | D2 | D3 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | Gewicht ca. kg | Innengewinde Griffkugel | L | L1 | L2 | L3 | L4 min. | L5 | Typ | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10076527 (K0359.110) |
10 | 25 | 19 | 16 | 19 | 29 | 0,067 | M6 | 31 | 25 | 32,5 | 13 | 6 | 2,5 | B | ab 82,89 € |
|
10076528 (K0359.112) |
12 | 32 | 23 | 20 | 22 | 35 | 0,127 | M8 | 35 | 33 | 40,5 | 13 | 6 | 3 | B | ab 93,25 € |
|
10076529 (K0359.116) |
16 | 40 | 28 | 25 | 30 | 50 | 0,221 | M10 | 42 | 41,5 | 49 | 13 | 6 | 3 | B | ab 107,24 € |
|
10076530 (K0359.120) |
20 | 40 | 33 | 30 | 46 | 63 | 0,350 | M10 | 50 | 41,5 | 49 | 13 | 6 | 3 | B | ab 122,70 € |
|
10076531 (K0359.125) |
25 | 50 | 42 | 38 | 39 | 73 | 0,655 | M10 | 60 | 51 | 58,5 | 13 | 6 | 3 | B | ab 144,79 € |
