Produktnummer:
10076025
Herstellernummer:
K0374.410
Hersteller:
Kipp

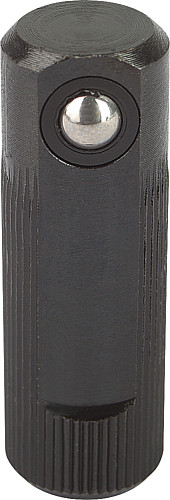

Kipp K0374.410 FEDERNDES SEITENDRUCKSTÜCK FORM C, D1=10, L1=30
Aufnahmebohrung H8:
10
B:
4,5
D1:
10
D2:
5,5
Federkraft Anfang N:
60
Federkraft Ende N:
170
Form:
C
Gewicht ca. kg:
0,009
L1:
30
L2:
7
L3:
8
S:
1
| Anzahl | Preis* |
|---|---|
| Bis 99 |
12,30 €
|
| Bis 249 |
11,93 €
|
| Bis 499 |
11,69 €
|
| Bis 999 |
11,32 €
|
| Ab 1000 |
11,07 €
|
Produktnummer:
10076025

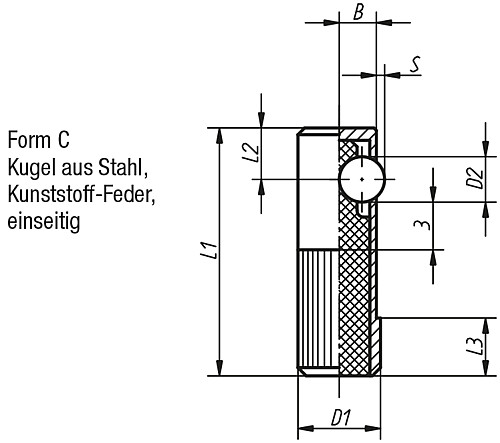

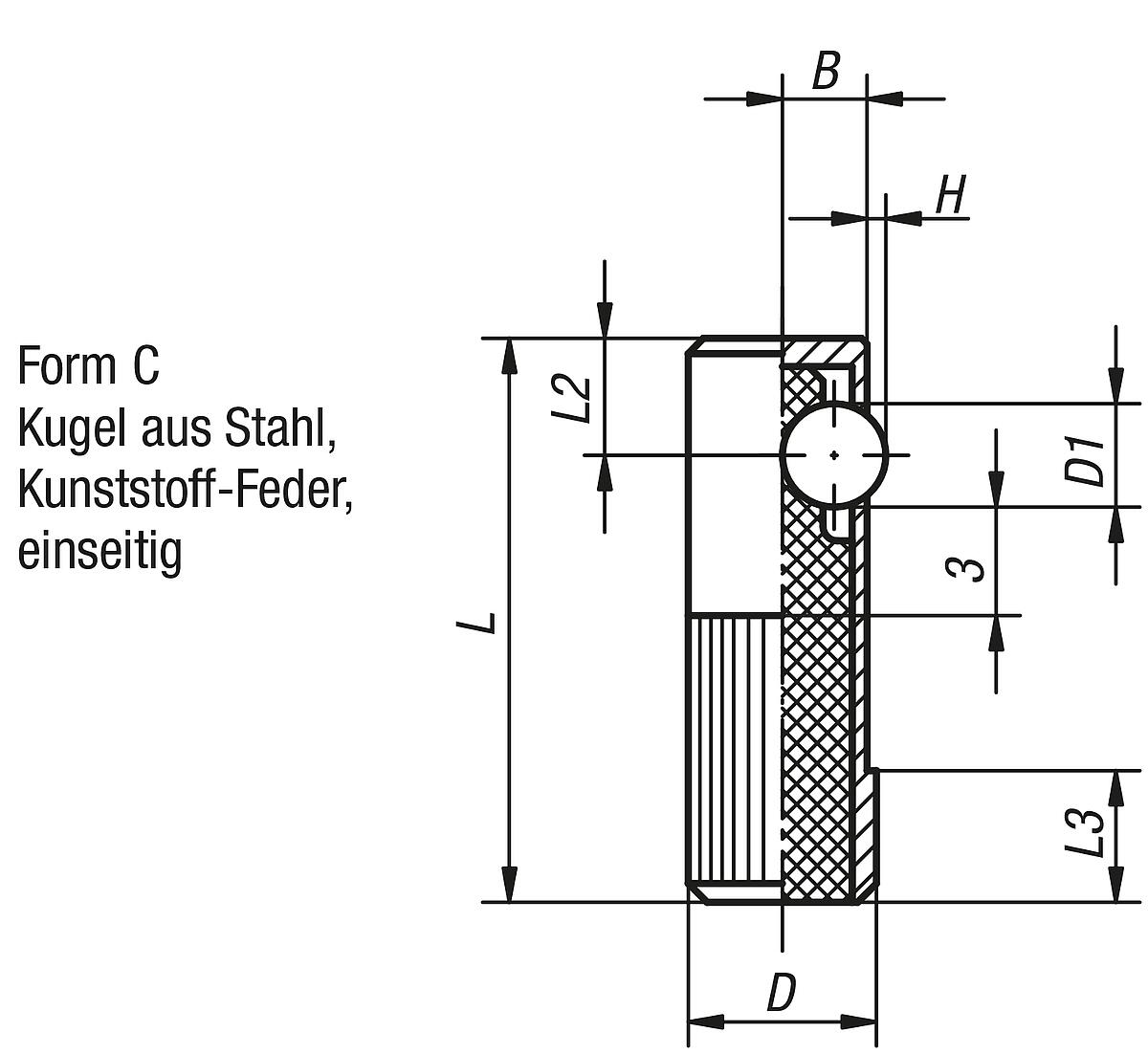

K0374_C Federnde Seitendruckstücke, Form C
Beschreibung
Werkstoff:
Körper Automatenstahl.
Kugel aus Stahl.
Feder aus Kunststoff.
Ausführung:
Körper brüniert.
Kugel blank.
Hinweis:
Das Seitendruckstück muss mindestens auf das Maß L3 in die Bohrung eingedrückt werden. Es dient zum Positionieren und Andrücken von kleinen Teilen in Vorrichtungen. Wird eine mechanische Bearbeitung am Werkstück vorgenommen, kann es notwendig sein, dass dieses durch andere Spannmittel zusätzlich gehalten werden muss. Beim Einlagern von Vorrichtungen sollte darauf geachtet werden, dass die Kunststoff-Feder unbelastet ist.
Bei der Federkraft handelt es sich um einen statistischen Mittelwert.
Körper Automatenstahl.
Kugel aus Stahl.
Feder aus Kunststoff.
Ausführung:
Körper brüniert.
Kugel blank.
Hinweis:
Das Seitendruckstück muss mindestens auf das Maß L3 in die Bohrung eingedrückt werden. Es dient zum Positionieren und Andrücken von kleinen Teilen in Vorrichtungen. Wird eine mechanische Bearbeitung am Werkstück vorgenommen, kann es notwendig sein, dass dieses durch andere Spannmittel zusätzlich gehalten werden muss. Beim Einlagern von Vorrichtungen sollte darauf geachtet werden, dass die Kunststoff-Feder unbelastet ist.
Bei der Federkraft handelt es sich um einen statistischen Mittelwert.
Eigenschaften
| Aufnahmebohrung H8: | 10 |
|---|---|
| B: | 4,5 |
| D1: | 10 |
| D2: | 5,5 |
| Federkraft Anfang N: | 60 |
| Federkraft Ende N: | 170 |
| Form: | C |
| Gewicht ca. kg: | 0,009 |
| L1: | 30 |
| L2: | 7 |
| L3: | 8 |
| S: | 1 |
Dokumente
1
| Variante | Aufnahmebohrung H8 | B | D1 | D2 | Federkraft Anfang N | Federkraft Ende N | Form | Gewicht ca. kg | L1 | L2 | L3 | S | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10076025 (K0374.410) |
10 | 4,5 | 10 | 5,5 | 60 | 170 | C | 0,009 | 30 | 7 | 8 | 1 | ab 12,30 € |
|
10076026 (K0374.412) |
12 | 5,5 | 12 | 6,5 | 80 | 260 | C | 0,013 | 35 | 8 | 9 | 1,5 | ab 12,94 € |
|
10076027 (K0374.414) |
14 | 6,5 | 14 | 8 | 120 | 480 | C | 0,019 | 40 | 9 | 10 | 2 | ab 13,83 € |
