Produktnummer:
10070098
Herstellernummer:
K0380.21250
Hersteller:
Kipp

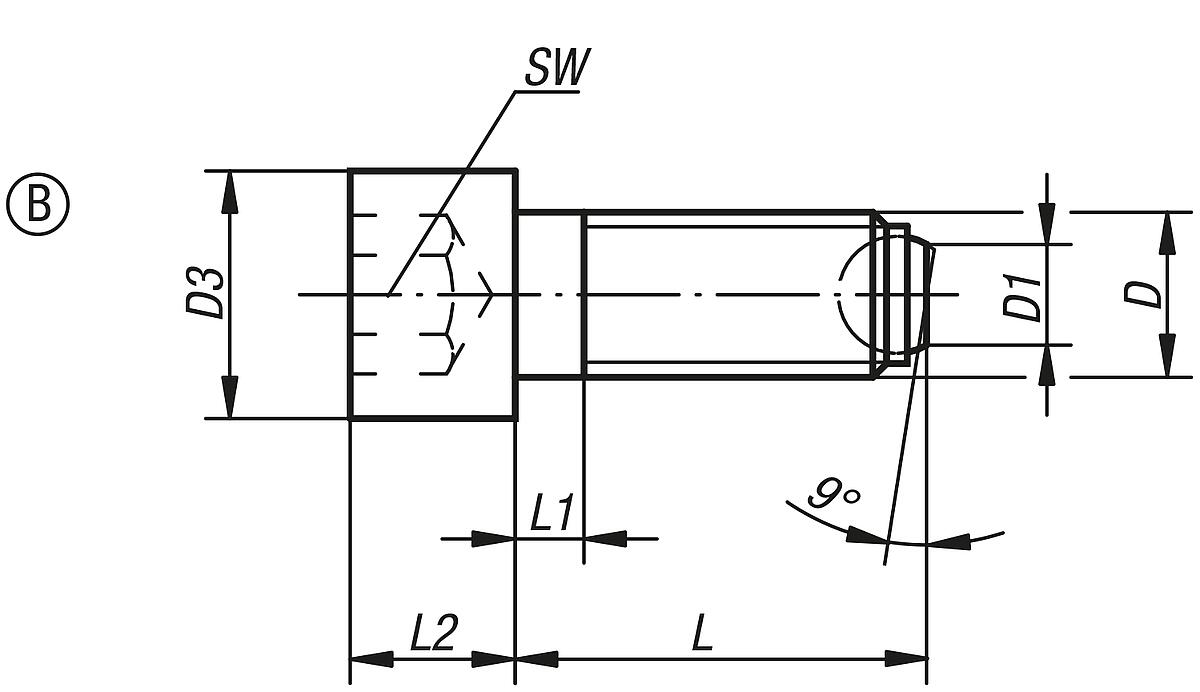

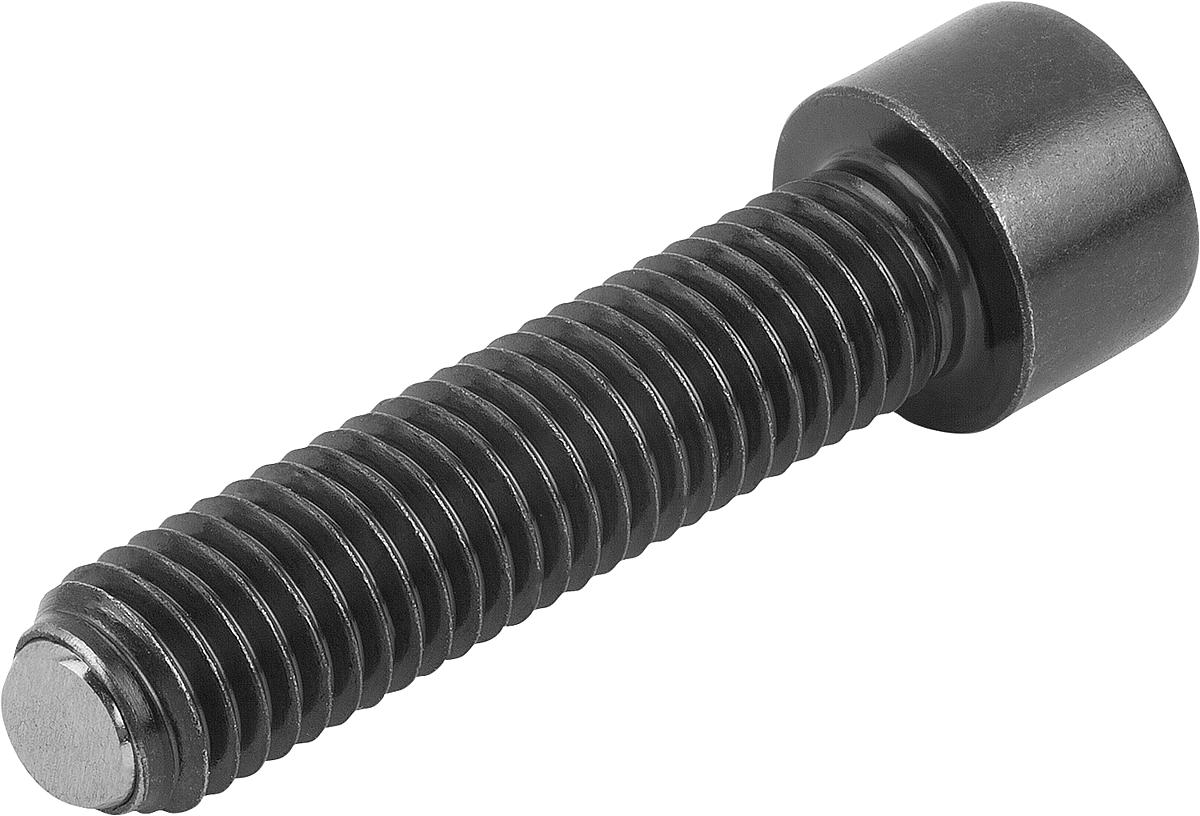

Kipp K0380.21250 KUGELDRUCKSCHRAUBE FORM B, MIT KOPF, D1=M12, L2=50
Belastbarkeit max. kN (nur bei statischer Belastung):
30
D1:
M12
D2:
18
D3:
7,2
Form:
B
Gewicht ca. g:
56,0
Kugel Ø:
8,5
L2:
50
L3:
12
L4:
5
SW:
10
| Anzahl | Preis* |
|---|---|
| Bis 99 |
7,19 €
|
| Bis 249 |
6,97 €
|
| Bis 499 |
6,83 €
|
| Bis 999 |
6,61 €
|
| Ab 1000 |
6,47 €
|
Produktnummer:
10070098
K0380_B Kugeldruckschrauben mit Kopf Form B
Beschreibung
Werkstoff:
Schraube Vergütungsstahl.
Kugel Kugellagerstahl.
Ausführung:
Schraube Festigkeitsklasse 10.9, schwarz.
Kugel gehärtet, blank.
Hinweis:
Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Schraube Vergütungsstahl.
Kugel Kugellagerstahl.
Ausführung:
Schraube Festigkeitsklasse 10.9, schwarz.
Kugel gehärtet, blank.
Hinweis:
Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 30 |
|---|---|
| D1: | M12 |
| D2: | 18 |
| D3: | 7,2 |
| Form: | B |
| Gewicht ca. g: | 56,0 |
| Kugel Ø: | 8,5 |
| L2: | 50 |
| L3: | 12 |
| L4: | 5 |
| SW: | 10 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D2 | D3 | Form | Gewicht ca. g | Kugel Ø | L2 | L3 | L4 | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10070088 (K0380.20620) |
9 | M6 | 10 | 3,2 | B | 6,6 | 4 | 20 | 6 | 3 | 5 | ab 3,43 € |
|
10070089 (K0380.20630) |
9 | M6 | 10 | 3,2 | B | 8,7 | 4 | 30 | 6 | 3 | 5 | ab 3,47 € |
|
10070090 (K0380.20640) |
9 | M6 | 10 | 3,2 | B | 11,0 | 4 | 40 | 6 | 16 | 5 | ab 3,53 € |
|
10070091 (K0380.20820) |
15 | M8 | 13 | 4,5 | B | 13,5 | 5,5 | 20 | 8 | 3,5 | 6 | ab 4,28 € |
|
10070092 (K0380.20835) |
15 | M8 | 13 | 4,5 | B | 19,0 | 5,5 | 35 | 8 | 3,5 | 6 | ab 4,38 € |
|
10070093 (K0380.20850) |
15 | M8 | 13 | 4,5 | B | 25,0 | 5,5 | 50 | 8 | 22 | 6 | ab 4,53 € |
|
10070094 (K0380.21025) |
20 | M10 | 16 | 6 | B | 26,0 | 7 | 25 | 10 | 4,5 | 8 | ab 4,95 € |
|
10070095 (K0380.21040) |
20 | M10 | 16 | 6 | B | 34,0 | 7 | 40 | 10 | 4,5 | 8 | ab 5,15 € |
|
10070096 (K0380.21060) |
20 | M10 | 16 | 6 | B | 47,0 | 7 | 60 | 10 | 28 | 8 | ab 5,34 € |
|
10070097 (K0380.21230) |
30 | M12 | 18 | 7,2 | B | 40,0 | 8,5 | 30 | 12 | 5 | 10 | ab 6,94 € |
|
10070098 (K0380.21250) |
30 | M12 | 18 | 7,2 | B | 56,0 | 8,5 | 50 | 12 | 5 | 10 | ab 7,19 € |
|
10070099 (K0380.21280) |
30 | M12 | 18 | 7,2 | B | 83,0 | 8,5 | 80 | 12 | 44 | 10 | ab 7,77 € |
|
10070100 (K0380.21640) |
60 | M16 | 24 | 10,7 | B | 91,0 | 12 | 40 | 16 | 6 | 14 | ab 9,92 € |
|
10070101 (K0380.21660) |
60 | M16 | 24 | 10,7 | B | 122,0 | 12 | 60 | 16 | 6 | 14 | ab 10,40 € |
|
10070102 (K0380.21680) |
60 | M16 | 24 | 10,7 | B | 154,0 | 12 | 80 | 16 | 36 | 14 | ab 11,08 € |
|
10070104 (K0380.22050) |
90 | M20 | 30 | 13,5 | B | 190,0 | 15 | 50 | 20 | 7,5 | 17 | ab 17,99 € |
|
10070105 (K0380.22080) |
90 | M20 | 30 | 13,5 | B | 260,0 | 15 | 80 | 20 | 28 | 17 | ab 18,79 € |
|
10070103 (K0380.220100) |
90 | M20 | 30 | 13,5 | B | 310,0 | 15 | 100 | 20 | 48 | 17 | ab 19,73 € |
|
10070107 (K0380.22460) |
120 | M24 | 36 | 15,8 | B | 330,0 | 18 | 60 | 24 | 9 | 19 | ab 26,92 € |
|
10070108 (K0380.22490) |
120 | M24 | 36 | 15,8 | B | 435,0 | 18 | 90 | 24 | 30 | 19 | ab 30,59 € |
|
10070106 (K0380.224120) |
120 | M24 | 36 | 15,8 | B | 540,0 | 18 | 120 | 24 | 60 | 19 | ab 32,19 € |
