Produktnummer:
10070156
Herstellernummer:
K0381.21640
Hersteller:
Kipp

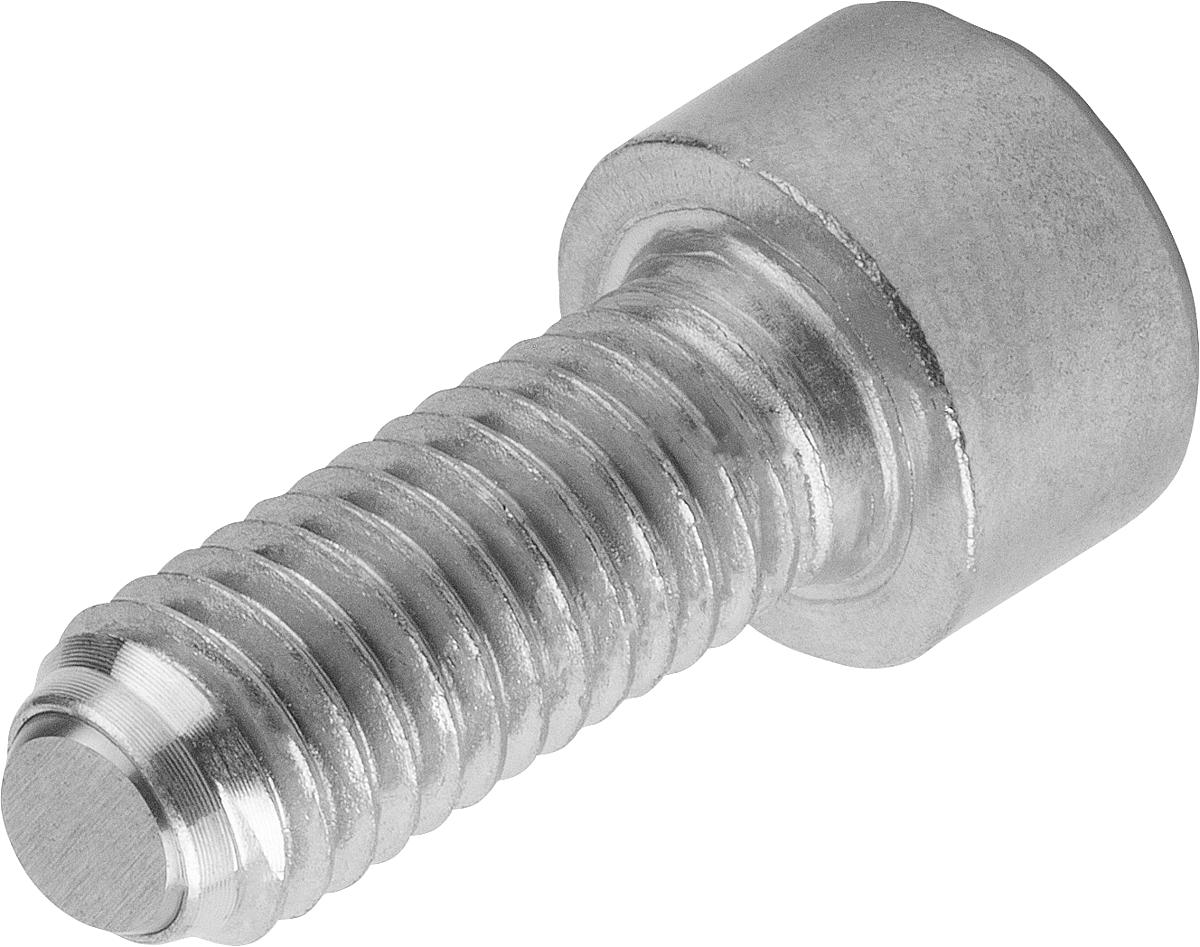

Kipp K0381.21640 KUGELDRUCKSCHRAUBE FORM B EDELSTAHL, MIT KOPF, D1=M16, L
Belastbarkeit max. kN (nur bei statischer Belastung):
60
D1:
M16
D2:
24
D3:
10,7
Form:
B
Kugel Ø:
12
L2:
40
L3:
16
L4:
6
SW:
14
| Anzahl | Preis* |
|---|---|
| Bis 99 |
19,11 €
|
| Bis 249 |
18,54 €
|
| Bis 499 |
18,15 €
|
| Bis 999 |
17,58 €
|
| Ab 1000 |
17,20 €
|
Produktnummer:
10070156

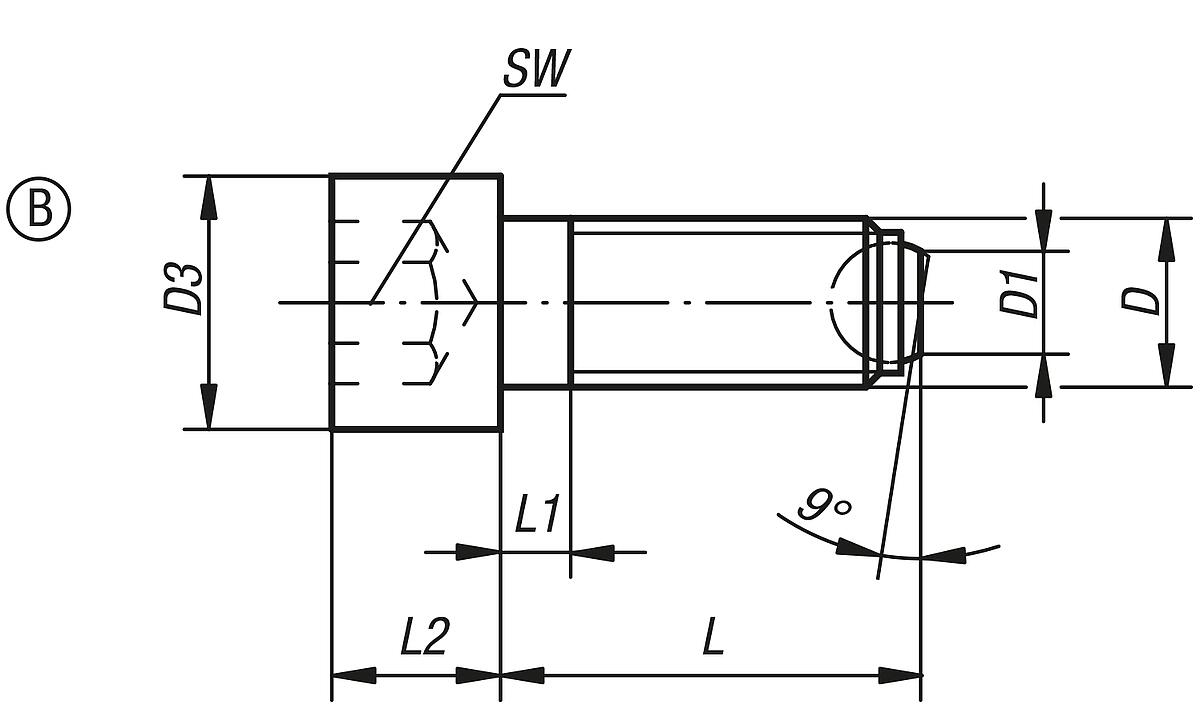

K0381_B Kugeldruckschrauben mit Kopf Edelstahl Form B
Beschreibung
Werkstoff, Ausführung:
Edelstahl, blank.
Hinweis:
Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Edelstahl, blank.
Hinweis:
Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 60 |
|---|---|
| D1: | M16 |
| D2: | 24 |
| D3: | 10,7 |
| Form: | B |
| Kugel Ø: | 12 |
| L2: | 40 |
| L3: | 16 |
| L4: | 6 |
| SW: | 14 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D2 | D3 | Form | Kugel Ø | L2 | L3 | L4 | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10070159 (K0381.20620) |
9 | M6 | 10 | 3,2 | B | 4 | 20 | 6 | 3 | 5 | ab 5,54 € |
|
10070160 (K0381.20630) |
9 | M6 | 10 | 3,2 | B | 4 | 30 | 6 | 3 | 5 | ab 5,54 € |
|
10070161 (K0381.20640) |
9 | M6 | 10 | 3,2 | B | 4 | 40 | 6 | 16 | 5 | ab 5,59 € |
|
10070162 (K0381.20820) |
15 | M8 | 13 | 4,5 | B | 5,5 | 20 | 8 | 3,5 | 6 | ab 6,88 € |
|
10070163 (K0381.20835) |
15 | M8 | 13 | 4,5 | B | 5,5 | 35 | 8 | 3,5 | 6 | ab 7,34 € |
|
10070164 (K0381.20850) |
15 | M8 | 13 | 4,5 | B | 5,5 | 50 | 8 | 22 | 6 | ab 7,91 € |
|
10070165 (K0381.21025) |
20 | M10 | 16 | 6 | B | 7 | 25 | 10 | 4,5 | 8 | ab 8,48 € |
|
10070166 (K0381.21040) |
20 | M10 | 16 | 6 | B | 7 | 40 | 10 | 4,5 | 8 | ab 8,94 € |
|
10070167 (K0381.21060) |
20 | M10 | 16 | 6 | B | 7 | 60 | 10 | 28 | 8 | ab 9,32 € |
|
10070168 (K0381.21230) |
30 | M12 | 18 | 7,2 | B | 8,5 | 30 | 12 | 5 | 10 | ab 11,19 € |
|
10070154 (K0381.21250) |
30 | M12 | 18 | 7,2 | B | 8,5 | 50 | 12 | 5 | 10 | ab 12,04 € |
|
10070155 (K0381.21280) |
30 | M12 | 18 | 7,2 | B | 8,5 | 80 | 12 | 44 | 10 | ab 12,93 € |
|
10070156 (K0381.21640) |
60 | M16 | 24 | 10,7 | B | 12 | 40 | 16 | 6 | 14 | ab 19,11 € |
|
10070157 (K0381.21660) |
60 | M16 | 24 | 10,7 | B | 12 | 60 | 16 | 6 | 14 | ab 19,43 € |
|
10070158 (K0381.21680) |
60 | M16 | 24 | 10,7 | B | 12 | 80 | 16 | 36 | 14 | ab 20,87 € |
