Produktnummer:
10069914
Herstellernummer:
K0382.22040
Hersteller:
Kipp

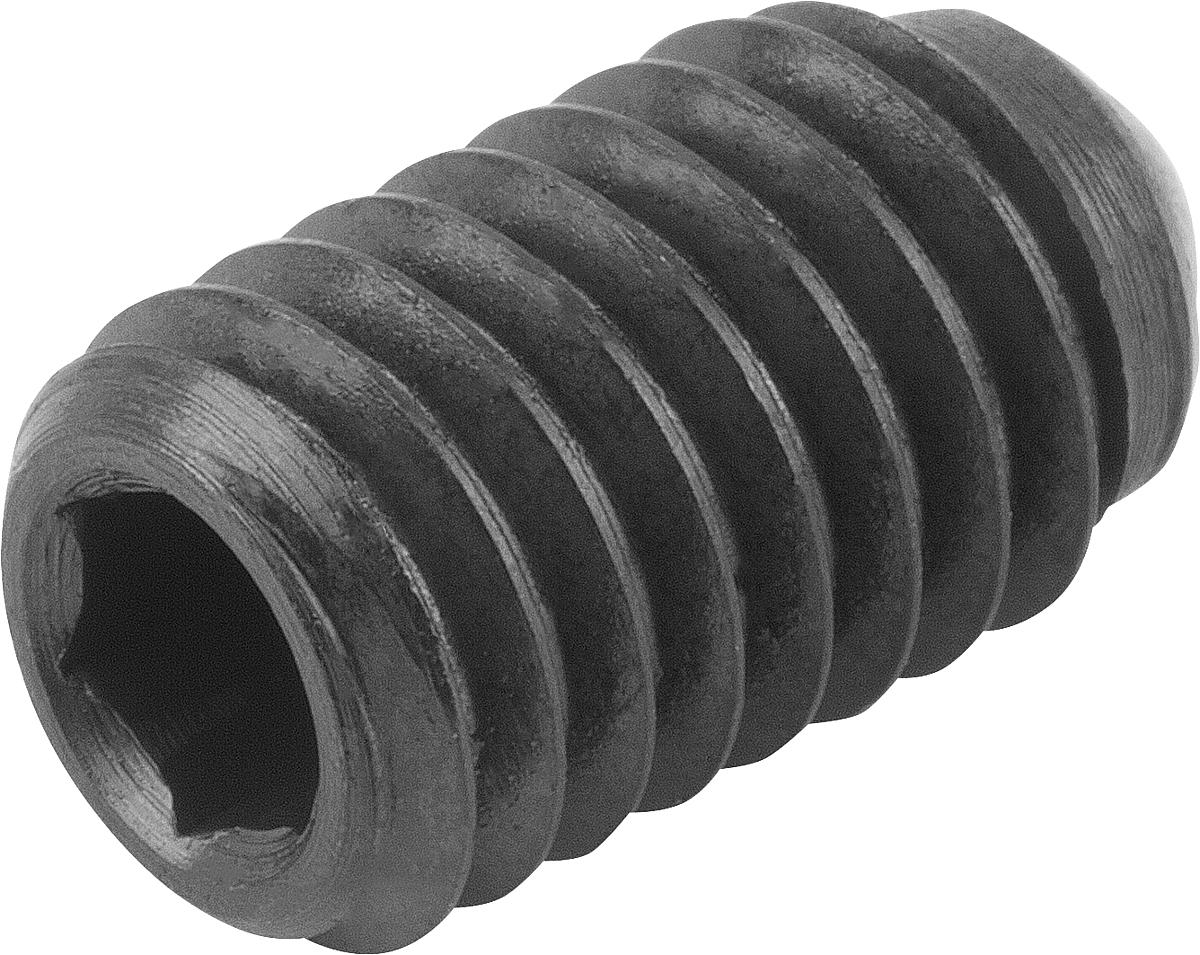

Kipp K0382.22040 KUGELDRUCKSCHRAUBE FORM B, OHNE KOPF, D1=M20X1,5, L=40
Belastbarkeit max. kN (nur bei statischer Belastung):
90
D1:
M20x1,5
D3:
13,5
Form:
B
Kugel Ø:
15
L2:
40
SW:
10
| Anzahl | Preis* |
|---|---|
| Bis 99 |
16,63 €
|
| Bis 249 |
16,13 €
|
| Bis 499 |
15,80 €
|
| Bis 999 |
14,97 €
|
| Ab 1000 |
14,14 €
|
Produktnummer:
10069914

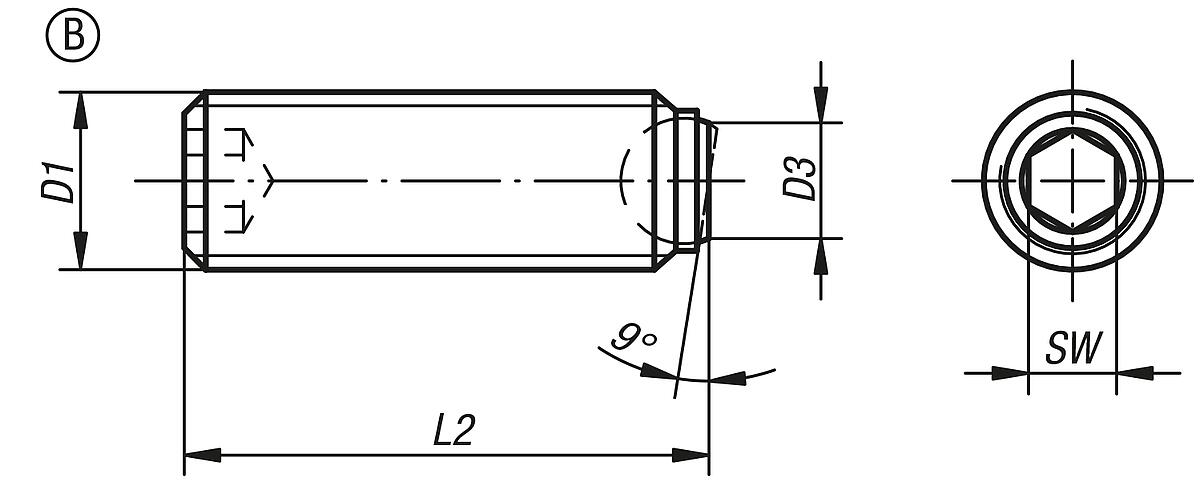

K0382_B Kugeldruckschrauben ohne Kopf mit Feingewinde Form B
Beschreibung
Werkstoff, Ausführung:
Schraube Vergütungsstahl, Festigkeitsklasse 10.9, schwarz.
Kugel Kugellagerstahl, gehärtet und blank.
Hinweis:
Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Durch das Feingewinde ist ein besonders feinfühliges Justieren der Kugeldruckschrauben möglich.
Schraube Vergütungsstahl, Festigkeitsklasse 10.9, schwarz.
Kugel Kugellagerstahl, gehärtet und blank.
Hinweis:
Mit der abgeflachten Kugel Form B können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Durch das Feingewinde ist ein besonders feinfühliges Justieren der Kugeldruckschrauben möglich.
Eigenschaften
| Belastbarkeit max. kN (nur bei statischer Belastung): | 90 |
|---|---|
| D1: | M20x1,5 |
| D3: | 13,5 |
| Form: | B |
| Kugel Ø: | 15 |
| L2: | 40 |
| SW: | 10 |
Dokumente
1
| Variante | Belastbarkeit max. kN (nur bei statischer Belastung) | D1 | D3 | Form | Kugel Ø | L2 | SW | Preis |
|---|---|---|---|---|---|---|---|---|
|
10069905 (K0382.20810) |
10 | M8x1 | 4,1 | B | 5,5 | 10,3 | 4 | ab 3,84 € |
|
10069906 (K0382.20820) |
15 | M8x1 | 4,1 | B | 5,5 | 20,3 | 4 | ab 3,84 € |
|
10069907 (K0382.21012) |
20 | M10x1 | 5,6 | B | 7 | 12,3 | 5 | ab 4,29 € |
|
10069908 (K0382.21025) |
20 | M10x1 | 5,6 | B | 7 | 25,3 | 5 | ab 4,32 € |
|
10069909 (K0382.21216) |
30 | M12x1,5 | 7 | B | 8,5 | 16,2 | 6 | ab 5,73 € |
|
10069910 (K0382.21230) |
30 | M12x1,5 | 7 | B | 8,5 | 30,2 | 6 | ab 6,48 € |
|
10069911 (K0382.21620) |
60 | M16x1,5 | 10,7 | B | 12 | 20 | 8 | ab 9,14 € |
|
10069912 (K0382.21635) |
60 | M16x1,5 | 10,7 | B | 12 | 35 | 8 | ab 10,00 € |
|
10069913 (K0382.22030) |
90 | M20x1,5 | 13,5 | B | 15 | 30 | 10 | ab 16,48 € |
|
10069914 (K0382.22040) |
90 | M20x1,5 | 13,5 | B | 15 | 40 | 10 | ab 16,63 € |
