Produktnummer:
10070337
Herstellernummer:
K0384.20520
Hersteller:
Kipp

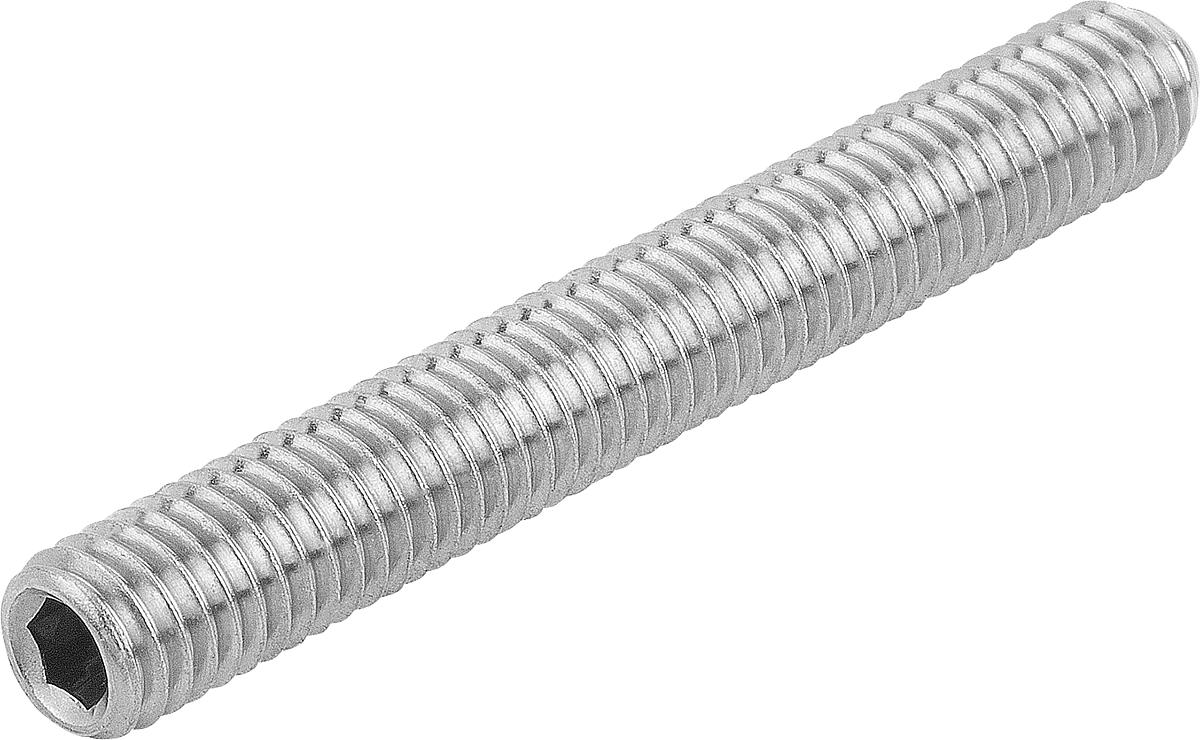

Kipp K0384.20520 KUGELDRUCKSCHRAUBE FORM B EDELSTAHL, OHNE KOPF, D1=M5, L
D1:
M5
D3:
2
Gewicht ca. g:
2,3
Kugel Ø:
3
L2:
19,6
SW:
2,5
| Anzahl | Preis* |
|---|---|
| Bis 99 |
4,69 €
|
| Bis 249 |
4,55 €
|
| Bis 499 |
4,46 €
|
| Bis 999 |
4,22 €
|
| Ab 1000 |
3,99 €
|
Produktnummer:
10070337
K0384 Kugeldruckschrauben ohne Kopf, Edelstahl mit abgeflachter Kugel
Beschreibung
Werkstoff, Ausführung:
Schraube und Kugel Edelstahl, blank.
Bestellbeispiel:
K0384.2046
Hinweis:

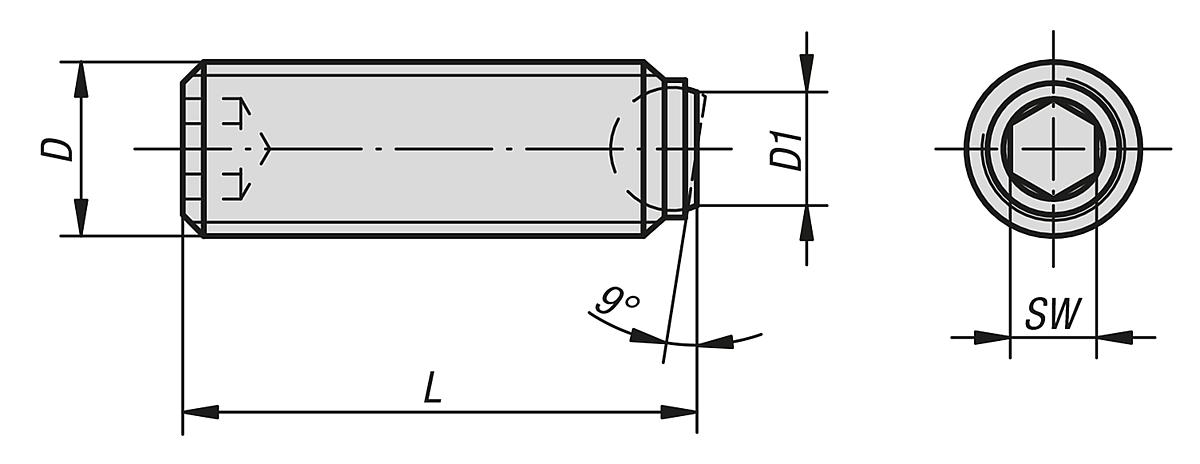

Mit der abgeflachten Kugel können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.
Schraube und Kugel Edelstahl, blank.
Bestellbeispiel:
K0384.2046
Hinweis:
Mit der abgeflachten Kugel können nicht planparallele Flächen verzugsfrei geklemmt, gespannt oder unterstützt werden, weil sich die beweglich gelagerte Kugel bis zu 9° anpasst.
Längere Ausführungen wurden speziell für den Einsatz als "Klebestifte" konzipiert. Sie ermöglichen, dass bei kleinen bzw. mittleren Serien wirtschaftlich mechanische Verbindungselemente mit Außengewinde hergestellt werden können.
Eigenschaften
| D1: | M5 |
|---|---|
| D3: | 2 |
| Gewicht ca. g: | 2,3 |
| Kugel Ø: | 3 |
| L2: | 19,6 |
| SW: | 2,5 |
Dokumente
1
| Variante | D1 | D3 | Gewicht ca. g | Kugel Ø | L2 | SW | Preis |
|---|---|---|---|---|---|---|---|
|
10070328 (K0384.2046) |
M4 | 1,4 | 0,4 | 2,5 | 5,8 | 2 | ab 4,15 € |
|
10070329 (K0384.2048) |
M4 | 1,4 | 0,6 | 2,5 | 7,8 | 2 | ab 4,15 € |
|
10070330 (K0384.20410) |
M4 | 1,4 | 0,7 | 2,5 | 9,8 | 2 | ab 4,16 € |
|
10070331 (K0384.20412) |
M4 | 1,4 | 0,9 | 2,5 | 11,8 | 2 | ab 4,16 € |
|
10070332 (K0384.20416) |
M4 | 1,4 | 1,1 | 2,5 | 15,8 | 2 | ab 4,26 € |
|
10070333 (K0384.2058) |
M5 | 2 | 0,8 | 3 | 7,6 | 2,5 | ab 4,47 € |
|
10070334 (K0384.20510) |
M5 | 2 | 1 | 3 | 9,6 | 2,5 | ab 4,51 € |
|
10070335 (K0384.20512) |
M5 | 2 | 1,3 | 3 | 11,6 | 2,5 | ab 4,53 € |
|
10070336 (K0384.20516) |
M5 | 2 | 0,8 | 3 | 15,6 | 2,5 | ab 4,61 € |
|
10070337 (K0384.20520) |
M5 | 2 | 2,3 | 3 | 19,6 | 2,5 | ab 4,69 € |
|
10070338 (K0384.20525) |
M5 | 2 | 2,8 | 3 | 24,6 | 2,5 | ab 4,74 € |
|
10070339 (K0384.20610) |
M6 | 3 | 1,5 | 4 | 10,1 | 3 | ab 4,97 € |
|
10070340 (K0384.20612) |
M6 | 3 | 1,9 | 4 | 12,1 | 3 | ab 5,02 € |
|
10070341 (K0384.20616) |
M6 | 3 | 2,4 | 4 | 16,1 | 3 | ab 5,06 € |
|
10070342 (K0384.20620) |
M6 | 3 | 3,0 | 4 | 20,1 | 3 | ab 5,10 € |
|
10070343 (K0384.20625) |
M6 | 3 | 3,9 | 4 | 25,1 | 3 | ab 5,12 € |
|
10070344 (K0384.20810) |
M8 | 4,1 | 2,6 | 5,5 | 10,3 | 4 | ab 5,86 € |
|
10070345 (K0384.20812) |
M8 | 4,1 | 3,2 | 5,5 | 12,3 | 4 | ab 5,91 € |
|
10070346 (K0384.20816) |
M8 | 4,1 | 4,5 | 5,5 | 16,3 | 4 | ab 5,92 € |
|
10070347 (K0384.20820) |
M8 | 4,1 | 5,7 | 5,5 | 20,3 | 4 | ab 5,94 € |
|
10070348 (K0384.20825) |
M8 | 4,1 | 7,3 | 5,5 | 25,3 | 4 | ab 5,94 € |
|
10070349 (K0384.20830) |
M8 | 4,1 | 8,9 | 5,5 | 30,3 | 4 | ab 5,94 € |
|
10070350 (K0384.21012) |
M10 | 5,6 | 5,0 | 7 | 12,3 | 5 | ab 6,71 € |
|
10070351 (K0384.21016) |
M10 | 5,6 | 6,8 | 7 | 16,3 | 5 | ab 6,80 € |
|
10070352 (K0384.21020) |
M10 | 5,6 | 8,7 | 7 | 20,3 | 5 | ab 6,81 € |
|
10070353 (K0384.21025) |
M10 | 5,6 | 11,2 | 7 | 25,3 | 5 | ab 6,81 € |
|
10070354 (K0384.21035) |
M10 | 5,6 | 16,2 | 7 | 35,3 | 5 | ab 6,88 € |
|
10070355 (K0384.21216) |
M12 | 7 | 10,0 | 8,5 | 16,2 | 6 | ab 8,45 € |
|
10070356 (K0384.21220) |
M12 | 7 | 12,4 | 8,5 | 20,2 | 6 | ab 8,52 € |
|
10070357 (K0384.21230) |
M12 | 7 | 19,6 | 8,5 | 30,2 | 6 | ab 8,76 € |
|
10070358 (K0384.21240) |
M12 | 7 | 28,5 | 8,5 | 40,2 | 6 | ab 8,85 € |
|
10070359 (K0384.21620) |
M16 | 10,7 | 22,0 | 12 | 20 | 8 | ab 14,79 € |
|
10070360 (K0384.21625) |
M16 | 10,7 | 28,0 | 12 | 25 | 8 | ab 14,85 € |
|
10070361 (K0384.21635) |
M16 | 10,7 | 41,0 | 12 | 35 | 8 | ab 15,17 € |
|
10070362 (K0384.21650) |
M16 | 10,7 | 48,0 | 12 | 50 | 8 | ab 15,47 € |
