Produktnummer:
10074509
Herstellernummer:
K0532.1275X860
Hersteller:
Kipp

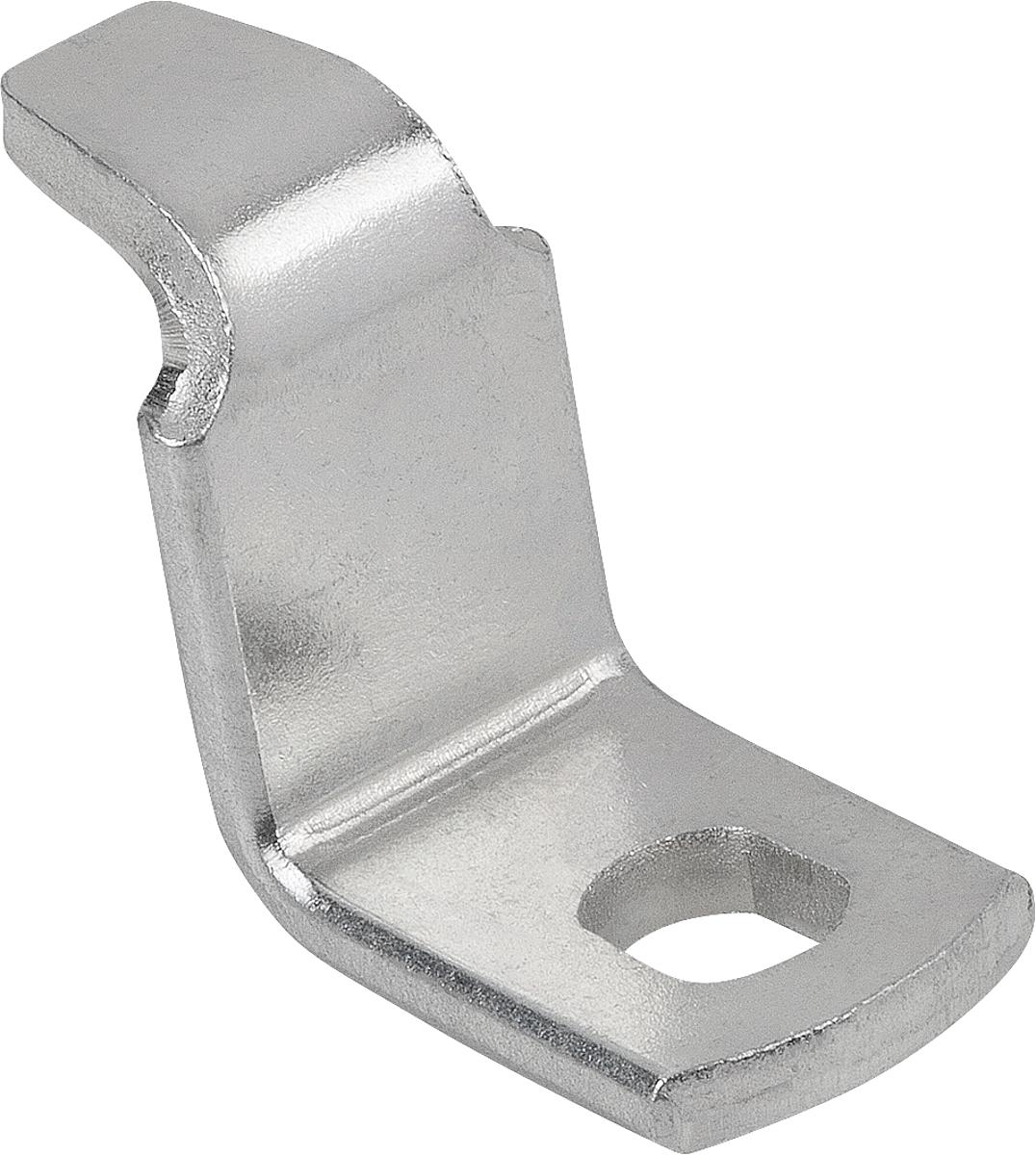

Kipp K0532.1275X860 ZUNGEN
Betätigung:
-
| Anzahl | Preis* |
|---|---|
| Bis 24 |
0,60 €
|
| Bis 49 |
0,57 €
|
| Bis 99 |
0,54 €
|
| Bis 249 |
0,51 €
|
| Bis 499 |
0,42 €
|
| Bis 999 |
0,39 €
|
| Ab 1000 |
0,36 €
|
Produktnummer:
10074509

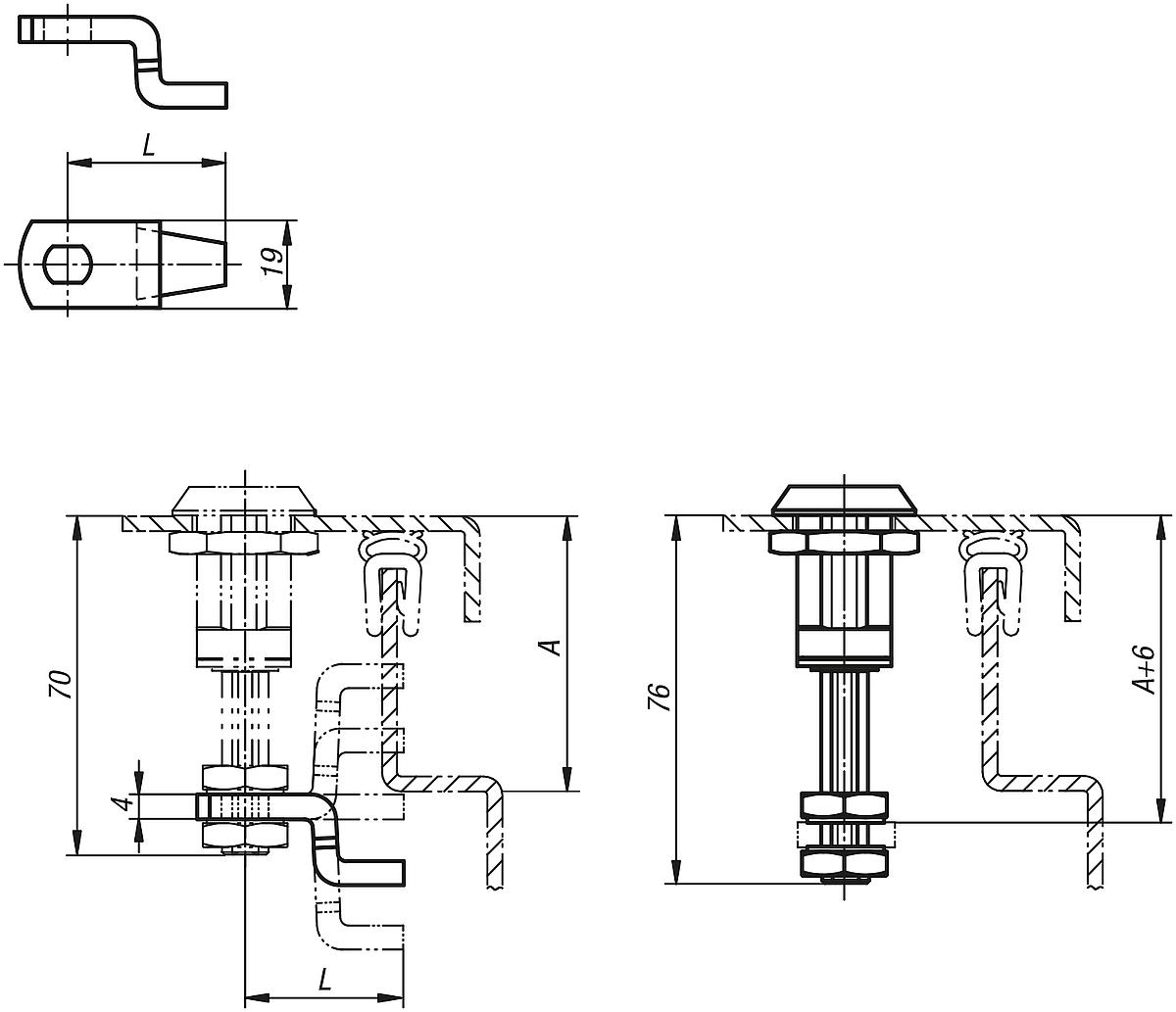

K0531 Kompressions Drehriegel mit verstellbarer Zungenhöhe
Beschreibung
Werkstoff, Ausführung:
Gehäuse und Betätigung Zinkdruckguss, verchromt.
Bei Knebelausführung schwarz pulverbeschichtet
Flachdichtung Gummi.
Zunge Stahl, verzinkt.
Bestellbeispiel:
Kompressions-Drehriegel K0531.18321
Zunge K0532.1000X590
Hinweis:
Kompressions-Drehriegel werden vorwiegend bei Türen und Gehäusen eingesetzt, die einen höheren Anpressdruck der Dichtung verlangen. Rechts oder links einsetzbar. Der Schließvorgang läuft dabei immer im Uhrzeigersinn ab.
Vibrationssicher, wasser- und staubgeschützt gemäß IP65.
Zunge in der gewünschten Ausführung bitte separat bestellen. Jede Zunge ist mit jedem Gehäuse kombinierbar.
Funktionen:
Durch Rechtsdrehen der Betätigung wird die Zunge um 90° gedreht und in Schließstellung gebracht. Durch eine weitere Drehung um 90° wird die Zunge in axialer Richtung angezogen und somit der Anpressdruck erhöht. Der Anzugsweg beträgt 6 mm. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Die gekröpfte Zunge ist positiv und negativ anwendbar.
Zubehör:
Steckschlüssel K0535
Gehäuse und Betätigung Zinkdruckguss, verchromt.
Bei Knebelausführung schwarz pulverbeschichtet
Flachdichtung Gummi.
Zunge Stahl, verzinkt.
Bestellbeispiel:
Kompressions-Drehriegel K0531.18321
Zunge K0532.1000X590
Hinweis:
Kompressions-Drehriegel werden vorwiegend bei Türen und Gehäusen eingesetzt, die einen höheren Anpressdruck der Dichtung verlangen. Rechts oder links einsetzbar. Der Schließvorgang läuft dabei immer im Uhrzeigersinn ab.
Vibrationssicher, wasser- und staubgeschützt gemäß IP65.
Zunge in der gewünschten Ausführung bitte separat bestellen. Jede Zunge ist mit jedem Gehäuse kombinierbar.
Funktionen:
Durch Rechtsdrehen der Betätigung wird die Zunge um 90° gedreht und in Schließstellung gebracht. Durch eine weitere Drehung um 90° wird die Zunge in axialer Richtung angezogen und somit der Anpressdruck erhöht. Der Anzugsweg beträgt 6 mm. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Die gekröpfte Zunge ist positiv und negativ anwendbar.
Zubehör:
Steckschlüssel K0535
Eigenschaften
| Betätigung: | - |
|---|
Dokumente
1
| Variante | Betätigung | Preis |
|---|---|---|
|
10074507 (K0532.1000X590) |
- | ab 0,60 € |
|
10074508 (K0532.1140X730) |
- | ab 0,60 € |
|
10074509 (K0532.1275X860) |
- | ab 0,60 € |
|
10074503 (K0531.18321) |
Vierkant 8 mm | ab 9,42 € |
|
10074504 (K0531.43321) |
Doppelbart 3 mm | ab 9,42 € |
|
10074505 (K0531.45321) |
Doppelbart 5 mm | ab 9,42 € |
|
10074506 (K0531.30322) |
Knebel | ab 9,45 € |
