Produktnummer:
10076244
Herstellernummer:
K0632.111308
Hersteller:
Kipp

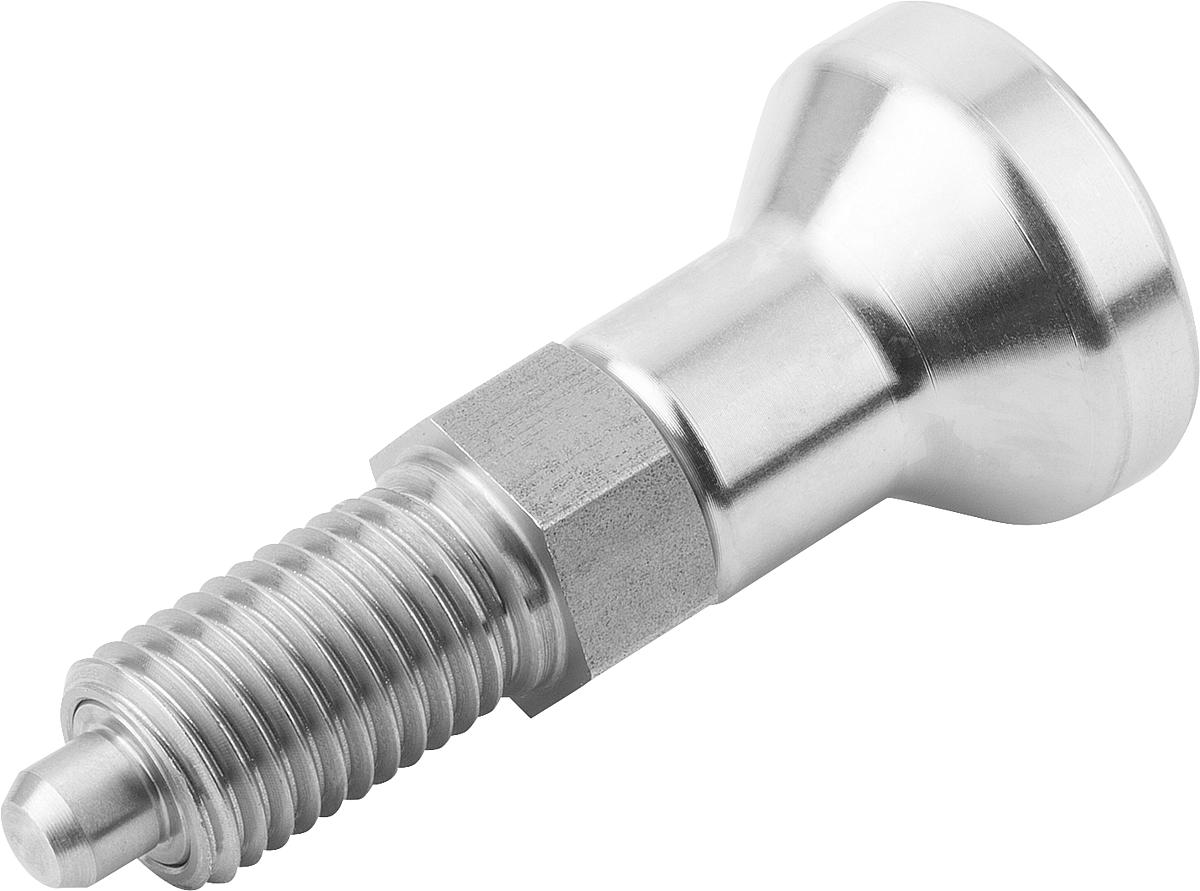

Kipp K0632.111308 ARRETIERBOLZEN GR.3 FORM A EDELSTAHL, ARRETIERSTIFT NICHT
Ausführung:
Arretierstift nicht gehärtet
D:
8
D1:
M16x1,5
D2:
33
F x 30°:
2,3
Federkraft Anfang F1 ca. N:
15
Federkraft Ende F2 ca. N:
35
Form:
A
H:
8
L:
77
L1:
26
L2:
10
L3:
23
SW1:
19
| Anzahl | Preis* |
|---|---|
| Bis 24 |
22,24 €
|
| Bis 49 |
21,13 €
|
| Bis 99 |
20,02 €
|
| Bis 249 |
18,90 €
|
| Bis 499 |
15,57 €
|
| Bis 999 |
14,46 €
|
| Ab 1000 |
13,34 €
|
Produktnummer:
10076244
K0632_A Arretierbolzen Edelstahl Form A
Beschreibung
Werkstoff:
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank, Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage:
Sonderausführungen.
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank, Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage:
Sonderausführungen.
Eigenschaften

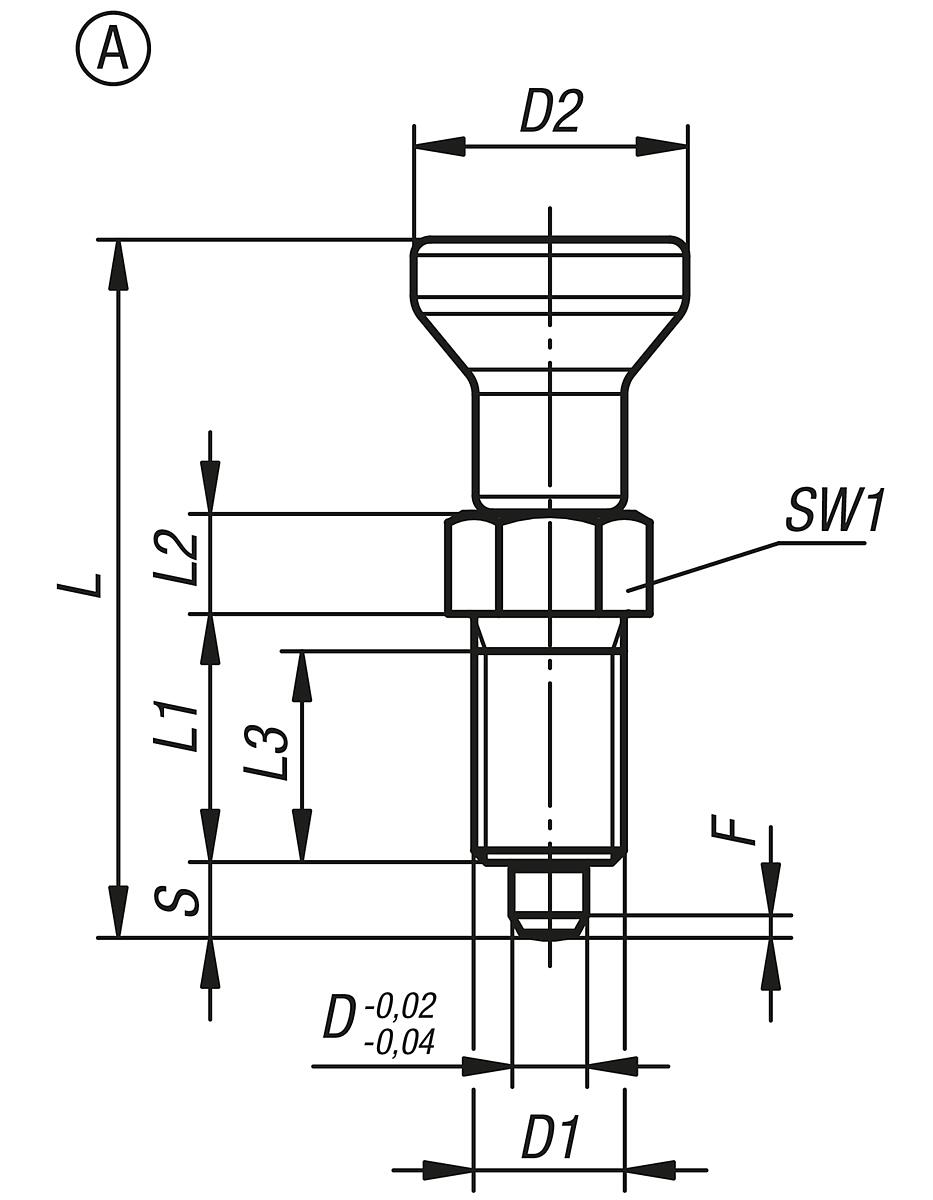

| Ausführung: | Arretierstift nicht gehärtet |
|---|---|
| D: | 8 |
| D1: | M16x1,5 |
| D2: | 33 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 35 |
| Form: | A |
| F x 30°: | 2,3 |
| H: | 8 |
| L: | 77 |
| L1: | 26 |
| L2: | 10 |
| L3: | 23 |
| SW1: | 19 |
Dokumente
1
| Variante | Ausführung | D | D1 | D2 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | Form | F x 30° | H | L | L1 | L2 | L3 | SW1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10076234 (K0632.001105) |
Arretierstift gehärtet | 5 | M10x1 | 21 | 5 | 12 | A | 1,3 | 5 | 50 | 17 | 7 | 15 | 13 | ab 13,45 € |
|
10076242 (K0632.111105) |
Arretierstift nicht gehärtet | 5 | M10x1 | 21 | 5 | 12 | A | 1,3 | 5 | 50 | 17 | 7 | 15 | 13 | ab 13,45 € |
|
10076233 (K0632.001004) |
Arretierstift gehärtet | 4 | M8x1 | 18 | 6 | 12 | A | 1 | 4 | 43 | 15 | 6 | 13 | 10 | ab 15,70 € |
|
10076241 (K0632.111004) |
Arretierstift nicht gehärtet | 4 | M8x1 | 18 | 6 | 12 | A | 1 | 4 | 43 | 15 | 6 | 13 | 10 | ab 15,70 € |
|
10076235 (K0632.001206) |
Arretierstift gehärtet | 6 | M12x1,5 | 25 | 6 | 14 | A | 1,8 | 6 | 59 | 20 | 8 | 17 | 14 | ab 15,89 € |
|
10076243 (K0632.111206) |
Arretierstift nicht gehärtet | 6 | M12x1,5 | 25 | 6 | 14 | A | 1,8 | 6 | 59 | 20 | 8 | 17 | 14 | ab 15,89 € |
|
10076232 (K0632.001903) |
Arretierstift gehärtet | 3 | M6x0,75 | 14 | 4,5 | 10 | A | 0,8 | 3,5 | 34,5 | 12 | 5 | 10 | 8 | ab 16,48 € |
|
10076240 (K0632.111903) |
Arretierstift nicht gehärtet | 3 | M6x0,75 | 14 | 4,5 | 10 | A | 0,8 | 3,5 | 34,5 | 12 | 5 | 10 | 8 | ab 16,48 € |
|
10076236 (K0632.001308) |
Arretierstift gehärtet | 8 | M16x1,5 | 33 | 15 | 35 | A | 2,3 | 8 | 77 | 26 | 10 | 23 | 19 | ab 22,24 € |
|
10076244 (K0632.111308) |
Arretierstift nicht gehärtet | 8 | M16x1,5 | 33 | 15 | 35 | A | 2,3 | 8 | 77 | 26 | 10 | 23 | 19 | ab 22,24 € |
|
10076237 (K0632.001410) |
Arretierstift gehärtet | 10 | M20x1,5 | 33 | 15 | 34 | A | 2,8 | 10 | 83 | 28 | 12 | 25 | 22 | ab 26,44 € |
|
10076245 (K0632.111410) |
Arretierstift nicht gehärtet | 10 | M20x1,5 | 33 | 15 | 34 | A | 2,8 | 10 | 83 | 28 | 12 | 25 | 22 | ab 26,44 € |
|
10076238 (K0632.001412) |
Arretierstift gehärtet | 12 | M20x1,5 | 33 | 15 | 39 | A | 2,8 | 12 | 87 | 28 | 14 | 25 | 22 | ab 43,96 € |
|
10076246 (K0632.111412) |
Arretierstift nicht gehärtet | 12 | M20x1,5 | 33 | 15 | 39 | A | 2,8 | 12 | 87 | 28 | 14 | 25 | 22 | ab 43,96 € |
|
10076239 (K0632.001516) |
Arretierstift gehärtet | 16 | M24x2 | 40 | 20 | 46 | A | 3,2 | 16 | 106 | 32 | 18 | 28 | 27 | ab 49,96 € |
|
10076247 (K0632.111516) |
Arretierstift nicht gehärtet | 16 | M24x2 | 40 | 20 | 46 | A | 3,2 | 16 | 106 | 32 | 18 | 28 | 27 | ab 49,96 € |
