Produktnummer:
10076077
Herstellernummer:
K0634.001410
Hersteller:
Kipp

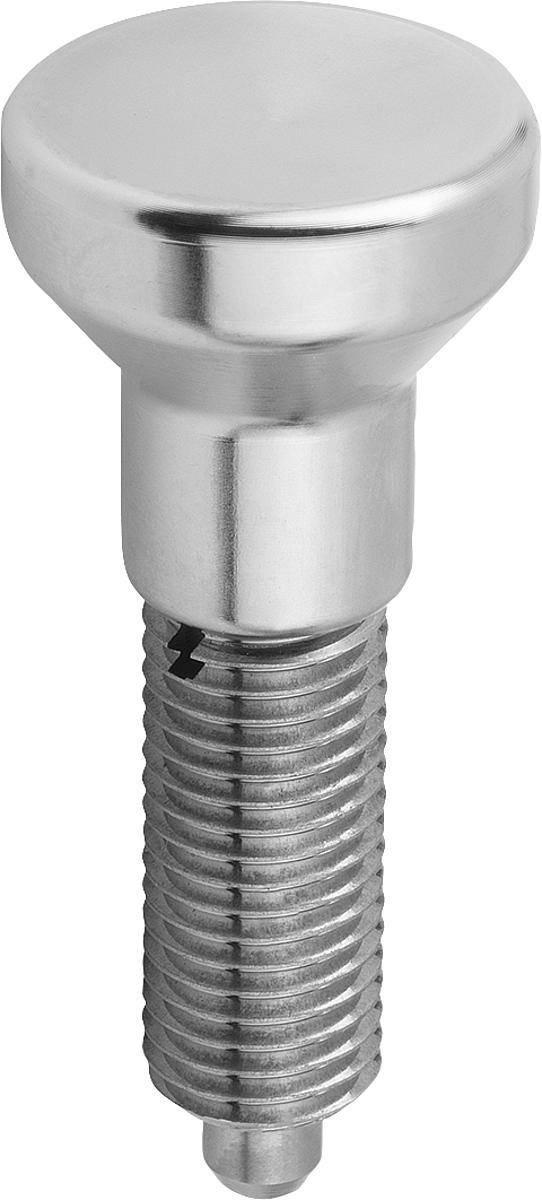

Kipp K0634.001410 ARRETIERBOLZEN GR.4 FORM G EDELSTAHL, ARRETIERSTIFT GEH R
Ausführung:
Arretierstift gehärtet
D:
10
D1:
M20x1,5
| Anzahl | Preis* |
|---|---|
| Bis 24 |
24,41 €
|
| Bis 49 |
23,19 €
|
| Bis 99 |
21,97 €
|
| Bis 249 |
20,75 €
|
| Bis 499 |
17,09 €
|
| Bis 999 |
15,87 €
|
| Ab 1000 |
14,65 €
|
Produktnummer:
10076077
K0634_G Arretierbolzen Edelstahl ohne Bund Form G
Beschreibung
Werkstoff:
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage:
Sonderausführungen.
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage:
Sonderausführungen.
Eigenschaften

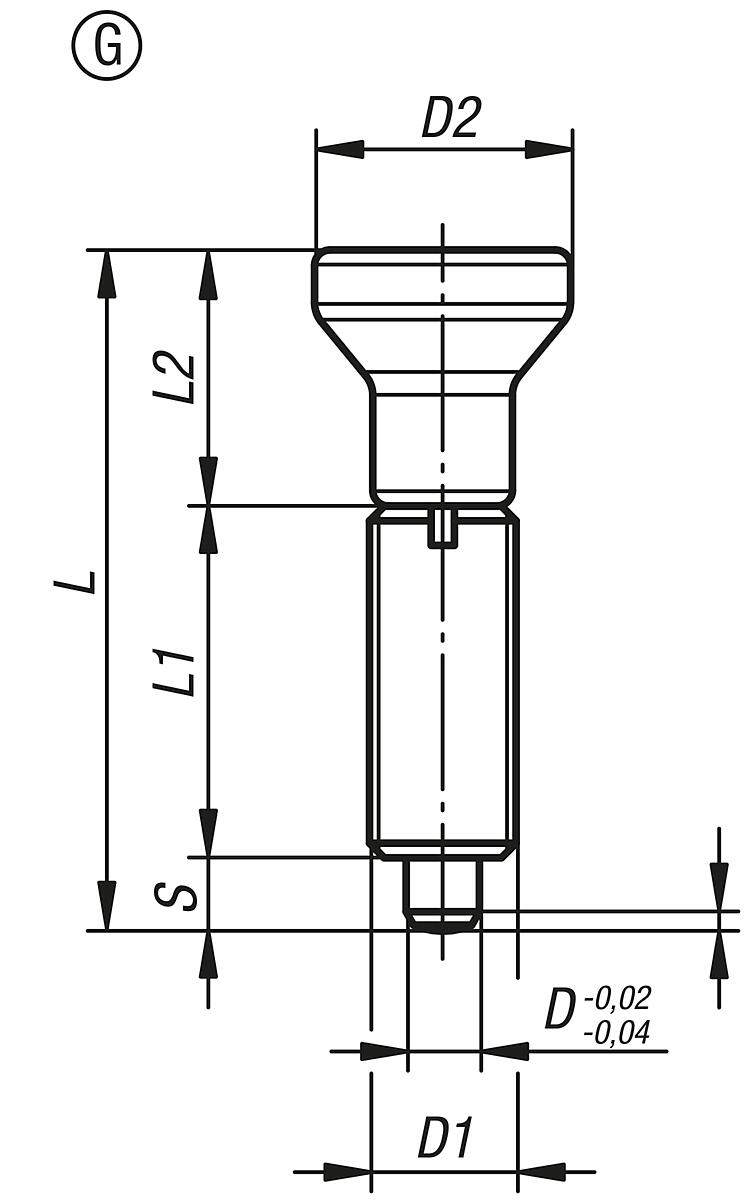

| Ausführung: | Arretierstift gehärtet |
|---|---|
| D: | 10 |
| D1: | M20x1,5 |
| D2: | 33 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 34 |
| Form: | G |
| F x 30°: | 2,8 |
| H: | 10 |
| L: | 83 |
| L1: | 40 |
| L2: | 33 |
Dokumente
1
| Variante | Ausführung | D | D1 | Preis |
|---|---|---|---|---|
|
10076074 (K0634.001105) |
Arretierstift gehärtet | 5 | M10x1 | ab 12,27 € |
|
10076082 (K0634.111105) |
Arretierstift nicht gehärtet | 5 | M10x1 | ab 12,27 € |
|
10076075 (K0634.001206) |
Arretierstift gehärtet | 6 | M12x1,5 | ab 13,62 € |
|
10076083 (K0634.111206) |
Arretierstift nicht gehärtet | 6 | M12x1,5 | ab 13,62 € |
|
10076073 (K0634.001004) |
Arretierstift gehärtet | 4 | M8x1 | ab 14,30 € |
|
10076081 (K0634.111004) |
Arretierstift nicht gehärtet | 4 | M8x1 | ab 14,30 € |
|
10076072 (K0634.001903) |
Arretierstift gehärtet | 3 | M6x0,75 | ab 14,98 € |
|
10076080 (K0634.111903) |
Arretierstift nicht gehärtet | 3 | M6x0,75 | ab 14,98 € |
|
10076076 (K0634.001308) |
Arretierstift gehärtet | 8 | M16x1,5 | ab 17,94 € |
|
10076084 (K0634.111308) |
Arretierstift nicht gehärtet | 8 | M16x1,5 | ab 17,94 € |
|
10076077 (K0634.001410) |
Arretierstift gehärtet | 10 | M20x1,5 | ab 24,41 € |
|
10076085 (K0634.111410) |
Arretierstift nicht gehärtet | 10 | M20x1,5 | ab 24,41 € |
|
10076078 (K0634.001412) |
Arretierstift gehärtet | 12 | M20x1,5 | ab 26,83 € |
|
10076086 (K0634.111412) |
Arretierstift nicht gehärtet | 12 | M20x1,5 | ab 26,83 € |
|
10076079 (K0634.001516) |
Arretierstift gehärtet | 16 | M24x2 | ab 33,87 € |
|
10076087 (K0634.111516) |
Arretierstift nicht gehärtet | 16 | M24x2 | ab 33,87 € |
