Produktnummer:
10076513
Herstellernummer:
K0634.002516
Hersteller:
Kipp

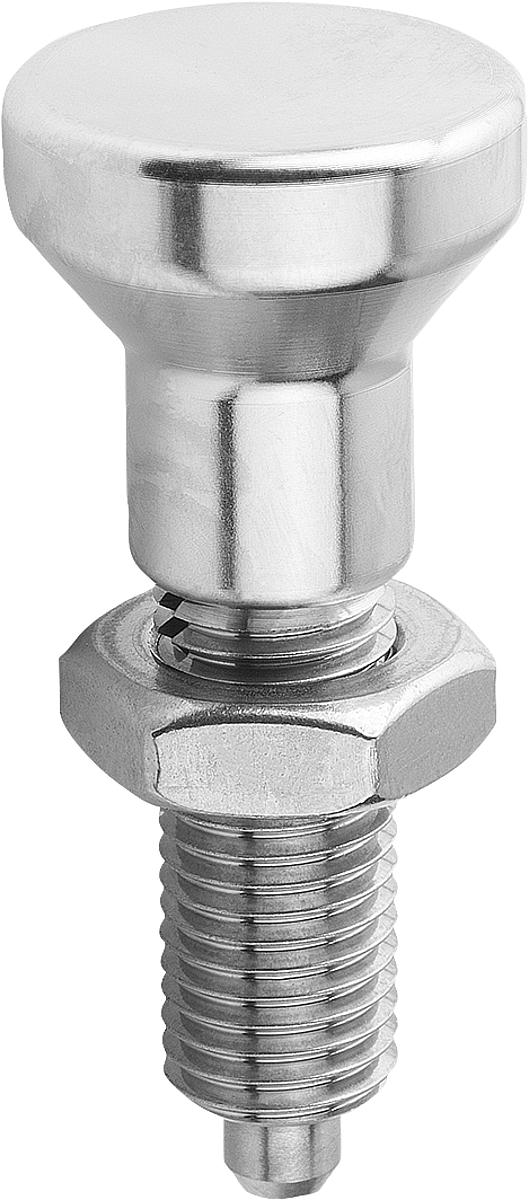

Kipp K0634.002516 ARRETIERBOLZEN GR.5 FORM H EDELSTAHL, ARRETIERSTIFT GEH R
Ausführung:
Arretierstift gehärtet
D:
16
D1:
M24x2
D2:
40
F x 30°:
3,2
Federkraft Anfang F1 ca. N:
20
Federkraft Ende F2 ca. N:
46
Form:
H
H:
16
L:
106
L1:
50
L2:
40
SW:
36
| Anzahl | Preis* |
|---|---|
| Bis 24 |
36,62 €
|
| Bis 49 |
34,79 €
|
| Bis 99 |
32,96 €
|
| Bis 249 |
31,13 €
|
| Bis 499 |
25,63 €
|
| Bis 999 |
23,80 €
|
| Ab 1000 |
21,97 €
|
Produktnummer:
10076513

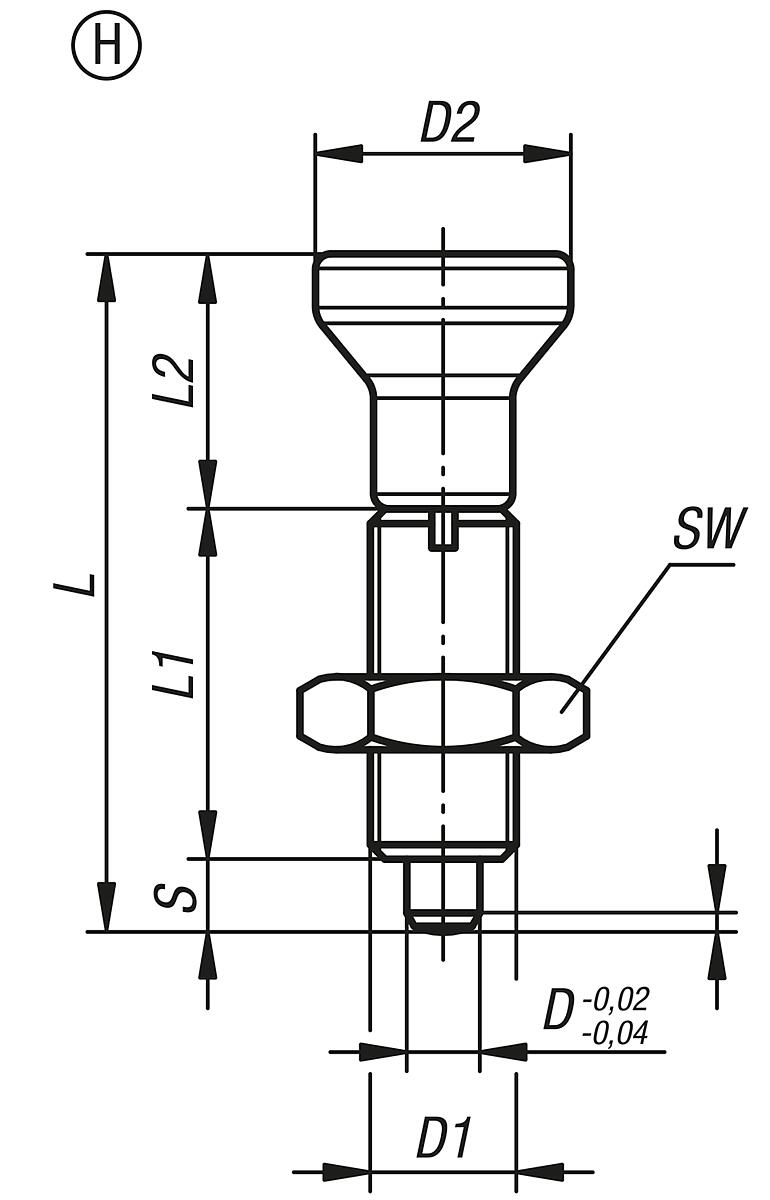

K0634_H Arretierbolzen Edelstahl ohne Bund Form H
Beschreibung
Werkstoff:
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage:
Sonderausführungen.
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage:
Sonderausführungen.
Eigenschaften
| Ausführung: | Arretierstift gehärtet |
|---|---|
| D: | 16 |
| D1: | M24x2 |
| D2: | 40 |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 46 |
| Form: | H |
| F x 30°: | 3,2 |
| H: | 16 |
| L: | 106 |
| L1: | 50 |
| L2: | 40 |
| SW: | 36 |
Dokumente
1
| Variante | Ausführung | D | D1 | D2 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | Form | F x 30° | H | L | L1 | L2 | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10076508 (K0634.002105) |
Arretierstift gehärtet | 5 | M10x1 | 21 | 5 | 12 | H | 1,3 | 5 | 50 | 24 | 21 | 17 | ab 13,42 € |
|
10076516 (K0634.112105) |
Arretierstift nicht gehärtet | 5 | M10x1 | 21 | 5 | 12 | H | 1,3 | 5 | 50 | 24 | 21 | 17 | ab 13,42 € |
|
10076509 (K0634.002206) |
Arretierstift gehärtet | 6 | M12x1,5 | 25 | 6 | 14 | H | 1,8 | 6 | 59 | 28 | 25 | 19 | ab 15,20 € |
|
10076517 (K0634.112206) |
Arretierstift nicht gehärtet | 6 | M12x1,5 | 25 | 6 | 14 | H | 1,8 | 6 | 59 | 28 | 25 | 19 | ab 15,20 € |
|
10076507 (K0634.002004) |
Arretierstift gehärtet | 4 | M8x1 | 18 | 6 | 12 | H | 1 | 4 | 43 | 21 | 18 | 13 | ab 15,64 € |
|
10076515 (K0634.112004) |
Arretierstift nicht gehärtet | 4 | M8x1 | 18 | 6 | 12 | H | 1 | 4 | 43 | 21 | 18 | 13 | ab 15,64 € |
|
10076506 (K0634.002903) |
Arretierstift gehärtet | 3 | M6x0,75 | 14 | 4,5 | 10 | H | 0,8 | 3,5 | 34,5 | 17 | 14 | 10 | ab 16,40 € |
|
10076514 (K0634.112903) |
Arretierstift nicht gehärtet | 3 | M6x0,75 | 14 | 4,5 | 10 | H | 0,8 | 3,5 | 34,5 | 17 | 14 | 10 | ab 16,40 € |
|
10076510 (K0634.002308) |
Arretierstift gehärtet | 8 | M16x1,5 | 33 | 15 | 35 | H | 2,3 | 8 | 77 | 36 | 33 | 24 | ab 20,07 € |
|
10076518 (K0634.112308) |
Arretierstift nicht gehärtet | 8 | M16x1,5 | 33 | 15 | 35 | H | 2,3 | 8 | 77 | 36 | 33 | 24 | ab 20,07 € |
|
10076511 (K0634.002410) |
Arretierstift gehärtet | 10 | M20x1,5 | 33 | 15 | 34 | H | 2,8 | 10 | 83 | 40 | 33 | 30 | ab 26,37 € |
|
10076519 (K0634.112410) |
Arretierstift nicht gehärtet | 10 | M20x1,5 | 33 | 15 | 34 | H | 2,8 | 10 | 83 | 40 | 33 | 30 | ab 26,37 € |
|
10076512 (K0634.002412) |
Arretierstift gehärtet | 12 | M20x1,5 | 33 | 15 | 39 | H | 2,8 | 12 | 87 | 42 | 33 | 30 | ab 29,03 € |
|
10076520 (K0634.112412) |
Arretierstift nicht gehärtet | 12 | M20x1,5 | 33 | 15 | 39 | H | 2,8 | 12 | 87 | 42 | 33 | 30 | ab 29,03 € |
|
10076513 (K0634.002516) |
Arretierstift gehärtet | 16 | M24x2 | 40 | 20 | 46 | H | 3,2 | 16 | 106 | 50 | 40 | 36 | ab 36,62 € |
|
10076521 (K0634.112516) |
Arretierstift nicht gehärtet | 16 | M24x2 | 40 | 20 | 46 | H | 3,2 | 16 | 106 | 50 | 40 | 36 | ab 36,62 € |
