Produktnummer:
10094005
Herstellernummer:
K0643.218053
Hersteller:
Kipp
Kipp K0643.218053 SPANNDORN,
Anziehdrehmoment max. Nm:
66
D:
53,3
D min.:
18
D1:
53,3
D2:
25
Form:
B
Gewicht ca. kg:
0,810
H:
44,4
H1:
25
H2:
21
H3:
45
SW:
6
Spannkraft max. kN:
20
| Anzahl | Preis* |
|---|---|
| Bis 99 |
299,44 €
|
| Bis 249 |
290,46 €
|
| Bis 499 |
284,47 €
|
| Bis 999 |
275,48 €
|
| Ab 1000 |
269,50 €
|
Produktnummer:
10094005

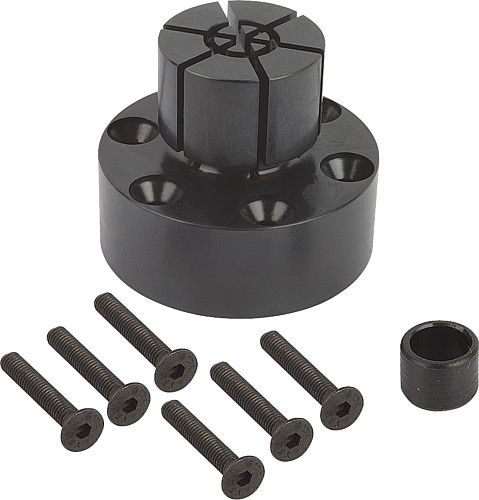

K0643_B Spanndorne mit seitlicher Klemmung, Form B
Beschreibung
Werkstoff:
Gehäuse Baustahl.
Spannschraube Vergütungsstahl.
Ausführung:
Gehäuse brüniert. Spannschraube vergütet auf 10.9, gehärtet und PTFE beschichtet.
Hinweis:
Der Spanndorn ist durch die seitliche Spannung besonders für die Zweitbearbeitung von Dreh- und Frästeilen mit Sackloch geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden.
Die Spannbewegung erfolgt manuell mit einem Inbusschlüssel.
* D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf.
Montage:
Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun kann der Spanndorn auf den erforderlichen Durchmesser gedreht bzw. gefräst werden. Für die Bearbeitung wird ein Verriegelungsring mitgeliefert.
Der Sockel kann bei Bedarf in einer Passbohrung oder mit Passstiften zentriert werden.
Form A wird mit 6 Befestigungsschrauben geliefert.
Gehäuse Baustahl.
Spannschraube Vergütungsstahl.
Ausführung:
Gehäuse brüniert. Spannschraube vergütet auf 10.9, gehärtet und PTFE beschichtet.
Hinweis:
Der Spanndorn ist durch die seitliche Spannung besonders für die Zweitbearbeitung von Dreh- und Frästeilen mit Sackloch geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden.
Die Spannbewegung erfolgt manuell mit einem Inbusschlüssel.
* D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf.
Montage:
Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun kann der Spanndorn auf den erforderlichen Durchmesser gedreht bzw. gefräst werden. Für die Bearbeitung wird ein Verriegelungsring mitgeliefert.
Der Sockel kann bei Bedarf in einer Passbohrung oder mit Passstiften zentriert werden.
Form A wird mit 6 Befestigungsschrauben geliefert.

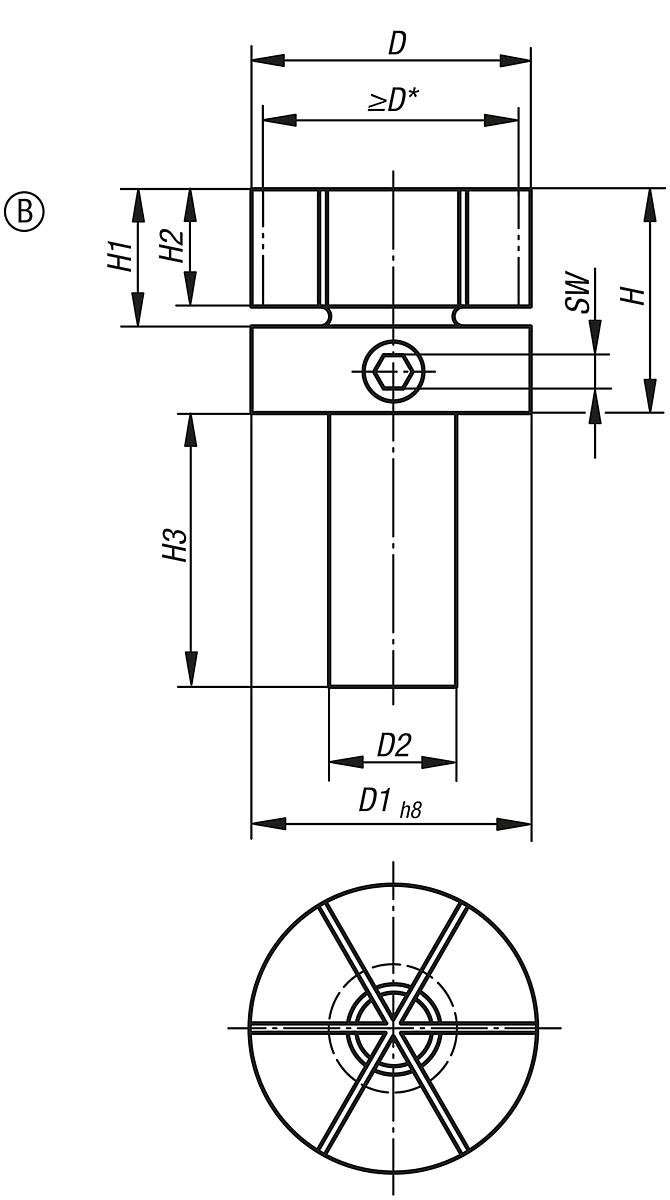

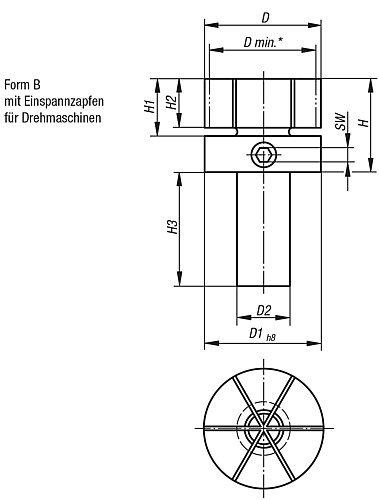

Eigenschaften
| Anziehdrehmoment max. Nm: | 66 |
|---|---|
| D: | 53,3 |
| D1: | 53,3 |
| D2: | 25 |
| D min.: | 18 |
| Form: | B |
| Gewicht ca. kg: | 0,810 |
| H: | 44,4 |
| H1: | 25 |
| H2: | 21 |
| H3: | 45 |
| SW: | 6 |
| Spannkraft max. kN: | 20 |
Dokumente
1
| Variante | Form | D2 | SW | H1 | H2 | Gewicht ca. kg | Spannkraft max. kN | Anziehdrehmoment max. Nm | D | D min. | D1 | H | H3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10094005 (K0643.218053) |
B | 25 | 6 | 25 | 21 | 0,810 | 20 | 66 | 53,3 | 18 | 53,3 | 44,4 | 45 | ab 299,44 € |
