Kipp K0644.0201503 ZENTRIERSPANNER FORM B,
6 kant:
4
A:
6
Anzahl Kugeln/ 6 kant:
3
C (DIN 912):
M6x10
D max.:
18,5
D min.:
14,5
D1:
M3
D2:
8
D3:
2
F kN:
2
Form:
B
Gewicht ca. kg:
0,022
H:
17
H1:
14,1
H2:
9,1
H3:
7,9
H4:
2,3
L:
7,5
L1 min.:
19,5
L2:
10
M:
1,5
| Anzahl | Preis* |
|---|---|
| Bis 99 |
328,83 €
|
| Bis 249 |
318,97 €
|
| Bis 499 |
312,39 €
|
| Bis 999 |
302,52 €
|
| Ab 1000 |
295,95 €
|
Produktnummer:
10094038

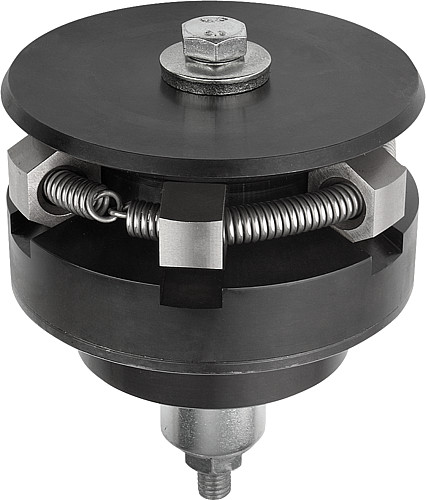

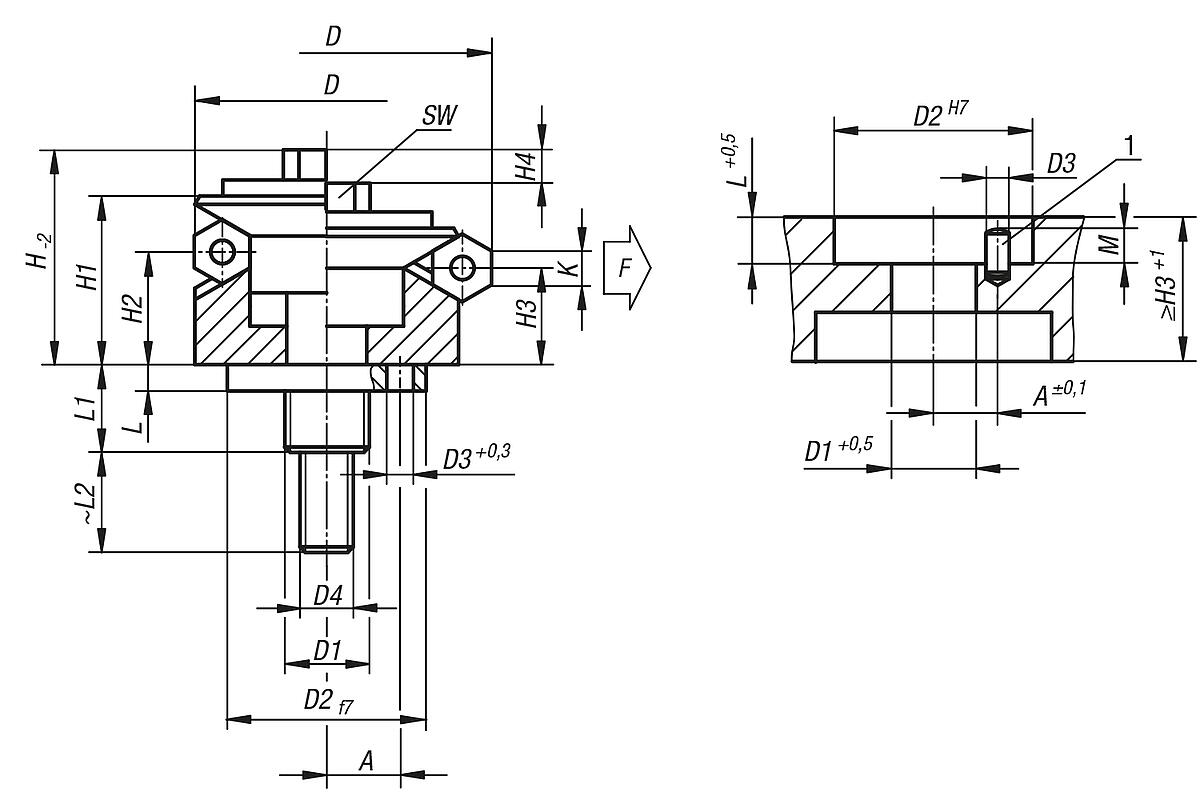

K0644_B Zentrierspanner mit Schutz
Beschreibung
Werkstoff:
Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:

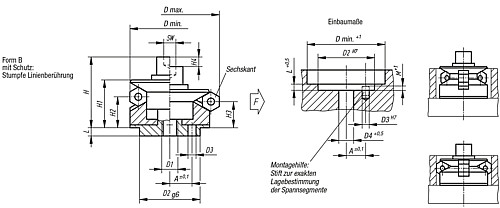

Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung:
Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung:
Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Eigenschaften
| 6 kant: | 4 |
|---|---|
| A: | 6 |
| Anzahl Kugeln/ 6 kant: | 3 |
| C (DIN 912): | M6x10 |
| D1: | M3 |
| D2: | 8 |
| D3: | 2 |
| D max.: | 18,5 |
| D min.: | 14,5 |
| F kN: | 2 |
| Form: | B |
| Gewicht ca. kg: | 0,022 |
| H: | 17 |
| H1: | 14,1 |
| H2: | 9,1 |
| H3: | 7,9 |
| H4: | 2,3 |
| L: | 7,5 |
| L1 min.: | 19,5 |
| L2: | 10 |
| M: | 1,5 |
