Produktnummer: 10083734

Herstellernummer: K0659.4108

Hersteller: Kipp

Kipp K0659.4108 NOVO.GRIP HANDKURBEL ZYL.GRIFF DREHBAR, GR.1, A=80, SW 8

A: 80 A1: 104 Ausführung: Innenvierkant B: 24 Gewicht ca. kg: 0,110 H: 29 H1: 13 L: 85,5 L1: 49 L2: 13 Profil-Größe: 1 SW: 8

Anzahl	Preis*
Bis 49	12,84 €
Bis 99	12,45 €
Bis 249	12,20 €
Bis 499	11,56 €
Bis 999	10,91 €
Ab 1000	10,27 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Ausführung

Gewicht ca. kg

Profil-Größe

Stück

VPE: 1 Stück

Produktnummer: 10083734

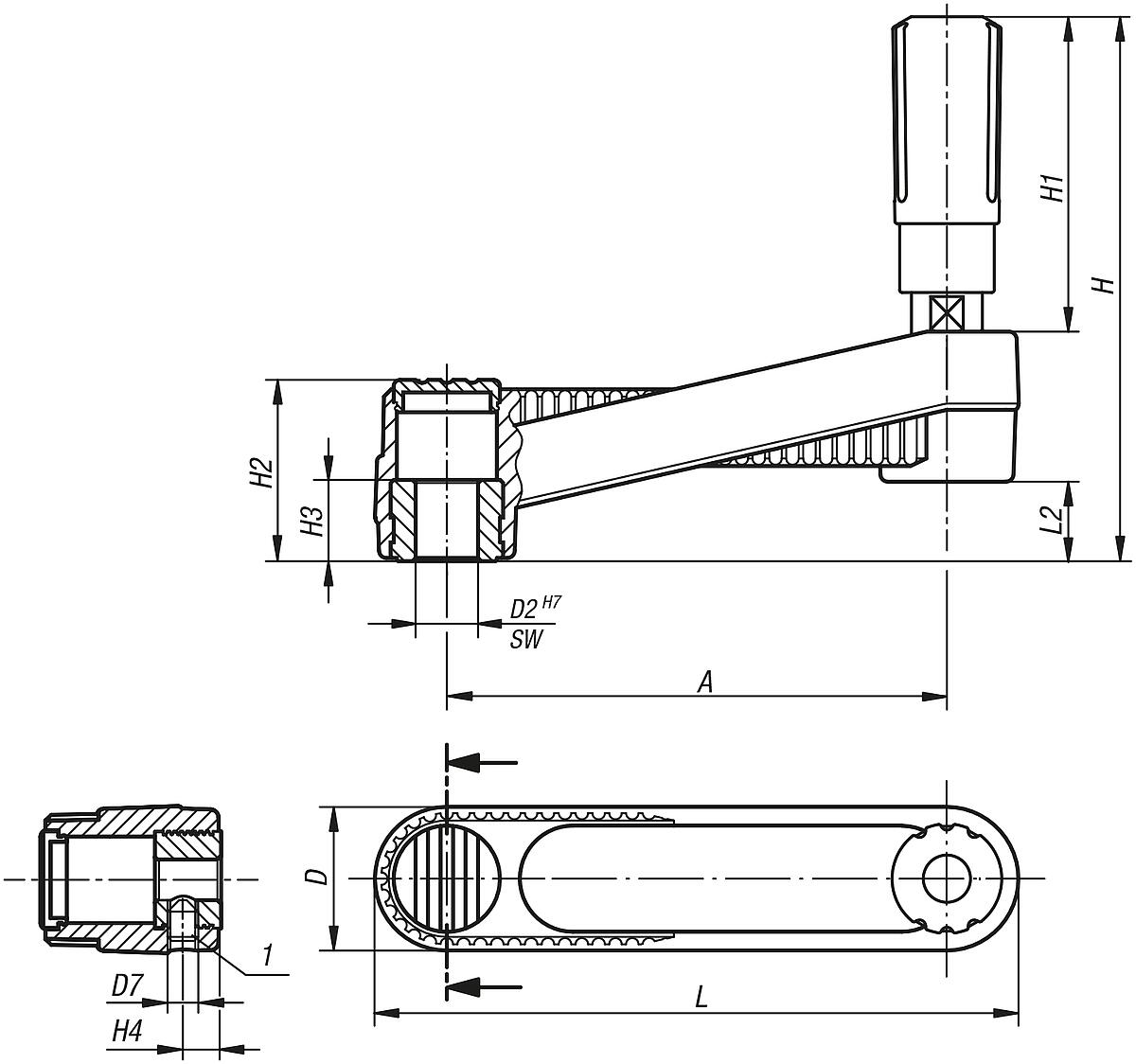

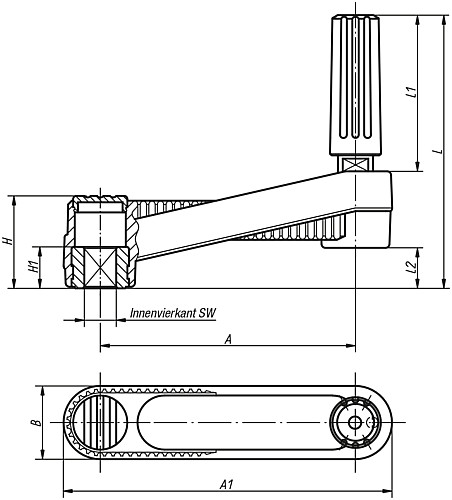

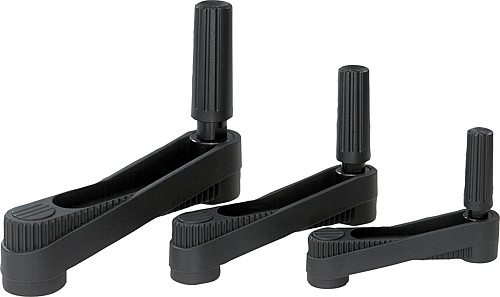

K0659_IV Handkurbeln mit Zylindergriff drehbar, Innenvierkant

Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert.
Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf einer Welle befestigt werden.

Werkstoff, Ausführung:
Thermoplast, schwarzgrau. Stahlteile brüniert.

A:	80
A1:	104
Ausführung:	Innenvierkant
B:	24
Gewicht ca. kg:	0,110
H:	29
H1:	13
L:	85,5
L1:	49
L2:	13
Profil-Größe:	1
SW:	8

Datenblatt-1068.pdf

Variante	B	H	SW	L2	Gewicht ca. kg	H1	A	Profil-Größe	A1	L	L1	Ausführung	Preis

10083734 (K0659.4108)	24	29	8	13	0,110	13	80	1	104	85,5	49	Innenvierkant	ab 12,84 €
10083735 (K0659.4110)	24	29	10	13	0,110	13	80	1	104	85,5	49	Innenvierkant	ab 12,84 €
10083736 (K0659.4210)	29	36	10	16	0,210	13	100	2	129	105	59,5	Innenvierkant	ab 14,28 €
10083737 (K0659.4212)	29	36	12	16	0,210	13	100	2	129	105	59,5	Innenvierkant	ab 14,28 €
10083738 (K0659.4312)	36	44	12	19,5	0,405	18,5	125	3	161	140	83,5	Innenvierkant	ab 19,00 €
10083739 (K0659.4314)	36	44	14	19,5	0,405	18,5	125	3	161	140	83,5	Innenvierkant	ab 19,00 €
