Produktnummer:
10095954
Herstellernummer:
K0706.21X50
Hersteller:
Kipp

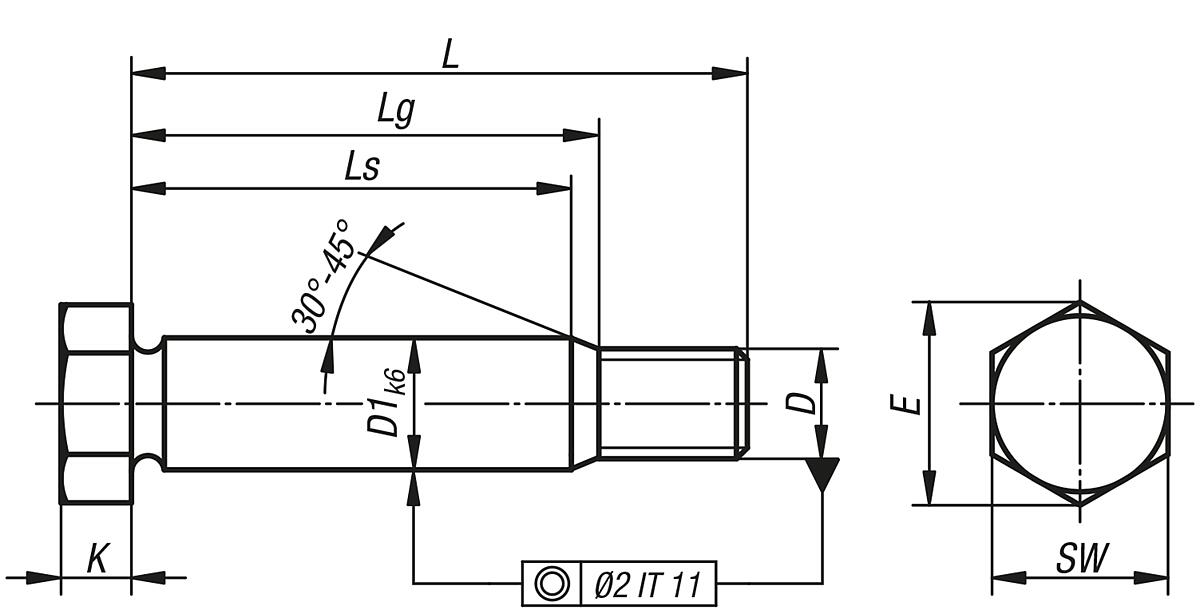

Kipp K0706.21X50 SECHSKANT PASSSCHRAUBE DIN 609, D1=21, L=50
(B) Hilfsmaß:
28,5
D:
M20
D1:
21
E:
32,95
K:
12,5
L:
50
SW:
30
Y:
17,5
| Anzahl | *Preis |
|---|---|
| Bis 99 |
4,62 €
|
| Bis 249 |
4,48 €
|
| Bis 499 |
4,39 €
|
| Bis 999 |
4,25 €
|
| Ab 1000 |
4,16 €
|
Produktnummer:
10095954
K0706 Sechskant Passschrauben mit langem Gewindezapfen DIN 609
Beschreibung
Werkstoff:
Stahl.
Ausführung:
Festigkeitsklasse 8.8, brüniert. Schaftdurchmesser geschliffen.
Bestellbeispiel:
K0706.09X40 (Länge L mit angeben)
Hinweis:
Sechskant-Passschrauben werden eingesetzt, wenn die Schraubverbindung Querkräfte aufnehmen muss oder wenn die Lage der Werkstücke zueinander gesichert werden soll.
Stahl.
Ausführung:
Festigkeitsklasse 8.8, brüniert. Schaftdurchmesser geschliffen.
Bestellbeispiel:
K0706.09X40 (Länge L mit angeben)
Hinweis:
Sechskant-Passschrauben werden eingesetzt, wenn die Schraubverbindung Querkräfte aufnehmen muss oder wenn die Lage der Werkstücke zueinander gesichert werden soll.
Eigenschaften
| (B) Hilfsmaß: | 28,5 |
|---|---|
| D: | M20 |
| D1: | 21 |
| E: | 32,95 |
| K: | 12,5 |
| L: | 50 |
| SW: | 30 |
| Y: | 17,5 |
Dokumente
1
| Variante | SW | D | L | D1 | Y | E | (B) Hilfsmaß | K | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10095930 (K0706.11X45) |
17 | M10 | 45 | 11 | 25 | 17,77 | 17,5 | 6,4 | ab 1,06 € |
|
10095920 (K0706.09X25) |
13 | M8 | 25 | 9 | 8 | 14,38 | 14,5 | 5,3 | ab 1,18 € |
|
10095929 (K0706.11X40) |
17 | M10 | 40 | 11 | 20 | 17,77 | 17,5 | 6,4 | ab 1,22 € |
|
10095921 (K0706.09X30) |
13 | M8 | 30 | 9 | 13 | 14,38 | 14,5 | 5,3 | ab 1,27 € |
|
10095927 (K0706.11X30) |
17 | M10 | 30 | 11 | 10 | 17,77 | 17,5 | 6,4 | ab 1,32 € |
|
10095923 (K0706.09X40) |
13 | M8 | 40 | 9 | 23 | 14,38 | 14,5 | 5,3 | ab 1,34 € |
|
10095928 (K0706.11X35) |
17 | M10 | 35 | 11 | 15 | 17,77 | 17,5 | 6,4 | ab 1,36 € |
|
10095925 (K0706.09X50) |
13 | M8 | 50 | 9 | 33 | 14,38 | 14,5 | 5,3 | ab 1,43 € |
|
10095924 (K0706.09X45) |
13 | M8 | 45 | 9 | 28 | 14,38 | 14,5 | 5,3 | ab 1,46 € |
|
10095922 (K0706.09X35) |
13 | M8 | 35 | 9 | 18 | 14,38 | 14,5 | 5,3 | ab 1,47 € |
|
10095931 (K0706.11X50) |
17 | M10 | 50 | 11 | 30 | 17,77 | 17,5 | 6,4 | ab 1,52 € |
|
10095932 (K0706.11X60) |
17 | M10 | 60 | 11 | 38 | 17,77 | 19,5 | 6,4 | ab 1,52 € |
|
10095937 (K0706.13X35) |
19 | M12 | 35 | 13 | 11,5 | 19,85 | 20,5 | 7,5 | ab 1,59 € |
|
10095939 (K0706.13X45) |
19 | M12 | 45 | 13 | 21,5 | 19,85 | 20,5 | 7,5 | ab 1,75 € |
|
10095940 (K0706.13X50) |
19 | M12 | 50 | 13 | 26,5 | 19,85 | 20,5 | 7,5 | ab 1,86 € |
|
10095926 (K0706.09X60) |
13 | M8 | 60 | 9 | 41 | 14,38 | 16,5 | 5,3 | ab 1,87 € |
|
10095941 (K0706.13X60) |
19 | M12 | 60 | 13 | 34,5 | 19,85 | 22,5 | 7,5 | ab 1,91 € |
|
10095938 (K0706.13X40) |
19 | M12 | 40 | 13 | 16,5 | 19,85 | 20,5 | 7,5 | ab 1,92 € |
|
10095933 (K0706.11X70) |
17 | M10 | 70 | 11 | 48 | 17,77 | 19,5 | 6,4 | ab 2,14 € |
|
10095934 (K0706.11X80) |
17 | M10 | 80 | 11 | 58 | 17,77 | 19,5 | 6,4 | ab 2,17 € |
|
10095947 (K0706.17X45) |
24 | M16 | 45 | 17 | 16,5 | 26,17 | 25 | 10 | ab 2,26 € |
|
10095942 (K0706.13X70) |
19 | M12 | 70 | 13 | 44,5 | 19,85 | 22,5 | 7,5 | ab 2,64 € |
|
10095943 (K0706.13X80) |
19 | M12 | 80 | 13 | 54,5 | 19,85 | 22,5 | 7,5 | ab 2,69 € |
|
10095944 (K0706.13X90) |
19 | M12 | 90 | 13 | 64,5 | 19,85 | 22,5 | 7,5 | ab 2,78 € |
|
10095945 (K0706.13X100) |
19 | M12 | 100 | 13 | 74,5 | 19,85 | 22,5 | 7,5 | ab 2,82 € |
|
10095948 (K0706.17X50) |
24 | M16 | 50 | 17 | 21,5 | 26,17 | 25 | 10 | ab 2,93 € |
|
10095950 (K0706.17X70) |
24 | M16 | 70 | 17 | 39,5 | 26,17 | 27 | 10 | ab 2,98 € |
|
10095935 (K0706.11X90) |
17 | M10 | 90 | 11 | 68 | 17,77 | 19,5 | 6,4 | ab 3,06 € |
|
10095949 (K0706.17X60) |
24 | M16 | 60 | 17 | 29,5 | 26,17 | 27 | 10 | ab 3,08 € |
|
10095946 (K0706.17X40) |
24 | M16 | 40 | 17 | 11,5 | 26,17 | 25 | 10 | ab 3,25 € |
|
10095951 (K0706.17X80) |
24 | M16 | 80 | 17 | 49,5 | 26,17 | 27 | 10 | ab 3,39 € |
|
10095952 (K0706.17X90) |
24 | M16 | 90 | 17 | 59,5 | 26,17 | 27 | 10 | ab 4,11 € |
|
10095936 (K0706.11X100) |
17 | M10 | 100 | 11 | 78 | 17,77 | 19,5 | 6,4 | ab 4,30 € |
|
10095953 (K0706.17X100) |
24 | M16 | 100 | 17 | 69,5 | 26,17 | 27 | 10 | ab 4,60 € |
|
10095955 (K0706.21X60) |
30 | M20 | 60 | 21 | 25,5 | 32,95 | 30,5 | 12,5 | ab 4,61 € |
|
10095954 (K0706.21X50) |
30 | M20 | 50 | 21 | 17,5 | 32,95 | 28,5 | 12,5 | ab 4,62 € |
|
10095956 (K0706.21X70) |
30 | M20 | 70 | 21 | 35,5 | 32,95 | 30,5 | 12,5 | ab 4,92 € |
|
10095961 (K0706.25X60) |
36 | M24 | 60 | 25 | 19 | 39,35 | 36,5 | 15 | ab 5,24 € |
|
10095959 (K0706.21X100) |
30 | M20 | 100 | 21 | 65,5 | 32,95 | 30,5 | 12,5 | ab 5,25 € |
|
10095957 (K0706.21X80) |
30 | M20 | 80 | 21 | 45,5 | 32,95 | 30,5 | 12,5 | ab 5,26 € |
|
10095958 (K0706.21X90) |
30 | M20 | 90 | 21 | 55,5 | 32,95 | 30,5 | 12,5 | ab 5,61 € |
|
10095962 (K0706.25X70) |
36 | M24 | 70 | 25 | 29 | 39,35 | 36,5 | 15 | ab 5,92 € |
|
10095963 (K0706.25X80) |
36 | M24 | 80 | 25 | 39 | 39,35 | 36,5 | 15 | ab 6,17 € |
|
10095960 (K0706.21X120) |
30 | M20 | 120 | 21 | 85,5 | 32,95 | 30,5 | 12,5 | ab 6,24 € |
|
10095964 (K0706.25X90) |
36 | M24 | 90 | 25 | 49 | 39,35 | 36,5 | 15 | ab 6,42 € |
|
10095965 (K0706.25X100) |
36 | M24 | 100 | 25 | 59 | 39,35 | 36,5 | 15 | ab 6,81 € |
|
10095966 (K0706.25X120) |
36 | M24 | 120 | 25 | 79 | 39,35 | 36,5 | 15 | ab 7,25 € |
