Produktnummer:
10153859
Herstellernummer:
K0919.08020
Hersteller:
Kipp
Kipp K0919.08020 ABSTÜTZELEMENT VERSTELLBAR A=40,
A:
40
Anziehdrehmoment max. Nm:
1,5
B:
50
C:
27
D:
70
E:
24
F:
6
G:
28
Gewicht ca. g:
395
H:
38
J:
6,6
K:
15
L:
16
M:
M6x16
N:
30
P:
17
Q:
6
R:
39
S:
15
Spannkraft N:
300
T:
10
U:
56
V:
29
W:
30
X:
24
Produktanfrage
K0919 Abstützelemente verstellbar
Beschreibung
Werkstoff:
Vergütungsstahl 1.0503.
Ausführung:
brüniert.
Bestellbeispiel:
K0919.08020
Hinweis:

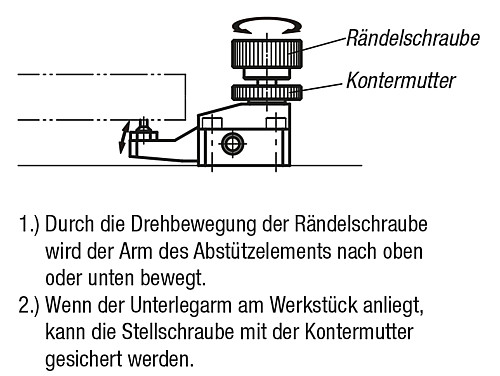

Das Abstützelement dient zum Abstützen von überbestimmten Spannstellen an Werkstücken. Es verhindert Vibrationen und Durchbiegungen während der Bearbeitung.
Es sollte nicht starken Kräften durch ein Spannelement ausgesetzt werden.
Das Abstützelement darf nicht als Abstützung unter einem Spannelement verwendet werden.
Vergütungsstahl 1.0503.
Ausführung:
brüniert.
Bestellbeispiel:
K0919.08020
Hinweis:
Das Abstützelement dient zum Abstützen von überbestimmten Spannstellen an Werkstücken. Es verhindert Vibrationen und Durchbiegungen während der Bearbeitung.
Es sollte nicht starken Kräften durch ein Spannelement ausgesetzt werden.
Das Abstützelement darf nicht als Abstützung unter einem Spannelement verwendet werden.
Eigenschaften

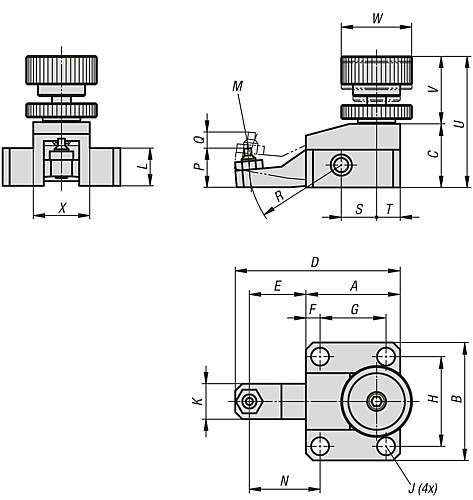

| A: | 40 |
|---|---|
| Anziehdrehmoment max. Nm: | 1,5 |
| B: | 50 |
| C: | 27 |
| D: | 70 |
| E: | 24 |
| F: | 6 |
| G: | 28 |
| Gewicht ca. g: | 395 |
| H: | 38 |
| J: | 6,6 |
| K: | 15 |
| L: | 16 |
| M: | M6x16 |
| N: | 30 |
| P: | 17 |
| Q: | 6 |
| R: | 39 |
| S: | 15 |
| Spannkraft N: | 300 |
| T: | 10 |
| U: | 56 |
| V: | 29 |
| W: | 30 |
| X: | 24 |
Dokumente
1
| Variante | H | A | P | B | Q | S | T | L | D | F | C | G | X | R | K | E | U | J | M | N | V | W | Spannkraft N | Anziehdrehmoment max. Nm | Gewicht ca. g | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10153859 (K0919.08020) |
38 | 40 | 17 | 50 | 6 | 15 | 10 | 16 | 70 | 6 | 27 | 28 | 24 | 39 | 15 | 24 | 56 | 6,6 | M6x16 | 30 | 29 | 30 | 300 | 1,5 | 395 | Auf Anfrage |
|
10153860 (K0919.10027) |
48 | 55 | 23 | 65 | 8 | 20 | 15 | 20 | 95 | 8,5 | 34 | 38 | 29 | 51,5 | 18 | 31,5 | 68 | 9 | M8x22 | 40 | 34 | 36 | 350 | 2 | 840 | Auf Anfrage |
