Produktnummer:
10116660
Herstellernummer:
07331-080800
Hersteller:
LE70183-Leschhorn

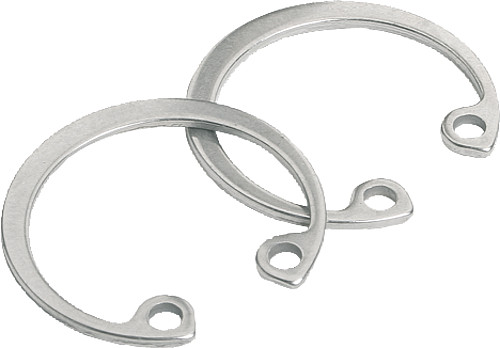

Leschhorn 07331-080800 SICHERUNGSRING FÜR BOHRUNG DIN472, D1=8, STAHL PHOSPHATIERT
A:
2,4
B:
1,1
D1:
8
D2:
8,4
Material:
Stahl
S:
0,8
Produktnummer:
10116660
DIN 472 Sicherungsringe für Bohrungen
Beschreibung

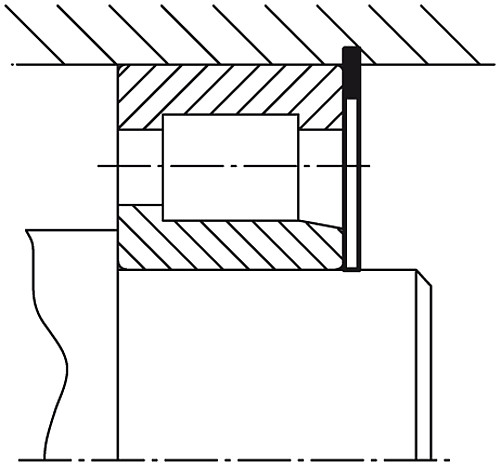

Die Sicherungsringe DIN 472 sind Sicherheitselemente für Bohrungen mit universeller Verwendung. Sie können hohe Axialkräfte zwischen dem Maschinenelement (z.B. Wälzlager) und der Nut, in welcher der Ring montiert ist, übertragen.
Werkstoff: Federstahl, phosphatiert und geölt.
Werkstoff: Federstahl, phosphatiert und geölt.

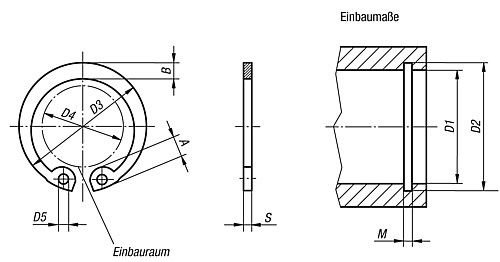

Eigenschaften
| A: | 2,4 |
|---|---|
| B: | 1,1 |
| D1: | 8 |
| D2: | 8,4 |
| D3: | 8,7 |
| D4: | 3 |
| D5: | 1 |
| Gewicht ca. g: | 0,140 |
| M: | 0,9 |
| Material: | Stahl |
| S: | 0,8 |
Dokumente
1
| Variante | Material | D1 | D2 | B | S | A | Preis |
|---|---|---|---|---|---|---|---|
|
10116660 (07331-080800) |
Stahl | 8 | 8,4 | 1,1 | 0,8 | 2,4 | ab 0,11 € |
|
10116661 (07331-101000) |
Stahl | 10 | 10,4 | 1,4 | 1 | 3,2 | ab 0,11 € |
|
10325796 (07331-091000) |
Stahl | 9 | 9,4 | 1,3 | 0,8 | 2,5 | ab 0,11 € |
|
10116662 (07331-121000) |
Stahl | 12 | 12,5 | 1,7 | 1 | 3,4 | ab 0,12 € |
|
10116663 (07331-141000) |
Stahl | 14 | 14,6 | 1,9 | 1 | 3,7 | ab 0,14 € |
|
10116664 (07331-151000) |
Stahl | 15 | 15,7 | 2 | 1 | 3,7 | ab 0,14 € |
|
10116665 (07331-161000) |
Stahl | 16 | 16,8 | 2 | 1 | 3,8 | ab 0,17 € |
|
10325804 (07331-191000) |
Stahl | 19 | 20 | 2,2 | 1 | 4,1 | ab 0,18 € |
|
10116666 (07331-171000) |
Stahl | 17 | 17,8 | 2,1 | 1 | 3,9 | ab 0,19 € |
|
10116667 (07331-181000) |
Stahl | 18 | 19 | 2,2 | 1 | 4,1 | ab 0,19 € |
|
10116668 (07331-201000) |
Stahl | 20 | 21 | 2,3 | 1 | 4,2 | ab 0,21 € |
|
10116669 (07331-221000) |
Stahl | 22 | 23 | 2,5 | 1 | 4,2 | ab 0,28 € |
|
10325808 (07331-241200) |
Stahl | 24 | 25,2 | 2,6 | 1,2 | 4,4 | ab 0,31 € |
|
10116670 (07331-251200) |
Stahl | 25 | 26,2 | 2,7 | 1,2 | 4,5 | ab 0,36 € |
|
10325811 (07331-261200) |
Stahl | 26 | 27,2 | 2,8 | 1,2 | 4,7 | ab 0,39 € |
|
10325795 (07331-080801) |
Edelstahl | 8 | 8,4 | 1,1 | 0,8 | 2,4 | ab 0,40 € |
|
10325813 (07331-281200) |
Stahl | 28 | 29,4 | 2,9 | 1,2 | 4,8 | ab 0,40 € |
|
10116671 (07331-301200) |
Stahl | 30 | 31,4 | 3 | 1,2 | 4,8 | ab 0,43 € |
|
10325797 (07331-091001) |
Edelstahl | 9 | 9,4 | 1,3 | 0,8 | 2,5 | ab 0,48 € |
|
10325798 (07331-101001) |
Edelstahl | 10 | 10,4 | 1,4 | 1 | 3,2 | ab 0,52 € |
|
10325816 (07331-321200) |
Stahl | 32 | 33,7 | 3,2 | 1,2 | 5,4 | ab 0,52 € |
|
10325799 (07331-121001) |
Edelstahl | 12 | 12,5 | 1,7 | 1 | 3,4 | ab 0,56 € |
|
10325800 (07331-141001) |
Edelstahl | 14 | 14,6 | 1,9 | 1 | 3,7 | ab 0,58 € |
|
10325801 (07331-151001) |
Edelstahl | 15 | 15,7 | 2 | 1 | 3,7 | ab 0,62 € |
|
10325802 (07331-161001) |
Edelstahl | 16 | 16,8 | 2 | 1 | 3,8 | ab 0,67 € |
|
10116672 (07331-351500) |
Stahl | 35 | 37 | 3,4 | 1,5 | 5,4 | ab 0,70 € |
|
10325819 (07331-381500) |
Stahl | 38 | 40 | 3,7 | 1,5 | 5,5 | ab 0,70 € |
|
10325803 (07331-171001) |
Edelstahl | 17 | 17,8 | 2,1 | 1 | 3,9 | ab 0,73 € |
|
10325805 (07331-191001) |
Edelstahl | 19 | 20 | 2,2 | 1 | 4,1 | ab 0,81 € |
|
10325806 (07331-201001) |
Edelstahl | 20 | 21 | 2,3 | 1 | 4,2 | ab 0,84 € |
|
10325807 (07331-221001) |
Edelstahl | 22 | 23 | 2,5 | 1 | 4,2 | ab 1,00 € |
|
10325821 (07331-401750) |
Stahl | 40 | 42,5 | 3,9 | 1,8 | 5,8 | ab 1,16 € |
|
10325809 (07331-241201) |
Edelstahl | 24 | 25,2 | 2,6 | 1,2 | 4,4 | ab 1,18 € |
|
10325823 (07331-451750) |
Stahl | 45 | 47,5 | 4,3 | 1,8 | 6,2 | ab 1,20 € |
|
10325810 (07331-251201) |
Edelstahl | 25 | 26,2 | 2,7 | 1,2 | 4,5 | ab 1,26 € |
|
10325812 (07331-261201) |
Edelstahl | 26 | 27,2 | 2,8 | 1,2 | 4,7 | ab 1,30 € |
|
10325814 (07331-281201) |
Edelstahl | 28 | 29,4 | 2,9 | 1,2 | 4,8 | ab 1,34 € |
|
10325815 (07331-301201) |
Edelstahl | 30 | 31,4 | 3 | 1,2 | 4,8 | ab 1,40 € |
|
10325817 (07331-321201) |
Edelstahl | 32 | 33,7 | 3,2 | 1,2 | 5,4 | ab 1,47 € |
|
10325818 (07331-351501) |
Edelstahl | 35 | 37 | 3,4 | 1,5 | 5,4 | ab 1,51 € |
|
10325825 (07331-471750) |
Stahl | 47 | 49,5 | 4,4 | 1,8 | 6,4 | ab 1,56 € |
|
10116673 (07331-502000) |
Stahl | 50 | 53 | 4,6 | 2 | 6,5 | ab 1,58 € |
|
10324817 (07331-552000) |
Stahl | 55 | 58 | 5 | 2 | 6,8 | ab 1,66 € |
|
10325820 (07331-381501) |
Edelstahl | 38 | 40 | 3,7 | 1,5 | 5,5 | ab 1,73 € |
|
10325828 (07331-602000) |
Stahl | 60 | 63 | 5,4 | 2 | 7,3 | ab 1,76 € |
|
10325822 (07331-401751) |
Edelstahl | 40 | 42,5 | 3,9 | 1,8 | 5,8 | ab 1,89 € |
|
10325824 (07331-451751) |
Edelstahl | 45 | 47,5 | 4,3 | 1,8 | 6,2 | ab 2,22 € |
|
10325826 (07331-502001) |
Edelstahl | 50 | 53 | 4,6 | 2 | 6,5 | ab 2,30 € |
|
10325827 (07331-552001) |
Edelstahl | 55 | 58 | 5 | 2 | 6,8 | ab 2,35 € |
|
10325830 (07331-752500) |
Stahl | 75 | 78 | 6,6 | 2,5 | 7,8 | ab 2,53 € |
|
10325829 (07331-602001) |
Edelstahl | 60 | 63 | 5,4 | 2 | 7,3 | ab 2,85 € |
|
10325831 (07331-752501) |
Edelstahl | 75 | 78 | 6,6 | 2,5 | 7,8 | ab 5,99 € |
