Produktnummer:
10217972
Herstellernummer:
09106.04-V
Hersteller:
LE70009-Leschhorn

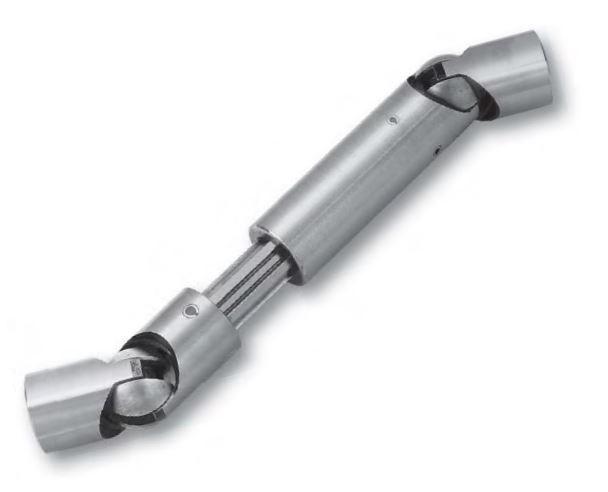

Leschhorn 09106.04-V Doppel-Kugelgelenke, beiderseits Innenvierkant d1= 18 H9, d2= 36, l= 133 mm, Werkstoff: Automatenstahl 9SMnPb36k
Bohrungskennzeichnung (BKZ):
V Innenvierkant beidseitig
d1 H7:
18
d2:
36
Produktnummer:
10217972
LE 09104-09106 Doppel Kugelgelenke
Beschreibung
Die Kugelgelenke EINFACH und DOPPELT der Baureihe 09104-09106 sind gleitgelagert und können infolge dessen nur bei niedrigen Drehzahlen eingesetzt werden. Die Kugelgelenke können auf Druck beansprucht werden.
Die zulässige Höchstrdrehzahlen sind abhängig von Beugungswinkel und Belastung, solltren jedoch 500 min-1 möglichst nicht überschreiten.
Bei Grenzfällen bitte unbedingt unseren technischen Beratungsdienst hinzuziehen.
Im Gegensatz zu Kreuzgelenken sind Kugelgelenke nicht axial belastbar.
Um einen stöungsfreien Betrieb zu gewährleisten, ist stets für eine ausreichende Schmierung der Gelenke zu sorgen. Diese kann auch mittels Faltenbalg mit einer Öl- oder Fettfüllung geschehen.
Allgemeine technische Daten der Baureihe 09101-09103:
Max. Beugungswinkel: 35°
Werkstoff: 11SMnPb 30 k
Werkstoff-Nr.: 1.0718
Bohrungskennzeichnung (BKZ):
B - ohne Nabennut (09104)
K - mit Nabennut (09105)
V - mit Vierkant (09106)
Auf Anfrage lieferbar:
- mit Längenausgleich
- in Material 1.4301
Die zulässige Höchstrdrehzahlen sind abhängig von Beugungswinkel und Belastung, solltren jedoch 500 min-1 möglichst nicht überschreiten.
Bei Grenzfällen bitte unbedingt unseren technischen Beratungsdienst hinzuziehen.
Im Gegensatz zu Kreuzgelenken sind Kugelgelenke nicht axial belastbar.
Um einen stöungsfreien Betrieb zu gewährleisten, ist stets für eine ausreichende Schmierung der Gelenke zu sorgen. Diese kann auch mittels Faltenbalg mit einer Öl- oder Fettfüllung geschehen.
Allgemeine technische Daten der Baureihe 09101-09103:
Max. Beugungswinkel: 35°
Werkstoff: 11SMnPb 30 k
Werkstoff-Nr.: 1.0718
Bohrungskennzeichnung (BKZ):
B - ohne Nabennut (09104)
K - mit Nabennut (09105)
V - mit Vierkant (09106)
Auf Anfrage lieferbar:
- mit Längenausgleich
- in Material 1.4301
Eigenschaften
| Bohrungskennzeichnung (BKZ): | V Innenvierkant beidseitig |
|---|---|
| Typ: | doppel |
| d1 H7: | 18 |
| d2: | 36 |
| l3: | 133 |
| Variante | d2 | Bohrungskennzeichnung (BKZ) | d1 H7 | Preis |
|---|---|---|---|---|
|
10218334 (09104.00C) |
24 | B | 12 | ab 110,78 € |
|
10213794 (09104.01) |
24 | B | 12 | ab 183,58 € |
|
10218684 (09104.02) |
28 | B | 14 | ab 183,58 € |
|
10217972 (09106.04-V) |
36 | V Innenvierkant beidseitig | 18 | ab 282,20 € |
|
10218691 (09104.07) |
50 | B | 25 | ab 346,46 € |
|
10219883 (09105.07-K) |
50 | K Keilnut beidseitig | 25 | ab 408,05 € |
|
10297222 (09105.08-K) |
55 | K Keilnut beidseitig | 30 | ab 461,63 € |
|
10218685 (09104.03) |
32 | B | 16 | Auf Anfrage |
|
10218686 (09104.04) |
36 | B | 18 | Auf Anfrage |
|
10218687 (09104.05) |
40 | B | 20 | Auf Anfrage |
|
10218688 (09104.06) |
40 | B | 20 | Auf Anfrage |
|
10218689 (09104.09) |
60 | B | 35 | Auf Anfrage |
|
10218690 (09104.10) |
60 | B | 35 | Auf Anfrage |
|
10218692 (09104.08) |
55 | B | 30 | Auf Anfrage |
|
10218693 (09104.11) |
70 | B | 45 | Auf Anfrage |
|
10218694 (09104.12) |
80 | B | 50 | Auf Anfrage |
