Produktnummer:
10093890
Herstellernummer:
12000.50204
Hersteller:
LE70003-Leschhorn
Leschhorn 12000.50204 SPANN EXZENTER D=M4, A= 3,8
A:
3,8
D:
M4
S1 (Spannweg):
0,8
Spannkraft kN:
0,9
| Anzahl | Preis* |
|---|---|
| Bis 99 |
6,34 €
|
| Bis 249 |
6,15 €
|
| Bis 499 |
6,02 €
|
| Bis 999 |
5,83 €
|
| Ab 1000 |
5,71 €
|
Produktnummer:
10093890

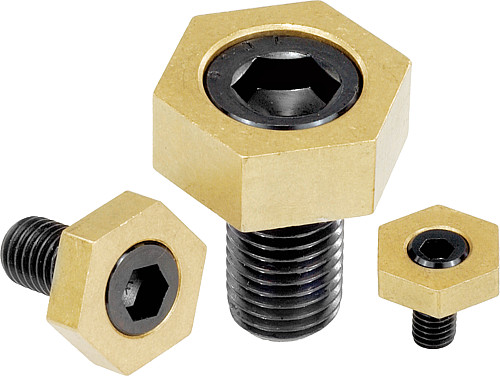

LE12000 Exzenter-Spannklemmen f. Vorrichtungsplatten
Beschreibung

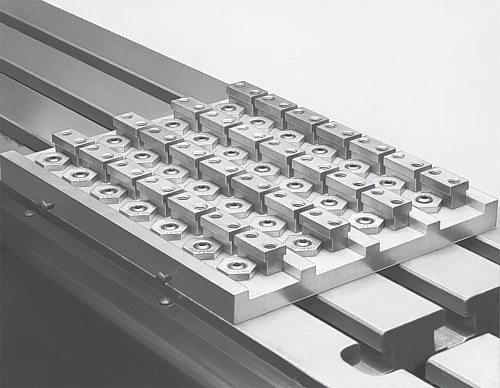

Das Patent unserer Exzenter Spannvorrichtung ist die Schraube mit dem exzentrischen Kopf. Durch die sehr geringe Bauhöhe der Spann-Exzenter lassen sich im Vorrichtungs- und Apparatebau eine Vielfalt von Spannproblemen lösen. Die Spannmutter aus Messing gewährleistet ein materialschonendes aber dennoch sehr festes und sicheres Spannen der Werkstücke. Durch die Verwendung mehrerer Spann-Exzenter lassen sich selbst ganze Paletten bestücken.
Werkstoff:
Exzenterschraube Vergütungsstahl.
Sechskantmutter Messing.
Ausführung:
Exzenterschraube vergütet auf 10.9 und brüniert.

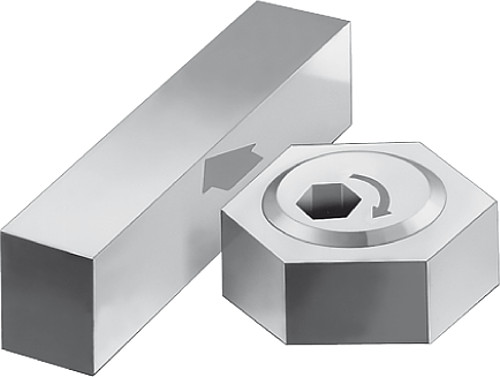

"A" = Abstand vom Werkstück zur Gewindemitte (Spannschraube).
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Werkstoff:
Exzenterschraube Vergütungsstahl.
Sechskantmutter Messing.
Ausführung:
Exzenterschraube vergütet auf 10.9 und brüniert.
"A" = Abstand vom Werkstück zur Gewindemitte (Spannschraube).
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Eigenschaften

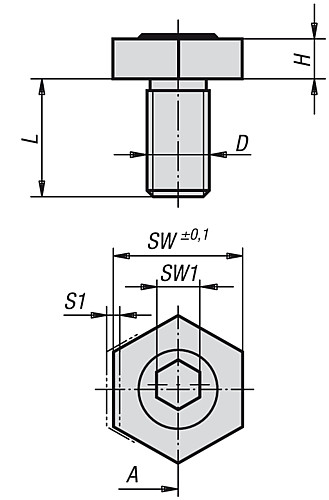

| A: | 3,8 |
|---|---|
| Anziehdrehmoment max. Nm: | 2,2 |
| D: | M4 |
| Gewicht ca. kg: | 0,003 |
| H: | 2,8 |
| L: | 9,5 |
| S1 (Spannweg): | 0,8 |
| SW: | 7,93 |
| SW1: | 3 |
| Spannkraft kN: | 0,9 |
Dokumente
1
| Variante | D | A | S1 (Spannweg) | Spannkraft kN | Preis |
|---|---|---|---|---|---|
|
10093890 (12000.50204) |
M4 | 3,8 | 0,8 | 0,9 | ab 6,34 € |
|
10093891 (12000.50206) |
M6 | 7,8 | 1,3 | 3,4 | Auf Anfrage |
|
10093892 (12000.50208) |
M8 | 10,2 | 1 | 3,4 | Auf Anfrage |
|
10093893 (12000.50210) |
M10 | 10,2 | 1,4 | 8,9 | Auf Anfrage |
|
10093894 (12000.50212) |
M12 | 12,7 | 2 | 17,8 | Auf Anfrage |
|
10093895 (12000.50216) |
M16 | 15 | 2,5 | 27,7 | Auf Anfrage |
