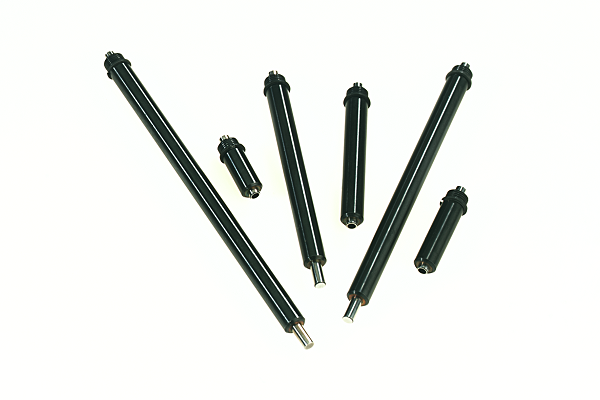

Leschhorn 80100.P100 Einschraubschäfte Baureihe 1128 zu Köpfen der Baureihe 1125, Taststange PLAN Form P, Schaftlänge 100 mm
Form:
P
Länge (mm):
100
Produktnummer:
10223704
LE 80100 Einschraubschäfte
Beschreibung
Die Einschraubschäfte LE 80100 Hub 4 oder alternativ 10 mm werden über das M8-Gewinde mit dem Verlängerungs- (0°) oder Umlenkkopf (30°, 45°, 60° oder 90°) verschraubt. Die Taststange der Einschraubschäfte ist wahlweise mit Gewinde M2,5 oder plan lieferbar. Bei Ausführung G können Messeinsätze mit unterschiedlichen Antastgeometrien eingeschraubt werden. Bei Ausführung P kann direkt am Werkstück angetastet werden oder ein Klemmtaster montiert werden.
Bei horizontalem Einbau beträgt die Federkraft ca. 1 N.
Umlenkfehler bei Hub 4 mm max. 5 µ
Umlenkfehler bei Hub 10 mm max. 8 µ
Form G : Taststange mit Gewinde
Form P : Taststange plan
Form GD: Einschraubschäfte mit Federkraft für Druck
Form ZD: Einschraubschäfte mit Federkraft für Zug
Optinal:
Ausführung mit Faltenbalg trägt die Zusatzbezeichnung " F "
Bei horizontalem Einbau beträgt die Federkraft ca. 1 N.
Umlenkfehler bei Hub 4 mm max. 5 µ
Umlenkfehler bei Hub 10 mm max. 8 µ
Form G : Taststange mit Gewinde
Form P : Taststange plan
Form GD: Einschraubschäfte mit Federkraft für Druck
Form ZD: Einschraubschäfte mit Federkraft für Zug
Optinal:
Ausführung mit Faltenbalg trägt die Zusatzbezeichnung " F "
Eigenschaften
| Fehlergrenzen (in) µm: | 8 |
|---|---|
| Form: | P |
| Länge (mm): | 100 |
