Produktnummer:
10034945
Herstellernummer:
70229-B226094.TM0501AE
Hersteller:
LE70229-Leschhorn

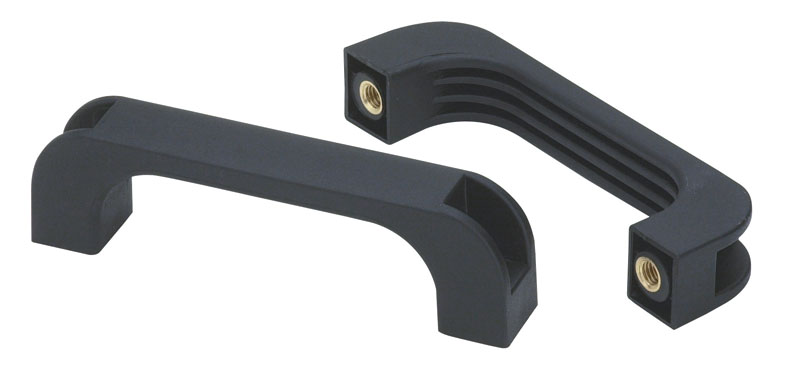

Leschhorn B226 Bügelgriffe l 94; L 110; Gewinde d1 M5; Kunststoff PA (UL94-VO), selbstlöschend, schwarz
Farbe:
schwarz
Material:
AE – Kunststoff PA (UL94-VO), selbstlöschend
d1:
M5
l:
94
Produktanfrage

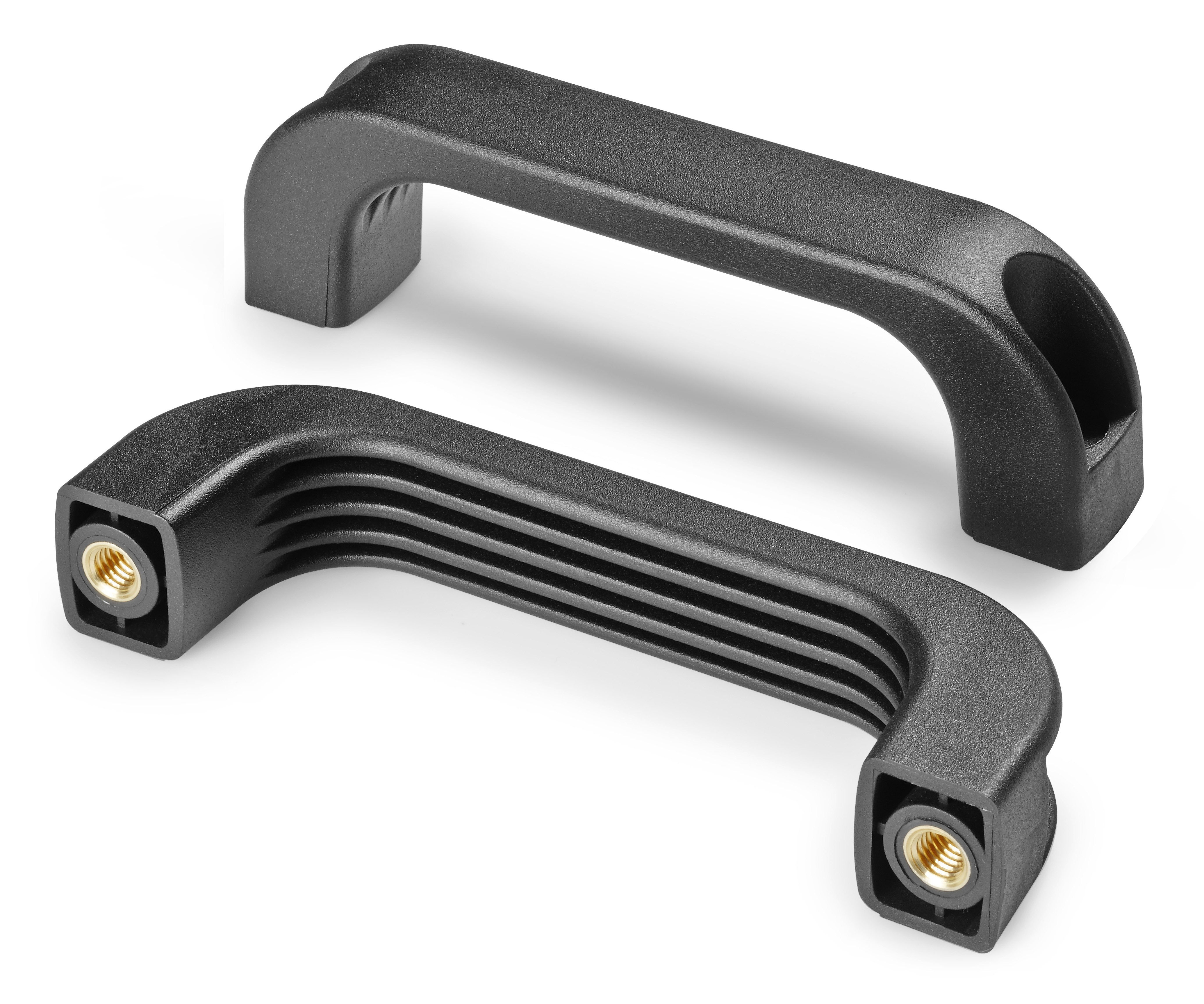

LE B226 Bügelgriffe Kunststoff mit Messing-Gewindebuchse
Beschreibung
Die LE B226 Bügelgriffe aus Kunststoff sind robuste und vielseitig einsetzbare Griffe für Maschinen, Gehäuse, Schaltschränke, Anlagen und industrielle Anwendungen. Die Bügelgriffe bestehen aus glasfaserverstärktem Kunststoff und zeichnen sich durch eine hohe mechanische Belastbarkeit sowie gute Temperaturbeständigkeit aus.
Je nach Ausführung sind die B226 Bügelgriffe aus glasfaserverstärktem Polyamid (PA) oder aus einem selbstlöschenden Kunststoff nach UL 94 V-0 erhältlich. Die integrierten Gewindebuchsen aus Messing ermöglichen eine zuverlässige und stabile Befestigung.
B226 Bügelgriff aus Kunststoff – robust und temperaturbeständig
Die Ausführung PA besteht aus hochwertigem, glasfaserverstärktem Polyamid (PA). Durch die Verstärkung mit Glasfasern verfügt der Kunststoff über verbesserte mechanische Eigenschaften und eignet sich auch für anspruchsvolle industrielle Anwendungen.
Der Werkstoff PA ist temperaturbeständig bis 130 °C und bietet eine gute Kombination aus Stabilität, Langlebigkeit und geringem Gewicht.
Die Ausführung AE besteht aus einem glasfaserverstärkten, selbstlöschenden Kunststoff gemäß UL 94 V-0. Diese Materialausführung eignet sich insbesondere für Anwendungen, bei denen erhöhte Anforderungen an das Brandverhalten des Kunststoffs gestellt werden.
UL 94 V-0 – selbstlöschender Kunststoff
Der Kunststoff der Ausführung AE ist nach UL 94 V-0 als selbstverlöschend klassifiziert. Die UL-94-Klassifizierung beschreibt das Brennverhalten von Kunststoffen.
Bei der Einstufung UL 94 V-0 muss die Flamme am vertikal angeordneten Prüfkörper innerhalb der vorgeschriebenen Zeit selbstständig verlöschen. Zudem dürfen während der Prüfung keine brennenden Tropfen entstehen, die einen darunterliegenden Werkstoff entzünden könnten.
Damit eignen sich die B226 Bügelgriffe aus selbstlöschendem Kunststoff besonders für Anwendungen mit erhöhten Anforderungen an das Brandverhalten.
Gewindebuchse aus Messing
Die B226 Bügelgriffe sind mit Gewindebuchsen aus Messing ausgestattet. Die Messingbuchsen ermöglichen eine stabile und belastbare Verschraubung des Griffs und unterstützen eine zuverlässige Montage an Maschinen, Gehäusen und Konstruktionen.
Ausführung
Griff
• PA – Kunststoff Thermoplast (Polyamid PA)
o glasfaserverstärkt
o temperaturbeständig bis 130 °C
o robust und mechanisch belastbar
• AE – Kunststoff Thermoplast
o glasfaserverstärkt
o selbstlöschend
o Brandklassifizierung UL 94 V-0
o geeignet für Anwendungen mit erhöhten Anforderungen an das Brandverhalten
Gewindebuchse
• Messing
• stabile und zuverlässige Schraubverbindung
Typische Einsatzbereiche
Die LE B226 Bügelgriffe aus Kunststoff eignen sich unter anderem für:
• Maschinen und Anlagen
• Maschinengehäuse
• Schaltschränke
• Bediengehäuse
• Industriegehäuse
• Vorrichtungen und Konstruktionen
• technische Geräte
• Türen und Klappen
• industrielle Bedien- und Handhabungssysteme
Vorteile der LE B226 Bügelgriffe
• Robuster Bügelgriff aus Kunststoff
• Glasfaserverstärkter Kunststoff für hohe Stabilität
• Ausführung PA bis 130 °C temperaturbeständig
• Ausführung AE selbstlöschend nach UL 94 V-0
• Messing-Gewindebuchse für sichere Befestigung
• Geringes Gewicht gegenüber Metallgriffen
• Für vielfältige industrielle Anwendungen geeignet
Produktbezeichnung
LE B226 Bügelgriffe Kunststoff, glasfaserverstärkt, mit Messing-Gewindebuchse – PA / AE, UL 94 V-0
Die LE B226 Bügelgriffe sind eine geeignete Lösung für Konstruktionen, bei denen ein stabiler, leichter und langlebiger Kunststoff-Bügelgriff mit Messingbuchse benötigt wird. Je nach Einsatzbereich stehen eine temperaturbeständige PA-Ausführung sowie eine selbstlöschende AE-Ausführung nach UL 94 V-0 zur Verfügung.
Je nach Ausführung sind die B226 Bügelgriffe aus glasfaserverstärktem Polyamid (PA) oder aus einem selbstlöschenden Kunststoff nach UL 94 V-0 erhältlich. Die integrierten Gewindebuchsen aus Messing ermöglichen eine zuverlässige und stabile Befestigung.
B226 Bügelgriff aus Kunststoff – robust und temperaturbeständig
Die Ausführung PA besteht aus hochwertigem, glasfaserverstärktem Polyamid (PA). Durch die Verstärkung mit Glasfasern verfügt der Kunststoff über verbesserte mechanische Eigenschaften und eignet sich auch für anspruchsvolle industrielle Anwendungen.
Der Werkstoff PA ist temperaturbeständig bis 130 °C und bietet eine gute Kombination aus Stabilität, Langlebigkeit und geringem Gewicht.
Die Ausführung AE besteht aus einem glasfaserverstärkten, selbstlöschenden Kunststoff gemäß UL 94 V-0. Diese Materialausführung eignet sich insbesondere für Anwendungen, bei denen erhöhte Anforderungen an das Brandverhalten des Kunststoffs gestellt werden.
UL 94 V-0 – selbstlöschender Kunststoff
Der Kunststoff der Ausführung AE ist nach UL 94 V-0 als selbstverlöschend klassifiziert. Die UL-94-Klassifizierung beschreibt das Brennverhalten von Kunststoffen.
Bei der Einstufung UL 94 V-0 muss die Flamme am vertikal angeordneten Prüfkörper innerhalb der vorgeschriebenen Zeit selbstständig verlöschen. Zudem dürfen während der Prüfung keine brennenden Tropfen entstehen, die einen darunterliegenden Werkstoff entzünden könnten.
Damit eignen sich die B226 Bügelgriffe aus selbstlöschendem Kunststoff besonders für Anwendungen mit erhöhten Anforderungen an das Brandverhalten.
Gewindebuchse aus Messing
Die B226 Bügelgriffe sind mit Gewindebuchsen aus Messing ausgestattet. Die Messingbuchsen ermöglichen eine stabile und belastbare Verschraubung des Griffs und unterstützen eine zuverlässige Montage an Maschinen, Gehäusen und Konstruktionen.
Ausführung
Griff
• PA – Kunststoff Thermoplast (Polyamid PA)
o glasfaserverstärkt
o temperaturbeständig bis 130 °C
o robust und mechanisch belastbar
• AE – Kunststoff Thermoplast
o glasfaserverstärkt
o selbstlöschend
o Brandklassifizierung UL 94 V-0
o geeignet für Anwendungen mit erhöhten Anforderungen an das Brandverhalten
Gewindebuchse
• Messing
• stabile und zuverlässige Schraubverbindung
Typische Einsatzbereiche
Die LE B226 Bügelgriffe aus Kunststoff eignen sich unter anderem für:
• Maschinen und Anlagen
• Maschinengehäuse
• Schaltschränke
• Bediengehäuse
• Industriegehäuse
• Vorrichtungen und Konstruktionen
• technische Geräte
• Türen und Klappen
• industrielle Bedien- und Handhabungssysteme
Vorteile der LE B226 Bügelgriffe
• Robuster Bügelgriff aus Kunststoff
• Glasfaserverstärkter Kunststoff für hohe Stabilität
• Ausführung PA bis 130 °C temperaturbeständig
• Ausführung AE selbstlöschend nach UL 94 V-0
• Messing-Gewindebuchse für sichere Befestigung
• Geringes Gewicht gegenüber Metallgriffen
• Für vielfältige industrielle Anwendungen geeignet
Produktbezeichnung
LE B226 Bügelgriffe Kunststoff, glasfaserverstärkt, mit Messing-Gewindebuchse – PA / AE, UL 94 V-0
Die LE B226 Bügelgriffe sind eine geeignete Lösung für Konstruktionen, bei denen ein stabiler, leichter und langlebiger Kunststoff-Bügelgriff mit Messingbuchse benötigt wird. Je nach Einsatzbereich stehen eine temperaturbeständige PA-Ausführung sowie eine selbstlöschende AE-Ausführung nach UL 94 V-0 zur Verfügung.

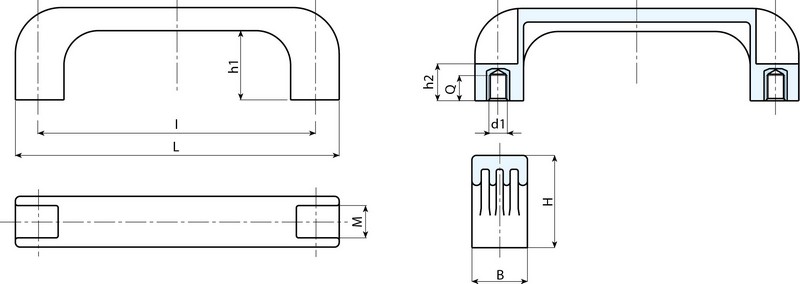

Eigenschaften
| B: | 21 |
|---|---|
| F1(N): | 4300 |
| F2(N): | 1300 |
| Farbe: | schwarz |
| Gewicht [kg]: | 0,023 |
| H: | 37 |
| L: | 110 |
| M: | 13 |
| Material: | AE – Kunststoff PA (UL94-VO), selbstlöschend |
| Q: | 7 |
| d1: | M5 |
| h1: | 29 |
| h2: | 13 |
| l: | 94 |
Dokumente
1
| Variante | Farbe | Material | d1 | l | Preis |
|---|---|---|---|---|---|
|
10034934 (70229-B226117.TM0601) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M6 | 117 | ab 2,67 € |
|
10034931 (70229-B226094.TM0501) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M5 | 94 | ab 2,73 € |
|
10034937 (70229-B226120.TM0601) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M6 | 120 | ab 2,73 € |
|
10034932 (70229-B226094.TM0601) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M6 | 94 | ab 2,83 € |
|
10034933 (70229-B226117.TM0501) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M5 | 117 | ab 2,83 € |
|
10034936 (70229-B226120.TM0501) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M5 | 120 | ab 2,83 € |
|
10034935 (70229-B226117.TM0801) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M8 | 117 | ab 2,93 € |
|
10034938 (70229-B226120.TM0801) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M8 | 120 | ab 2,97 € |
|
10034940 (70229-B226132.TM0601) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M6 | 132 | ab 3,67 € |
|
10034939 (70229-B226132.TM0501) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M5 | 132 | ab 3,83 € |
|
10034941 (70229-B226132.TM0801) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M8 | 132 | ab 3,93 € |
|
10034942 (70229-B226180.TM0801) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M8 | 180 | ab 5,03 € |
|
10034943 (70229-B226235.TM0801) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M8 | 235 | ab 5,13 € |
|
10034944 (70229-B226235.TM1001) |
schwarz | PA – Kunststoff Thermoplast (Polyamid PA) | M10 | 235 | ab 5,50 € |
|
10034945 (70229-B226094.TM0501AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M5 | 94 | Auf Anfrage |
|
10034946 (70229-B226094.TM0601AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M6 | 94 | Auf Anfrage |
|
10034947 (70229-B226117.TM0501AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M5 | 117 | Auf Anfrage |
|
10034948 (70229-B226117.TM0601AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M6 | 117 | Auf Anfrage |
|
10034949 (70229-B226117.TM0801AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M8 | 117 | Auf Anfrage |
|
10034950 (70229-B226120.TM0501AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M5 | 120 | Auf Anfrage |
|
10034951 (70229-B226120.TM0601AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M6 | 120 | Auf Anfrage |
|
10034952 (70229-B226120.TM0801AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M8 | 120 | Auf Anfrage |
|
10034953 (70229-B226132.TM0501AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M5 | 132 | Auf Anfrage |
|
10034954 (70229-B226132.TM0601AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M6 | 132 | Auf Anfrage |
|
10034955 (70229-B226132.TM0801AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M8 | 132 | Auf Anfrage |
|
10034956 (70229-B226180.TM0801AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M8 | 180 | Auf Anfrage |
|
10034957 (70229-B226235.TM0801AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M8 | 235 | Auf Anfrage |
|
10034958 (70229-B226235.TM1001AE) |
schwarz | AE – Kunststoff PA (UL94-VO), selbstlöschend | M10 | 235 | Auf Anfrage |
