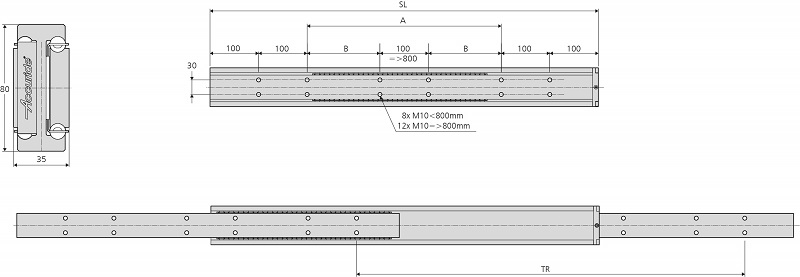

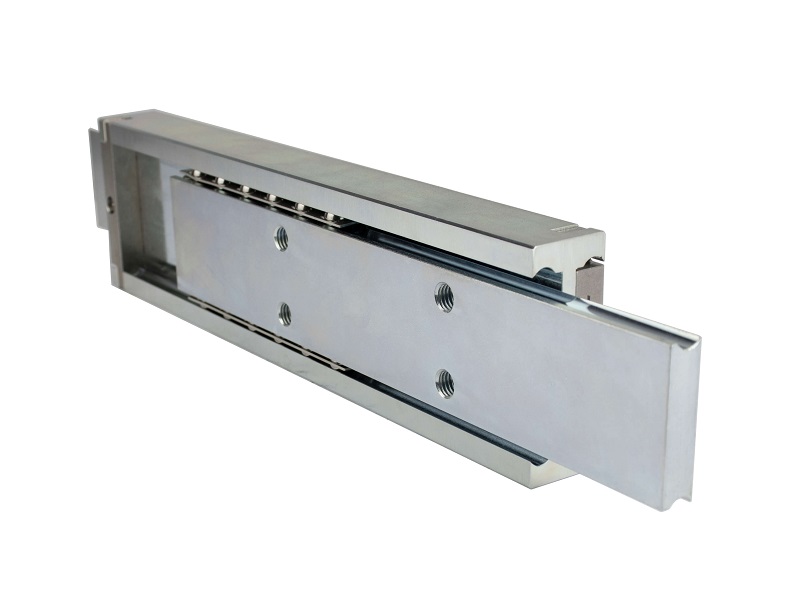

Leschhorn HPTV 8035-0065 Schwerlastschiene 80x35, SL 650, bis 955kg, Vollauszug, Stahl verzinkt

• Verriegelungshebel • Geeignet für Schubladen bis zu einer Breite von 1,5m • Zentral positionierter Verriegelungsmechanismus mit Druckknopf - gelb oder rot• Zwei Optionen für die Knopfdruck-Kraft: DRHAND = 120 N DRHANL = 60 N• Korrosionsbeständig • Geringes Gewicht und einfache Montage • Geeignet für Schienen mit einer Stärke ab 17,5mm• Temperatur -20°C bis +70°C*Zwei Optionen für die Knopfdruck-Kraft (Federkraft):DB/DRHAND-2 = 120N, DB/DRHANL-2 = 60NZwei Verriegelungsoptionen:Frontmontage – nur EinhalterungRückmontage – Einhalterung und RastungKorrosionsbeständig, geeignet für Schienen mit einer Stärke ab 17,5 mmVerriegelung in geöffneter Position kann nicht für Überauszugs-Schienen ( > 100% Auszug ) verwendet werden.**HINWEIS:DB/DRHAND/HANL-2: Verriegelungshebel mit Einhalterungsmechanismus (Ohne Verriegelungstange und Ohne Umbausatz - Bitte separat bestellen)Bitte Kommplettierteile beachten (separat bestellen):- DS/DZHAN3-0100-2/0150-2 - Edelstahl/Stahl-Verriegelungsstangen (separat bestellen)- DYHAN4-5 - Umbausatz für Verriegelung in geöffneter Position (separat bestellen)

LE HPTV8035-A2 T- Form ist eine Hochpräzise Edelstahl Schwerlast Teleskopschienen aus austenitischer Edelstahl 1.4301 mit bearbeiteten Kugelbahnen für sanftem Laufverhalten mit einem ausgezeichnete Schock- und Vibrationsfestigkeit für industrielle Anwendungen. Die robuste Konstruktion steht für herausragende Langlebigkeit und Korrosionsbeständigkeit und besteht vollständig aus Edelstahlkomponenten. Dementsprechend eignet sich diese Edelstahl Hochpräzise Schwerlast Teleskopschienen gut zur Montage an Zügen, Fahrzeugen, und maritimen Bereich.• Vollauszug• Kugelkäfig und Kugeln aus Edelstahl. Die Kugeln (10 mm) sind mit leichter Vorspannung spielfrei montiert. Der Reibungskoeffizient beträgt unter Normalbedingungen 0,01. Die Größe und der geringe Abstand zwischen den Kugeln begünstigen eine sehr hohe Tragfähigkeit mit sanftem Laufverhalten.• Lastwert bis 825 kg• 80 mm Profilhöhe• Die maximale Geschwindigkeit von 0,5 m/s bei geschmierten Laufbahnen ist nicht zu überschreiten. Dauerbetrieb oder höhere Verfahrgeschwindigkeiten größer 5 Zyklen pro Minute können sich negativ auf die Lebensdauer auswirken.• Die optimale Montage (vertikal) sieht den Einsatz von zwei parallel angeordneten Teleskopführungen vor, wobei die Last gleichmäßig, flächig auf den beweglichen Führungen verteilt wird. Beim Anbringen der Läuferleisten an der Konstruktion und in Bezug auf die Gesamtbelastung der Teleskopschienen müssen alle standardmäßig vorgesehenen Bohrungen M10 verwendet werden. Die maximale Schubbreite beträgt 3000 mm. • Gewindemontagelöcher M10, maximale Schraubenlänge 12 mm• Die Laufschienen und Doppel T- Profilschienen besitzen ein gefrästes Profil in runder Form, wodurch die Tragfähigkeit und Laufruhe des Systems im Vergleich zu Laufschienen mit V-Profil erhöht wird.• Temperaturbereich von -20°C bis +300°C • Die Biegung, max. 1% der Auszugslänge hängt fast ausschließlich von der Steifigkeit der mit den Führungselementen verbundenen Konstruktionen ab.• Wir empfehlen die Schmierung der Laufschienen, abhängig von Anwendungs- und Umgebungsbedingungen mindestens alle 3000 Arbeitszyklus.• Die Begrenzung des max. Hubs sollten durch externe Endanschläge gewährleistet werden, um den Kugelkäfig beim Anhalten nicht an den Anschlägen zu belasten.• Flachmontage wird nicht empfohlen, weil sich dadurch der Lastwert um 81% erringert • DZ – 220 Stunden Salzsprühtest (kein Weißrost)• Kugelgelagerte Teleskopschienen sind nicht geeignet für die Kombination " Fest - Los " Lager.• Stahlversion HPTV 8035 ebenfalls verfügbar, kontaktieren Sie uns für nähere Informationen
