Leschhorn Kordelbuchsen ähnlich DIN 179 – Präzisions-Bohrbuchsen, Form A: einseitig gerundet, d1 05,20; d2 10; l1 16; mittel

Kordelbuchsen ähnlich DIN 179 – gehärtete Präzisions-Bohrbuchsen aus Werkzeugstahl
Kordelbuchsen ähnlich DIN 179 sind hochwertige Präzisions-Bohrbuchsen für den professionellen Einsatz im Werkzeugbau, Vorrichtungsbau, Maschinenbau und in der industriellen Fertigung. Sie dienen zur präzisen Führung von Bohrern, Reibahlen und weiteren Zerspanungswerkzeugen und ermöglichen eine zuverlässige sowie wiederholgenaue Bearbeitung.
Die Kordelbuchsen werden aus hochwertigem Werkzeug- bzw. Qualitätsstahl gefertigt, gehärtet und angelassen. Bohrung und Außendurchmesser sind präzisionsgeschliffen und auf eine hohe Maßgenauigkeit ausgelegt. Dadurch bieten die Kordelbuchsen eine hohe Verschleißfestigkeit, eine sichere Werkzeugführung und eine lange Lebensdauer.
Eine Besonderheit ist die gerändelte bzw. kordierte Außenkontur. Sie unterstützt einen sicheren Presssitz in der Aufnahmebohrung und verhindert ein unerwünschtes Mitdrehen der Bohrbuchse. Dadurch eignen sich Kordelbuchsen besonders für stark beanspruchte Vorrichtungen, Bohrlehren und Anwendungen mit wiederkehrenden Bearbeitungsprozessen.
Die Kordelbuchsen sind in den Ausführungen Form A und Form B sowie in unterschiedlichen Längen – kurz, mittel und lang – erhältlich.
________________________________________
Eigenschaften der Kordelbuchsen ähnlich DIN 179
• Kordelbuchse ähnlich DIN 179
• Präzisions-Bohrbuchse für den professionellen Einsatz
• Hochwertiger Werkzeug- bzw. Qualitätsstahl
• Gehärtet und angelassen
• Härte: 740 ± 80 HV10
• Härteprüfung nach Vickers
• Bohrung präzisionsgeschliffen
• Außendurchmesser präzisionsgeschliffen
• Hohe Maßgenauigkeit
• Hohe Verschleißfestigkeit
• Lange Lebensdauer
• Präzise Werkzeugführung
• Gerändelte bzw. kordierte Außenkontur
• Sicherer Presssitz in der Aufnahme
• Hohe Verdrehsicherheit
• Für Bohrlehren und Vorrichtungen geeignet
• Für stark beanspruchte Anwendungen geeignet
• Ideal für Werkzeugbau, Vorrichtungsbau und Maschinenbau
________________________________________
Ausführung der Kordelbuchsen
Die Kordelbuchsen ähnlich DIN 179 sind in unterschiedlichen Ausführungen erhältlich. Je nach Anwendung kann zwischen Form A und Form B gewählt werden. Zusätzlich stehen unterschiedliche Baulängen zur Verfügung.
Formen
• Form A
• Form B
Längen
• kurz
• mittel
• lang
Durch die verschiedenen Ausführungen kann die passende Kordelbuchse entsprechend der Einbausituation, Werkzeugführung und erforderlichen Baulänge ausgewählt werden.
________________________________________

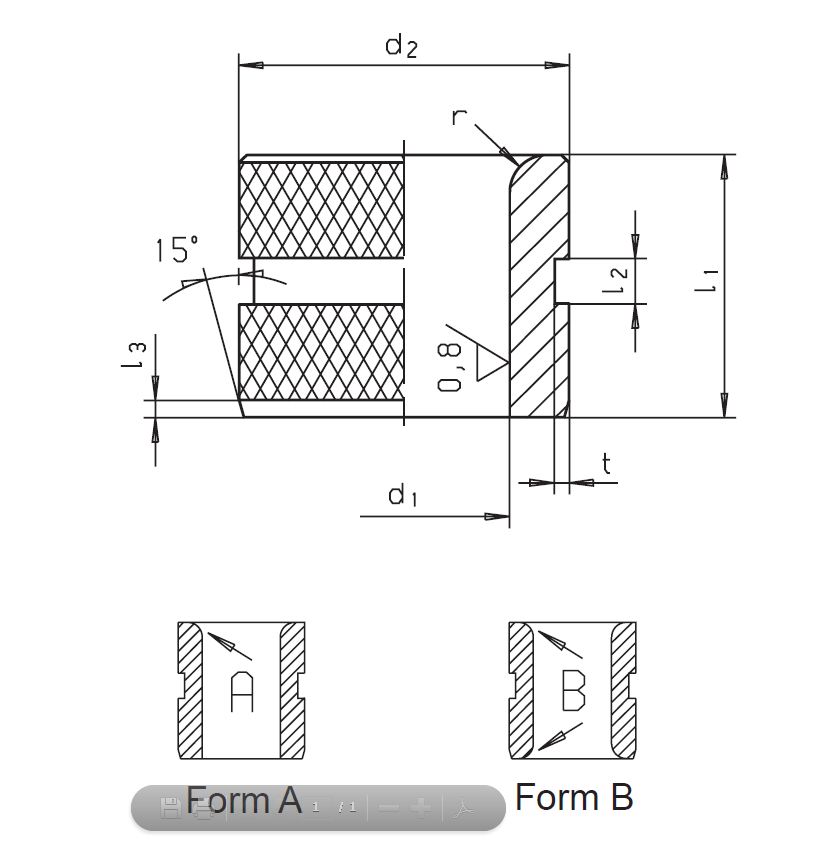

Form A – einseitig gerundet
Bei der Ausführung Form A ist die Bohrung an einem Ende gerundet. Dadurch lässt sich das eingesetzte Werkzeug von dieser Seite besonders einfach in die Kordelbuchse einführen.
Die Ausführung eignet sich insbesondere für Anwendungen, bei denen eine definierte Einbaurichtung und eine einseitige Werkzeugzuführung vorgesehen sind.
Vorteile der Form A
• Bohrung an einem Ende gerundet
• Einfaches Einführen des Werkzeugs
• Für definierte Einbaurichtung geeignet
• Präzise Werkzeugführung
• Geeignet für einseitige Werkzeugzuführung
________________________________________
Form B – beidseitig gerundet
Bei der Ausführung Form B ist die Bohrung an beiden Enden gerundet. Dadurch kann das Werkzeug von beiden Seiten in die Kordelbuchse eingeführt werden.
Diese Ausführung bietet eine flexible Einbaurichtung und eignet sich besonders für Anwendungen, bei denen eine beidseitige Werkzeugzuführung oder eine flexible Montage erforderlich ist.
Vorteile der Form B
• Bohrung an beiden Enden gerundet
• Beidseitiges Einführen des Werkzeugs
• Flexible Einbaurichtung
• Präzise Werkzeugführung
• Praktisch bei unterschiedlichen Einbausituationen
________________________________________

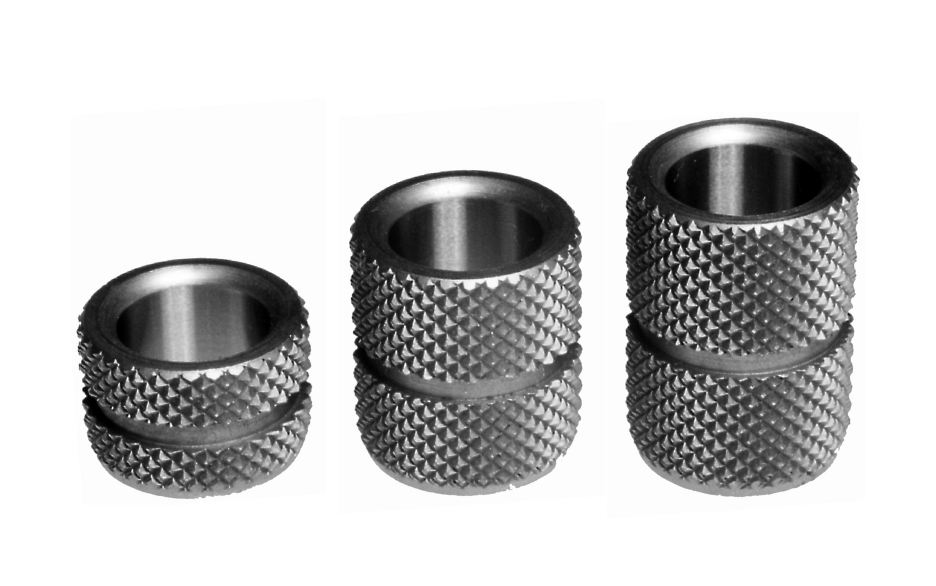

Kordelbuchsen in kurz, mittel und lang
Die Kordelbuchsen ähnlich DIN 179 sind in verschiedenen Baulängen erhältlich. Je nach Anwendung kann zwischen kurzer, mittlerer und langer Ausführung gewählt werden.
Die unterschiedlichen Längen ermöglichen eine Anpassung an die jeweilige Einbausituation und die erforderliche Führungsstrecke des Werkzeugs.
Kurze Ausführung
Die kurze Kordelbuchse eignet sich insbesondere für kompakte Vorrichtungen und Anwendungen mit begrenztem Einbauraum.
Mittlere Ausführung
Die mittlere Ausführung bietet eine ausgewogene Kombination aus kompakter Bauform und ausreichender Werkzeugführung und eignet sich für zahlreiche Standardanwendungen.
Lange Ausführung
Die lange Kordelbuchse bietet eine größere Führungsstrecke und eignet sich insbesondere für Anwendungen, bei denen eine längere Führung des Werkzeugs erforderlich ist.
________________________________________
Präzisionsgeschliffene Bohrung
Die Bohrung der Kordelbuchsen wird präzisionsgeschliffen und für eine zuverlässige Werkzeugführung ausgeführt. Dadurch entsteht eine hochwertige Führungsfläche für Bohrer, Reibahlen und weitere Zerspanungswerkzeuge.
Die präzise Innenbohrung unterstützt eine zuverlässige Werkzeugführung und eine hohe Wiederholgenauigkeit bei wiederkehrenden Bearbeitungsvorgängen.
Insbesondere bei Bohrlehren und Vorrichtungen ist eine exakt ausgeführte Bohrung entscheidend für gleichbleibende Fertigungsergebnisse.
________________________________________
Präzisionsgeschliffener Außendurchmesser
Auch der Außendurchmesser der Kordelbuchsen wird präzisionsgeschliffen. Die genaue Außenbearbeitung ermöglicht eine präzise Aufnahme in der vorgesehenen Vorrichtung.
Zusammen mit der kordierten Außenkontur entsteht ein sicherer Presssitz. Dadurch wird die Kordelbuchse zuverlässig in der Aufnahme positioniert und gegen unerwünschtes Mitdrehen gesichert.
Die präzise Außenbearbeitung unterstützt damit eine stabile und dauerhafte Verbindung zwischen Bohrbuchse und Vorrichtung.
________________________________________
Kordelkontur für sicheren Presssitz
Ein wesentliches Merkmal der Kordelbuchsen ist die gerändelte bzw. kordierte Außenkontur.
Diese Außenkontur ist speziell für einen sicheren Einbau in einer Aufnahmebohrung ausgelegt. Beim Einpressen unterstützt die Kordelung einen stabilen Sitz der Bohrbuchse und erhöht die Verdrehsicherheit.
Dadurch eignen sich Kordelbuchsen besonders für Vorrichtungen, die während des Bearbeitungsprozesses Vibrationen, wechselnden Belastungen oder häufigen Bearbeitungszyklen ausgesetzt sind.
Vorteile der Kordelkontur
• Sicherer Presssitz
• Hohe Verdrehsicherheit
• Reduziertes Risiko des Mitdrehens
• Stabile Positionierung in der Aufnahme
• Geeignet für vibrationsbeanspruchte Anwendungen
• Dauerhaft belastbare Verbindung
________________________________________
Härte und Oberfläche
Kordelbuchsen ähnlich DIN 179 werden aus hochwertigem Werkzeug- bzw. Qualitätsstahl gefertigt und anschließend gehärtet und angelassen.
Die Bohrung und der Außendurchmesser werden geschliffen. Dadurch werden die für die Funktion der Bohrbuchse wichtigen Flächen präzise bearbeitet.
Technische Daten
• Material: Werkzeugstahl bzw. Qualitätsstahl
• Wärmebehandlung: gehärtet und angelassen
• Härte: 740 ± 80 HV10
• Härteprüfung: Vickers
• Bohrung: präzisionsgeschliffen
• Außendurchmesser: präzisionsgeschliffen
• Außenkontur: kordiert bzw. gerändelt
Die gehärtete Ausführung sorgt für eine hohe Verschleißfestigkeit und macht die Kordelbuchsen für den dauerhaften Einsatz in professionellen Vorrichtungen und Bohrlehren geeignet.
________________________________________
Standard-Abmessungen
Bei häufig verwendeten Bohrbuchsen-Abmessungen, beispielsweise in Anlehnung an DIN 172, DIN 173 und DIN 179, sind zahlreiche standardisierte Bohrungsdurchmesser verfügbar.
Für Bohrungsdurchmesser bis 15,0 mm ist eine Abstufung von 0,1 mm üblich.
Bei Bohrungsdurchmessern über 15,0 mm beträgt die Abstufung 0,5 mm.
Damit steht eine große Auswahl an Bohrungsdurchmessern zur Verfügung. Die passende Kordelbuchse kann dadurch auf den jeweiligen Bohrer, die Reibahle oder das eingesetzte Zerspanungswerkzeug abgestimmt werden.
________________________________________
Zwischenmaße und abweichende Bohrungsdurchmesser
Neben den standardisierten Bohrungsdurchmessern können je nach Anwendung auch abweichende Bohrungsdurchmesser und Zwischenmaße erforderlich sein.
Für abweichende Bohrungsdurchmesser berechnen wir folgende Zuschläge pro Abmessung:
Bestellmenge Zuschlag für Zwischenmaß
1 – 2 Stück 200 %
3 – 5 Stück 150 %
6 – 9 Stück 75 %
10 – 24 Stück 20 %
25 – 49 Stück 10 %
50 – 99 Stück 5 %
ab 100 Stück 0 %
Die angegebenen Zuschläge gelten jeweils pro abweichender Bohrungsabmessung.
Ab einer Bestellmenge von 100 Stück entfällt der Zuschlag für das Zwischenmaß.
________________________________________
Leschhorn LE 08124 / LE 08125
Die Kordelbuchsen ähnlich DIN 179 sind bei uns unter den Leschhorn-Artikelnummern LE 08124 und LE 08125 erhältlich.
Die Artikelnummern ermöglichen die Auswahl der jeweiligen Ausführung und Abmessung entsprechend dem benötigten Einsatzbereich.
Je nach Ausführung stehen unterschiedliche Formen und Baulängen zur Verfügung.
________________________________________
Anwendungsbereiche
Kordelbuchsen ähnlich DIN 179 werden überall dort eingesetzt, wo Werkzeuge präzise geführt und Bohrungen mit hoher Wiederholgenauigkeit hergestellt werden müssen.
Typische Einsatzgebiete sind:
• Werkzeugbau
• Vorrichtungsbau
• Maschinenbau
• Formenbau
• Lehrenbau
• Sondermaschinenbau
• CNC-Fertigung
• Bohrlehren
• Montagevorrichtungen
• Serienfertigung
• Präzisionsfertigung
________________________________________
Wann werden Kordelbuchsen eingesetzt?
Kordelbuchsen werden eingesetzt, wenn Bohrer, Reibahlen oder andere Zerspanungswerkzeuge während der Bearbeitung exakt geführt werden müssen.
Die präzise Bohrung unterstützt eine definierte Werkzeugposition und hilft dabei, ein Verlaufen des Werkzeugs zu vermeiden. Gleichzeitig sorgt die gehärtete Ausführung für eine hohe Verschleißfestigkeit.
Die kordierte Außenkontur bietet zusätzliche Vorteile bei der Befestigung in der Vorrichtung. Sie unterstützt einen sicheren Presssitz und verhindert ein unerwünschtes Mitdrehen der Bohrbuchse.
Besonders bei wiederkehrenden Bearbeitungsprozessen und hohen Stückzahlen bieten Kordelbuchsen wichtige Vorteile:
• Gleichbleibende Bohrungsqualität
• Exakte Werkzeugpositionierung
• Hohe Wiederholgenauigkeit
• Reduzierter Werkzeugverschleiß
• Sichere Positionierung der Bohrbuchse
• Hohe Verdrehsicherheit
• Lange Standzeit der Vorrichtung
• Reproduzierbare Fertigungsergebnisse
• Hohe Prozesssicherheit
________________________________________
Typische Einsatzgebiete
Kordelbuchsen ähnlich DIN 179 werden bevorzugt eingesetzt bei:
• Bohrlehren
• Stark beanspruchten Vorrichtungen
• Serienfertigung
• Werkzeugbau
• Vorrichtungsbau
• Maschinenbau
• CNC-Bearbeitung
• Sondermaschinenbau
• Montagevorrichtungen
• Anwendungen mit Vibrationen
• Häufigem Werkzeugwechsel
• Präzisionsfertigung
________________________________________
Vorteile von Kordelbuchsen ähnlich DIN 179
Die Kombination aus hochwertigem und gehärtetem Stahl, präzisionsgeschliffenen Funktionsflächen und kordierter Außenkontur macht diese Bohrbuchsen zu zuverlässigen Komponenten für professionelle Vorrichtungen und Bohrlehren.
Die geschliffene Bohrung ermöglicht eine präzise Werkzeugführung. Die gehärtete Ausführung sorgt für eine hohe Verschleißfestigkeit. Gleichzeitig unterstützt die Kordelkontur einen sicheren Presssitz und eine hohe Verdrehsicherheit.
Ihre Vorteile auf einen Blick
• Ähnlich DIN 179
• Präzisions-Bohrbuchse für professionelle Anwendungen
• Präzisionsgeschliffene Bohrung
• Präzisionsgeschliffener Außendurchmesser
• Hochwertiger Werkzeug- bzw. Qualitätsstahl
• Gehärtet und angelassen
• Härte 740 ± 80 HV10
• Hohe Maßgenauigkeit
• Hohe Verschleißfestigkeit
• Lange Lebensdauer
• Präzise Werkzeugführung
• Kordierte Außenkontur
• Sicherer Presssitz
• Hohe Verdrehsicherheit
• Reduziertes Risiko des Mitdrehens
• Form A und Form B erhältlich
• Kurz, mittel und lang erhältlich
• Standard- und Zwischenmaße möglich
• Für stark beanspruchte Vorrichtungen geeignet
• Ideal für Serienfertigung und Dauerbetrieb
________________________________________
Warum Kordelbuchsen ähnlich DIN 179?
Kordelbuchsen ähnlich DIN 179 verbinden präzise Werkzeugführung mit einer besonders sicheren Befestigung in der Aufnahme. Die präzisionsgeschliffene Bohrung ermöglicht eine zuverlässige Führung von Bohrern, Reibahlen und weiteren Zerspanungswerkzeugen.
Der gehärtete Werkzeug- bzw. Qualitätsstahl sorgt für eine hohe Verschleißfestigkeit und eine lange Lebensdauer. Gleichzeitig unterstützt die kordierte Außenkontur einen sicheren Presssitz und verhindert ein unerwünschtes Mitdrehen der Bohrbuchse.
Mit den Ausführungen Form A und Form B sowie den verfügbaren Längen kurz, mittel und lang lassen sich die Kordelbuchsen an unterschiedliche Einbausituationen und Anwendungen anpassen.
Damit eignen sich Kordelbuchsen ähnlich DIN 179 hervorragend für anspruchsvolle Anwendungen im Werkzeugbau, Vorrichtungsbau, Maschinenbau, Formenbau und in der industriellen Serienfertigung.
Kordelbuchsen ähnlich DIN 179 – präzise, verschleißfest und verdrehsicher für professionelle Bohrlehren, Vorrichtungen und industrielle Fertigungsprozesse.
