Produktnummer:
10214715
Herstellernummer:
IBZR-426-432-E-A2
Hersteller:
LE70072-Leschhorn

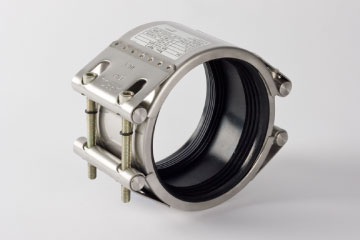

Leschhorn REP2 zweiteilige, IBZR DN 426-432 mm, Breite 200mm, Dauerbetriebsdruck PS 9bar, Material W4 (A2), Gummi EPDM mit Trinkwasserzulassung, 2 Verschlüsse
Betriebsdruck bar:
9
Breite:
200
DA:
426-432
Dichtung:
EPDM
Material:
W4 (A2)
Produktanfrage
LS Reparatur Rohrkupplungen, zweiteilig bis PN 30
Beschreibung
zweiteilige Flexible Hochdruck Reparatur Rohrbruch Kupplungen für die Reparatur von Rohrleitungen aus dem Arpol Programm.
REP2 Hochdruck Reparaturkupplung:
Breite bis 200 mm: Serie IBZR bis IGZR, IBZ3 bis IGZ3
Breite bis 300 mm: Serie IBWR bis IGWR, IBW3 bis IGW3
REP Hochdruck Reparaturkupplung, siehe Artikel 10214529:
Breite bis 95 mm: Serie IBXC - IBXR
Breite bis 140 mm: Serie IBYR bis FYR ; IBY3 bis IFY3
Auf Anfrage:
C-Stahl beschichtet Breite 200 mm:
Serie AFZR Bis AGZR, AFZ3 bis AGZ3
C-Stahl beschichtet Breite 300 mm:
AFWR bis AGWR, AFW3 bis AGW3
Material: Gehäuse, Bolzen und Verschlußblech 1.4307, Schrauben 1.4301
Dichtgummi: EPDM / NBR;
andere Dichtungen auf Anfrage
Prüfdruck = 1,5 x PS
Dauerbetriebsdruck PS bis 30 bar
Nenndurchmesser dient als Orientierung der Druckskala. Bitte prüfen Sie vor Auftragserteilung die exakten Außendurchmesser der zu verbindenden bzw. zu reparierenden Rohre. Die Rohrkupplungen werden nach Auftrag gefertigt, Stornierung oder Rücksendungen können nicht akzeptiert werden.
Herstellung aller Durchmesser innerhalb des DN Bereiches.
Andere Größen und Materialien auf Anfrage.
Bei Anschluss von PE- und PVC-Rohren ist immer eine Stützhülse LS1-I zu verwenden.
REP2 Hochdruck Reparaturkupplung:
Breite bis 200 mm: Serie IBZR bis IGZR, IBZ3 bis IGZ3
Breite bis 300 mm: Serie IBWR bis IGWR, IBW3 bis IGW3
REP Hochdruck Reparaturkupplung, siehe Artikel 10214529:
Breite bis 95 mm: Serie IBXC - IBXR
Breite bis 140 mm: Serie IBYR bis FYR ; IBY3 bis IFY3
Auf Anfrage:
C-Stahl beschichtet Breite 200 mm:
Serie AFZR Bis AGZR, AFZ3 bis AGZ3
C-Stahl beschichtet Breite 300 mm:
AFWR bis AGWR, AFW3 bis AGW3
Material: Gehäuse, Bolzen und Verschlußblech 1.4307, Schrauben 1.4301
Dichtgummi: EPDM / NBR;
andere Dichtungen auf Anfrage
Prüfdruck = 1,5 x PS
Dauerbetriebsdruck PS bis 30 bar
Nenndurchmesser dient als Orientierung der Druckskala. Bitte prüfen Sie vor Auftragserteilung die exakten Außendurchmesser der zu verbindenden bzw. zu reparierenden Rohre. Die Rohrkupplungen werden nach Auftrag gefertigt, Stornierung oder Rücksendungen können nicht akzeptiert werden.
Herstellung aller Durchmesser innerhalb des DN Bereiches.
Andere Größen und Materialien auf Anfrage.
Bei Anschluss von PE- und PVC-Rohren ist immer eine Stützhülse LS1-I zu verwenden.
Eigenschaften
| Betriebsdruck bar: | 9 |
|---|---|
| Breite: | 200 |
| DA: | 426-432 |
| Dichtung: | EPDM |
| Material: | W4 (A2) |
| Nennweite (DN): | 400 |
Dokumente
6
| Variante | Dichtung | Material | DA | Breite | Betriebsdruck bar | Preis |
|---|---|---|---|---|---|---|
|
10214901 (ICZR-968-984-E-5-A2) |
EPDM | W4 (A2) | 968-984 | 200 | 5 | ab 1.003,58 € |
|
10324751 (IBZR-166-178-A2SA23) |
Silikon blau | W4 (A2) | 166-178 | 200 | 23 | ab 736,23 € |
|
10324752 (IBZR-217-229-A2SA18) |
Silikon blau | W4 (A2) | 217-229 | 200 | 18 | ab 792,12 € |
|
10214715 (IBZR-426-432-E-A2) |
EPDM | W4 (A2) | 426-432 | 200 | 9 | Auf Anfrage |
|
10214885 (ICZR-154-164-E-30-A2) |
EPDM | W4 (A2) | 156-168 | 200 | 30 | Auf Anfrage |
|
10214886 (ICZR-214-224-E-24-A2) |
EPDM | W4 (A2) | 217-229 | 200 | 24 | Auf Anfrage |
|
10214887 (ICZR-268-278-E-19) |
EPDM | W4 (A2) | 268-278 | 200 | 19 | Auf Anfrage |
|
10214888 (ICZR-319-329-E-16) |
EPDM | W4 (A2) | 319-329 | 200 | 16 | Auf Anfrage |
|
10214889 (ICZR-350-360-E-14) |
EPDM | W4 (A2) | 350-360 | 200 | 14 | Auf Anfrage |
|
10214890 (ICZR-400-410-E-13) |
EPDM | W4 (A2) | 400-410 | 200 | 13 | Auf Anfrage |
|
10214891 (ICZR-452-462-E-11) |
EPDM | W4 (A2) | 452-462 | 200 | 11 | Auf Anfrage |
|
10214892 (ICZR-503-513-E-10) |
EPDM | W4 (A2) | 503-513 | 200 | 10 | Auf Anfrage |
|
10214894 (ICZR-554-564-E-9) |
EPDM | W4 (A2) | 554-564 | 200 | 9 | Auf Anfrage |
|
10214895 (ICZR-605-615-E-9) |
EPDM | W4 (A2) | 605-615 | 200 | 9 | Auf Anfrage |
|
10214896 (ICZR-650-666-A2E-8) |
EPDM | W4 (A2) | 650-666 | 200 | 8 | Auf Anfrage |
|
10214897 (ICZR-706-716-A2E7) |
EPDM | W4 (A2) | 706-716 | 200 | 7 | Auf Anfrage |
|
10214898 (ICZR-757-767-E-7) |
EPDM | W4 (A2) | 757-767 | 200 | 7 | Auf Anfrage |
|
10214899 (ICZR-808-818-E-6) |
EPDM | W4 (A2) | 808-818 | 200 | 6 | Auf Anfrage |
|
10214900 (ICZR-851-861-E-6) |
EPDM | W4 (A2) | 851-861 | 200 | 6 | Auf Anfrage |
|
10214902 (ICZR-960-970-E-5) |
EPDM | W4 (A2) | 960-970 | 200 | 5 | Auf Anfrage |
|
10214903 (ICZR-1011-1021-E-5) |
EPDM | W4 (A2) | 1011-1021 | 200 | 5 | Auf Anfrage |
|
10214905 (ICZR-1052-1062-E-5) |
EPDM | W4 (A2) | 1052-1062 | 200 | 5 | Auf Anfrage |
|
10214906 (ICZR-1113-1123-E-5) |
EPDM | W4 (A2) | 1113-1123 | 200 | 5 | Auf Anfrage |
|
10214907 (ICZR-1163-1173-E-5) |
EPDM | W4 (A2) | 1163-1173 | 200 | 5 | Auf Anfrage |
|
10214908 (ICZR-1214-1224-E-4) |
EPDM | W4 (A2) | 1214-1224 | 200 | 4 | Auf Anfrage |
|
10214926 (IFWR-350-360-E-28) |
EPDM | W4 (A2) | 350-360 | 300 | 28 | Auf Anfrage |
|
10214965 (IFWR-400-410-E-25) |
EPDM | W4 (A2) | 400-410 | 300 | 25 | Auf Anfrage |
|
10214966 (IFWR- 452-462-E-22) |
EPDM | W4 (A2) | 452-462 | 300 | 22 | Auf Anfrage |
|
10214967 (IFWR-503-513-E-20) |
EPDM | W4 (A2) | 503-513 | 300 | 20 | Auf Anfrage |
|
10214968 (IFWR-554-564-E-19) |
EPDM | W4 (A2) | 554-564 | 300 | 19 | Auf Anfrage |
|
10214969 (IFWR-605-615-E-17) |
EPDM | W4 (A2) | 605-615 | 300 | 17 | Auf Anfrage |
|
10214970 (IFWR-655-665-E-16) |
EPDM | W4 (A2) | 655-665 | 300 | 16 | Auf Anfrage |
|
10214972 (IFWR-706-716-E-15) |
EPDM | W4 (A2) | 706-716 | 300 | 15 | Auf Anfrage |
|
10214973 (IFWR-757-767-E-14) |
EPDM | W4 (A2) | 757-767 | 300 | 14 | Auf Anfrage |
|
10214974 (IFWR-808-818-E-13) |
EPDM | W4 (A2) | 808-818 | 300 | 13 | Auf Anfrage |
|
10214975 (IFWR-851-861-E-12) |
EPDM | W4 (A2) | 851-861 | 300 | 12 | Auf Anfrage |
|
10214976 (IFWR-909-919-E-12) |
EPDM | W4 (A2) | 909-919 | 300 | 12 | Auf Anfrage |
|
10214977 (IFWR- 960-970-E-11) |
EPDM | W4 (A2) | 960-970 | 300 | 11 | Auf Anfrage |
|
10214978 (IFWR-1052-1062-E-10) |
EPDM | W4 (A2) | 1052-1062 | 300 | 10 | Auf Anfrage |
|
10214979 (IFWR-1062-1072 -E-10) |
EPDM | W4 (A2) | 1062-1072 | 300 | 10 | Auf Anfrage |
|
10214980 (IFWR-1113-1123-E-9) |
EPDM | W4 (A2) | 1113-1123 | 300 | 9 | Auf Anfrage |
|
10214981 (IFWR-1163-1173-E-9) |
EPDM | W4 (A2) | 1163-1173 | 300 | 9 | Auf Anfrage |
|
10214982 (IFWR-1214-1224-E-9) |
EPDM | W4 (A2) | 1214-1224 | 300 | 9 | Auf Anfrage |
|
10214983 (IFWR-1250-1260-E-8) |
EPDM | W4 (A2) | 1250-1260 | 300 | 8 | Auf Anfrage |
|
10214984 (IFWR-1316-1326-E-8) |
EPDM | W4 (A2) | 1316-1326 | 300 | 8 | Auf Anfrage |
|
10214985 (IFWR-1326-1336-E-8) |
EPDM | W4 (A2) | 1326-1336 | 300 | 8 | Auf Anfrage |
|
10214986 (IFWR-1417-1427-E-7) |
EPDM | W4 (A2) | 1417-1427 | 300 | 7 | Auf Anfrage |
|
10214987 (IFWR-1457-1467-E-7) |
EPDM | W4 (A2) | 1457-1467 | 300 | 7 | Auf Anfrage |
|
10214988 (IFWR-1519-1529-E-7) |
EPDM | W4 (A2) | 1519-1529 | 300 | 7 | Auf Anfrage |
|
10214989 (IFWR-1530-1540-E-7) |
EPDM | W4 (A2) | 1530-1540 | 300 | 7 | Auf Anfrage |
|
10214990 (IFWR-1621-1631-E-7) |
EPDM | W4 (A2) | 1621-1631 | 300 | 7 | Auf Anfrage |
|
10214991 (IFWR-1663-1673-E-6) |
EPDM | W4 (A2) | 1663-1673 | 300 | 6 | Auf Anfrage |
|
10214992 (IFWR-1721-1731-E-6) |
EPDM | W4 (A2) | 1721-1731 | 300 | 6 | Auf Anfrage |
|
10214993 (IFWR- 1734-1744-E-6) |
EPDM | W4 (A2) | 1734-1744 | 300 | 6 | Auf Anfrage |
|
10214994 (IFWR-1824-1834-E-6) |
EPDM | W4 (A2) | 1824-1834 | 300 | 6 | Auf Anfrage |
|
10214995 (IFWR-1870-1880-E-6) |
EPDM | W4 (A2) | 1870-1880 | 300 | 6 | Auf Anfrage |
|
10214996 (IFWR-1925-1935-E-6) |
EPDM | W4 (A2) | 1925-1935 | 300 | 6 | Auf Anfrage |
|
10214997 (IFWR-1938-1948-E-5) |
EPDM | W4 (A2) | 1938-1948 | 300 | 5 | Auf Anfrage |
|
10214998 (IFWR-2027-2037-E-5) |
EPDM | W4 (A2) | 2027-2037 | 300 | 5 | Auf Anfrage |
|
10215007 (IBYR-271-283-HE15) |
EPDM | W4 (A2) | 271-283 | 140 | 15 | Auf Anfrage |
|
10219383 (IBZR-706-722-A2SR6) |
Silikon blau | W4 (A2) | 706-722 | 200 | 7 | Auf Anfrage |
|
10219384 (IBZR-808-824-A2SR5) |
Silikon blau | W4 (A2) | 808-824 | 200 | 5 | Auf Anfrage |
|
10219386 (ICZR-908-924-R-5-A2) |
Silikon blau | W4 (A2) | 908-924 | 200 | 5 | Auf Anfrage |
|
10219387 (ICZR-1010-1026-A2SR5) |
Silikon blau | W4 (A2) | 1010-1026 | 200 | 5 | Auf Anfrage |
|
10219388 (ICZR-1208-1224-A2SR4) |
Silikon blau | W4 (A2) | 1208-1224 | 200 | 4 | Auf Anfrage |
|
10219623 (IGZR-706-722-A2SR18) |
Silikon blau | W4 (A2) | 706-722 | 200 | 18 | Auf Anfrage |
|
10219624 (IGZR-808-824-A2SR16) |
Silikon blau | W4 (A2) | 808-824 | 200 | 16 | Auf Anfrage |
|
10219625 (IHFZR-916-A2SR18) |
Silikon blau | W4 (A2) | 916 | 200 | 18 | Auf Anfrage |
|
10219626 (IHFZR-1018-A2SR5) |
Silikon blau | W4 (A2) | 1018 | 200 | 16 | Auf Anfrage |
|
10219627 (IHFZR-1216-A2SR14) |
Silikon blau | W4 (A2) | 1216 | 200 | 14 | Auf Anfrage |
|
10220012 (IFWR-1010-1020-E-10) |
EPDM | W4 (A2) | 1010-1020 | 300 | 10 | Auf Anfrage |
|
10220147 (IHGWR-635-A2-E32) |
EPDM | W4 (A2) | 635 | 300 | 32 | Auf Anfrage |
|
10220148 (IHGWR-610-A2-E32) |
EPDM | W4 (A2) | 610 | 300 | 32 | Auf Anfrage |
|
10220149 (IHGWR-622-A2-E32) |
EPDM | W4 (A2) | 622 | 300 | 21 | Auf Anfrage |
|
10220150 (IHGWR-738-A2-E28) |
EPDM | W4 (A2) | 738 | 300 | 28 | Auf Anfrage |
|
10220151 (IHGWR-711-A2-E28) |
EPDM | W4 (A2) | 711 | 300 | 28 | Auf Anfrage |
|
10220152 (IHGWR-720-A2-E28) |
EPDM | W4 (A2) | 720 | 300 | 28 | Auf Anfrage |
|
10220153 (IHGWR-842-A2-E25) |
EPDM | W4 (A2) | 842 | 300 | 25 | Auf Anfrage |
|
10220154 (IHGWR-920-A2-E22) |
EPDM | W4 (A2) | 920 | 300 | 22 | Auf Anfrage |
|
10220155 (IHGWR-1048-A2-E20) |
EPDM | W4 (A2) | 1048 | 300 | 20 | Auf Anfrage |
|
10220156 (IHGWR-1020-A2-E20) |
EPDM | W4 (A2) | 1020 | 300 | 20 | Auf Anfrage |
|
10220157 (IHGWR-1255-A2-E17) |
EPDM | W4 (A2) | 1255 | 300 | 17 | Auf Anfrage |
|
10242167 (IBYR-217-229-E-23-A2) |
EPDM | W4 (A2) | 217-229 | 140 | 23 | Auf Anfrage |
|
10297854 (IBYR-372-384-E-11-A2) |
EPDM | W4 (A2) | 372-384 | 140 | 11 | Auf Anfrage |
|
10298430 (IFZR-525-541-E-20-A2) |
EPDM | W4 (A2) | 525-541 | 200 | 20 | Auf Anfrage |
