Produktnummer:
10021030
Herstellernummer:
INSTAL-ICY-1117.6-A4 E5
Hersteller:
LE70072-Leschhorn

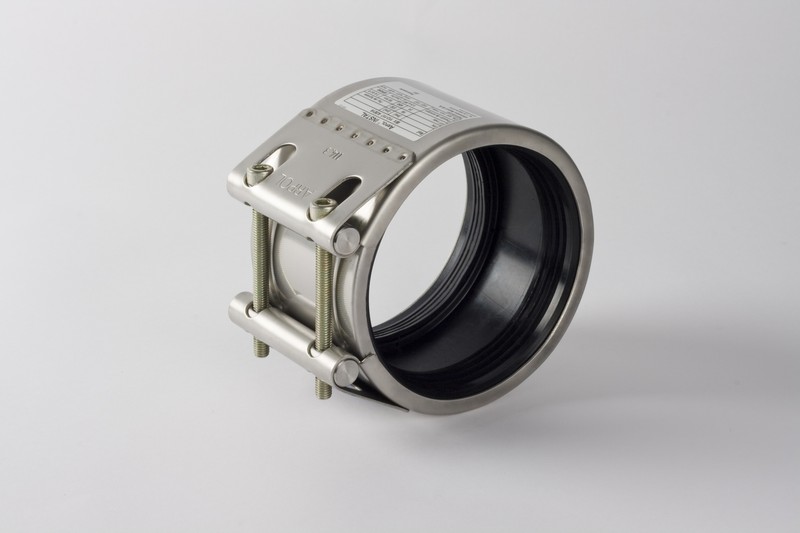

Leschhorn Rohrkupplung INSTAL zur Verbindung, EPDM, Serie ICY, DN 1100; DA 1117,6; PS Betriebsdruck =5; Baulänge 140, Material A4, Dichtung EPDM
DA:
1117,6
Material:
A4 (W5*)
LE INSTAL Breite 140, Serie IBY bis ICY, Rohrkupplung zur Verbindung, DN 150-1200
Beschreibung

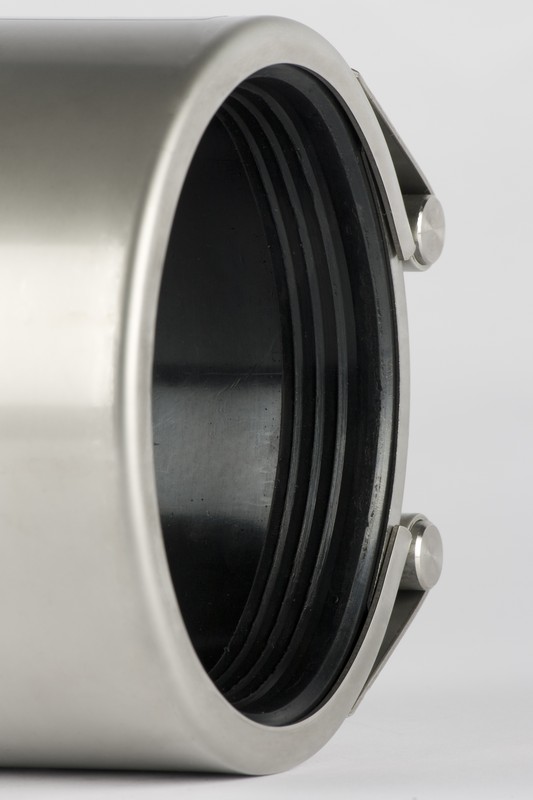

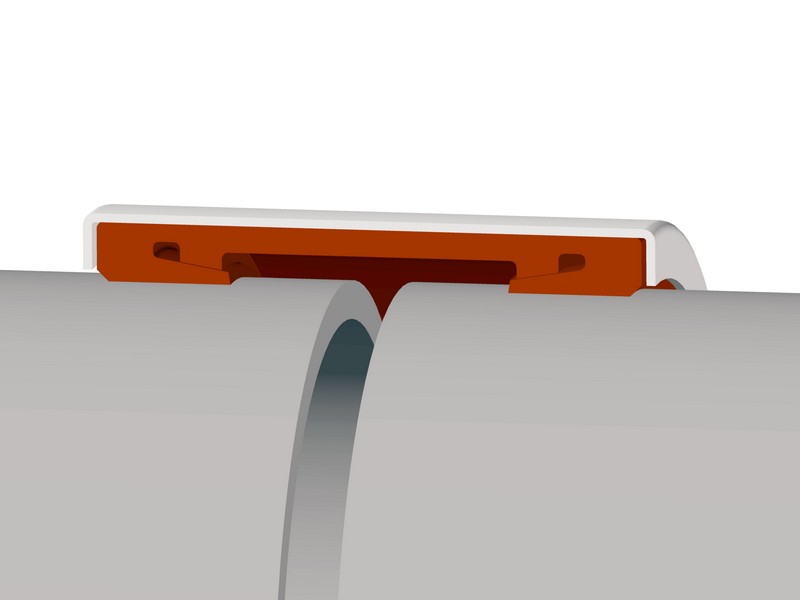

Flexible Rohrkupplung für die VERBINDUNG von Rohrleitungen, INSTAL ist einsetzbar auf folgenden Rohrmaterialien: Stahl, Gusseisen, Faserzement, Beton, GFK, PE/PVC (nur, wenn keine axiale Bewegung der Leitung vorhanden ist). Nenndurchmesser: DN 150 bis DN 1200. Dauerbetriebsdruck: 30 bis 4 bar
Zulässige Toleranzen für INSTAL:

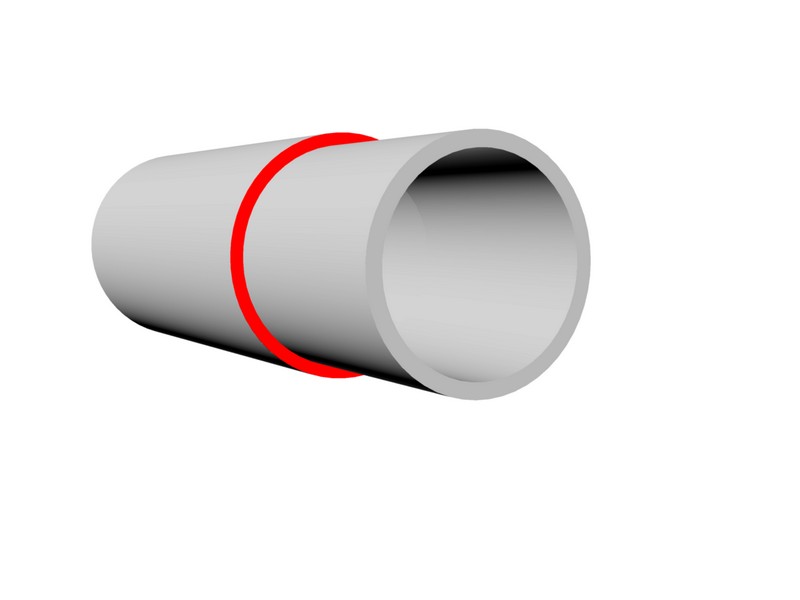

- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;

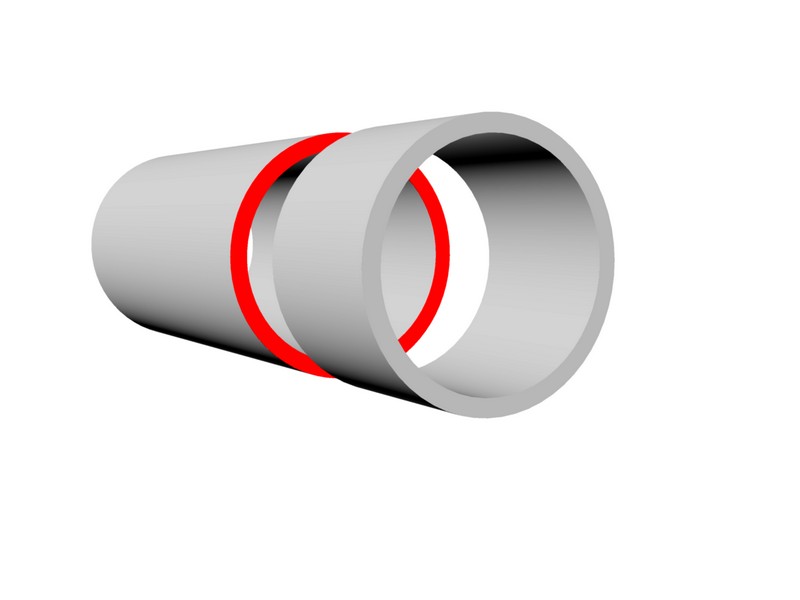

- Verbindung von Rohren mit Rohrendenabstand;

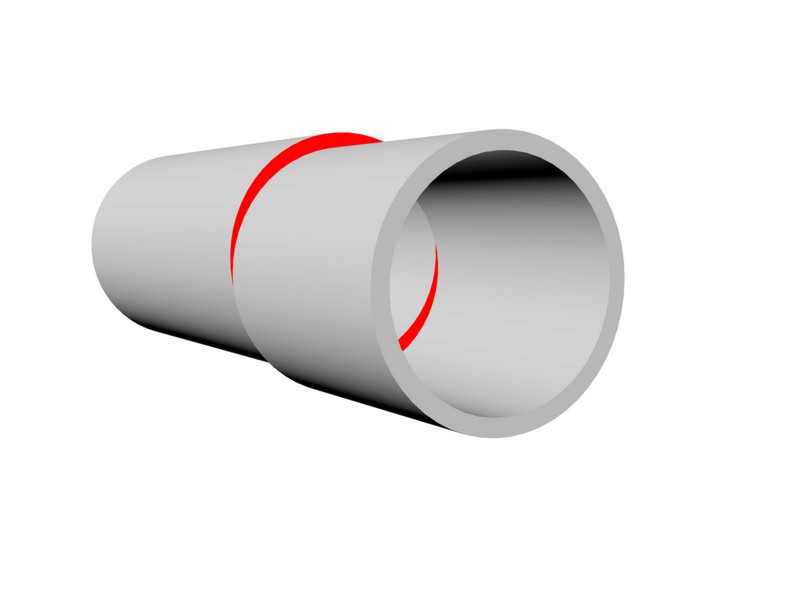

- Verbindung von Rohren mit Achsversatz;

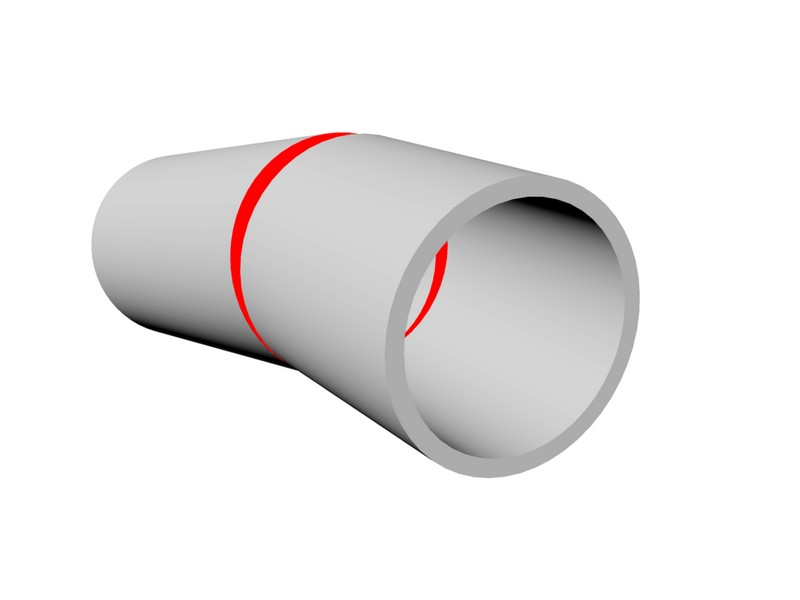

- Verbindung von Rohren mit Auswinkelung;

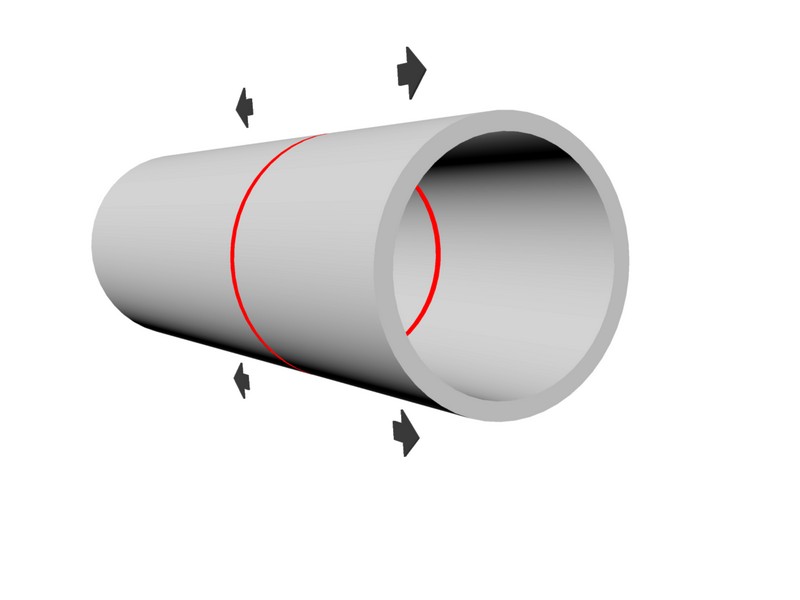

- Verbindung von Rohren mit axialer Bewegung.
Anwendungsbeispiele für INSTAL:

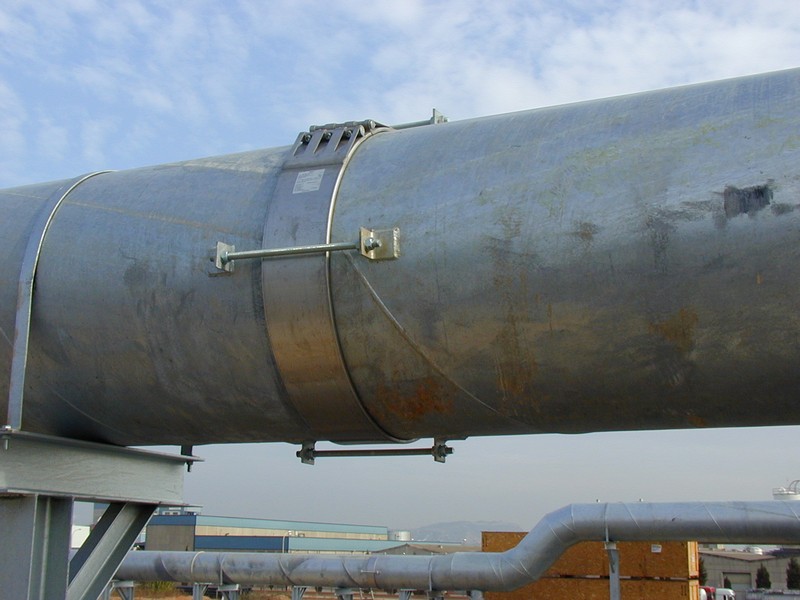

- Installation einer Stahlrohrleitung in einer Kläranlage;
- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;
- Verbindung einer GFK-Leitung mit einer Absperrklappe;
- Installation innerhalb einer Verteilkammer;
- Installation einer GFK-Rohrleitung zur Wasserversorgung;
- Installation einer verzinkten Stahlleitung zur Luftzufuhr;
- Installation einer Abwasserleitung aus Edelstahl.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W2
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet Beschichtung.
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Auf Anfrage: Material W2, Dichtung: NBR, Silikon blau mit Trinkwasserzulassung
Zulässige Toleranzen für INSTAL:
- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;
- Verbindung von Rohren mit Rohrendenabstand;
- Verbindung von Rohren mit Achsversatz;
- Verbindung von Rohren mit Auswinkelung;
- Verbindung von Rohren mit axialer Bewegung.
Anwendungsbeispiele für INSTAL:
- Installation einer Stahlrohrleitung in einer Kläranlage;
- Verbindung von zwei Verteilkammern mit einem GFK-Rohrstück;
- Verbindung einer GFK-Leitung mit einer Absperrklappe;
- Installation innerhalb einer Verteilkammer;
- Installation einer GFK-Rohrleitung zur Wasserversorgung;
- Installation einer verzinkten Stahlleitung zur Luftzufuhr;
- Installation einer Abwasserleitung aus Edelstahl.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W2
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus Kohlenstoffstahl mit Dacromet Beschichtung.
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für Material W4/W5, Dichtung EPDM.
Auf Anfrage: Material W2, Dichtung: NBR, Silikon blau mit Trinkwasserzulassung

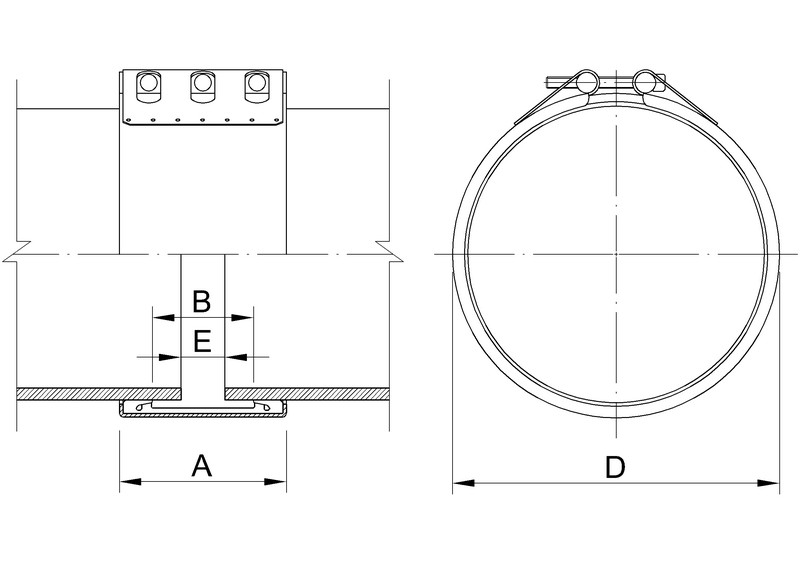

Eigenschaften
| A: | 140 |
|---|---|
| AM: | 70 |
| B: | 86 |
| DA: | 1117,6 |
| E1: | 10 |
| E2: | 35 |
| Material: | A4 (W5*) |
| Nennweite (DN): | 1100 |
| PS: | 5 |
| Verschluss: | M12 |
| d (mm): | DA + 24 |
