Produktnummer:
10096695
Herstellernummer:
1005C02.20
Hersteller:
LE70058-Leschhorn

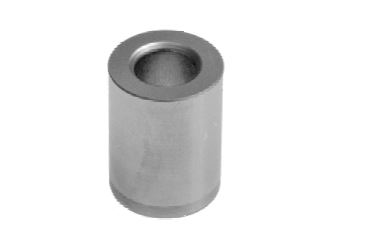

Leschhorn Stempelführungsbuchsen DIN 9845 C, mit Fase oder Zentrieransatz, d1 02.20; d2 07; l1 12;
d1 H7:
02,20
d2 n6:
07
l1:
12
r2:
1,0
t:
0,01
Produktanfrage
DIN 9845 Stempelführungsbuchsen Form C
Beschreibung
Härte: HRC 62 + 2
Ausführung: Aus Spezialstahl hergestellt, gehärtet, innen und aussen toleranzhaltig geschliffen.
Abstufung der Bohrung:
d1 bis 15 um 0,1 mm, ab 15 um 0,5mm.
Zwischenmasse werden gegen Aufpreis geliefert:
Preis- und Lieferanfrage für Buchsen mit Zwischenmassen
Ausführung: Aus Spezialstahl hergestellt, gehärtet, innen und aussen toleranzhaltig geschliffen.
Abstufung der Bohrung:
d1 bis 15 um 0,1 mm, ab 15 um 0,5mm.
Zwischenmasse werden gegen Aufpreis geliefert:
Preis- und Lieferanfrage für Buchsen mit Zwischenmassen
Eigenschaften
| d1 H7: | 02,20 |
|---|---|
| d2 n6: | 07 |
| l1: | 12 |
| r2: | 1,0 |
| t: | 0,01 |
Dokumente
1
| Variante | d1 H7 | d2 n6 | l1 | r2 | t | Preis |
|---|---|---|---|---|---|---|
|
10096680 (1005C00.75) |
00,75 | 05 | 09 | 1,0 | 0,01 | Auf Anfrage |
|
10096681 (1005C00.80) |
00,80 | 05 | 09 | 1,0 | 0,01 | Auf Anfrage |
|
10096682 (1005C00.90) |
00,90 | 05 | 09 | 1,0 | 0,01 | Auf Anfrage |
|
10096683 (1005C01.00) |
01,00 | 05 | 09 | 1,0 | 0,01 | Auf Anfrage |
|
10096684 (1005C01.10) |
01,10 | 06 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096685 (1005C01.20) |
01,20 | 06 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096686 (1005C01.30) |
01,30 | 06 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096687 (1005C01.40) |
01,40 | 06 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096688 (1005C01.50) |
01,50 | 06 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096689 (1005C01.60) |
01,60 | 06 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096690 (1005C01.70) |
01,70 | 06 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096691 (1005C01.80) |
01,80 | 06 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096692 (1005C01.90) |
01,90 | 06 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096693 (1005C02.00) |
02,00 | 06 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096694 (1005C02.10) |
02,10 | 07 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096695 (1005C02.20) |
02,20 | 07 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096696 (1005C02.30) |
02,30 | 07 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096697 (1005C02.40) |
02,40 | 07 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096698 (1005C02.50) |
02,50 | 07 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096699 (1005C02.60) |
02,60 | 07 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096700 (1005C02.70) |
02,70 | 07 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096701 (1005C02.80) |
02,80 | 07 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096702 (1005C02.90) |
02,90 | 07 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096703 (1005C03.00) |
03,00 | 07 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096704 (1005C03.10) |
03,10 | 08 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096705 (1005C03.20) |
03,20 | 08 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096706 (1005C03.30) |
03,30 | 08 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096707 (1005C03.40) |
03,40 | 08 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096708 (1005C03.50) |
03,50 | 08 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096709 (1005C03.60) |
03,60 | 08 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096710 (1005C03.70) |
03,70 | 08 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096711 (1005C03.80) |
03,80 | 08 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096712 (1005C03.90) |
03,90 | 08 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096713 (1005C04.00) |
04,00 | 08 | 12 | 1,0 | 0,01 | Auf Anfrage |
|
10096714 (1005C04.10) |
04,10 | 10 | 16 | 1,0 | 0,01 | Auf Anfrage |
|
10096715 (1005C04.20) |
04,20 | 10 | 16 | 1,0 | 0,01 | Auf Anfrage |
|
10096716 (1005C04.30) |
04,30 | 10 | 16 | 1,0 | 0,01 | Auf Anfrage |
|
10096717 (1005C04.40) |
04,40 | 10 | 16 | 1,0 | 0,01 | Auf Anfrage |
|
10096718 (1005C04.50) |
04,50 | 10 | 16 | 1,0 | 0,01 | Auf Anfrage |
|
10096719 (1005C04.60) |
04,60 | 10 | 16 | 1,0 | 0,01 | Auf Anfrage |
|
10096720 (1005C04.70) |
04,70 | 10 | 16 | 1,0 | 0,01 | Auf Anfrage |
|
10096721 (1005C04.80) |
04,80 | 10 | 16 | 1,0 | 0,01 | Auf Anfrage |
|
10096722 (1005C04.90) |
04,90 | 10 | 16 | 1,0 | 0,01 | Auf Anfrage |
|
10096723 (1005C05.00) |
05,00 | 10 | 16 | 1,0 | 0,01 | Auf Anfrage |
|
10096724 (1005C05.10) |
05,10 | 12 | 16 | 1,5 | 0,02 | Auf Anfrage |
|
10096725 (1005C05.20) |
05,20 | 12 | 16 | 1,5 | 0,02 | Auf Anfrage |
|
10096726 (1005C05.30) |
05,30 | 12 | 16 | 1,5 | 0,02 | Auf Anfrage |
|
10096727 (1005C05.40) |
05,40 | 12 | 16 | 1,5 | 0,02 | Auf Anfrage |
|
10096728 (1005C05.50) |
05,50 | 12 | 16 | 1,5 | 0,02 | Auf Anfrage |
|
10096729 (1005C05.60) |
05,60 | 12 | 16 | 1,5 | 0,02 | Auf Anfrage |
|
10096730 (1005C05.70) |
05,70 | 12 | 16 | 1,5 | 0,02 | Auf Anfrage |
|
10096731 (1005C05.80) |
05,80 | 12 | 16 | 1,5 | 0,02 | Auf Anfrage |
|
10096732 (1005C05.90) |
05,90 | 12 | 16 | 1,5 | 0,02 | Auf Anfrage |
|
10096733 (1005C06.00) |
06,00 | 12 | 16 | 1,5 | 0,02 | Auf Anfrage |
|
10096734 (1005C06.10) |
06,10 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096735 (1005C06.20) |
06,20 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096736 (1005C06.30) |
06,30 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096737 (1005C06.40) |
06,40 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096738 (1005C06.50) |
06,50 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096739 (1005C06.60) |
06,60 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096740 (1005C06.70) |
06,70 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096741 (1005C06.80) |
06,80 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096742 (1005C06.90) |
06,90 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096743 (1005C07.00) |
07,00 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096744 (1005C07.10) |
07,10 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096745 (1005C07.20) |
07,20 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096746 (1005C07.30) |
07,30 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096747 (1005C07.40) |
07,40 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096748 (1005C07.50) |
07,50 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096749 (1005C07.60) |
07,60 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096750 (1005C07.70) |
07,70 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096751 (1005C07.80) |
07,80 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096752 (1005C07.90) |
07,90 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096753 (1005C08.00) |
08,00 | 15 | 20 | 1,5 | 0,02 | Auf Anfrage |
|
10096754 (1005C08.10) |
08,10 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096755 (1005C08.20) |
08,20 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096756 (1005C08.30) |
08,30 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096757 (1005C08.40) |
08,40 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096758 (1005C08.50) |
08,50 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096759 (1005C08.60) |
08,60 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096760 (1005C08.70) |
08,70 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096761 (1005C08.80) |
08,80 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096762 (1005C08.90) |
08,90 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096763 (1005C09.00) |
09,00 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096764 (1005C09.10) |
09,10 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096765 (1005C09.20) |
09,20 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096766 (1005C09.30) |
09,30 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096767 (1005C09.40) |
09,40 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096768 (1005C09.50) |
09,50 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096769 (1005C09.60) |
09,60 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096770 (1005C09.70) |
09,70 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096771 (1005C09.80) |
09,80 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096772 (1005C09.90) |
09,90 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096773 (1005C10.00) |
10,00 | 18 | 20 | 2,0 | 0,02 | Auf Anfrage |
|
10096774 (1005C10.10) |
10,10 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096775 (1005C10.20) |
10,20 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096776 (1005C10.30) |
10,30 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096777 (1005C10.40) |
10,40 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096778 (1005C10.50) |
10,50 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096779 (1005C10.60) |
10,60 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096780 (1005C10.70) |
10,70 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096781 (1005C10.80) |
10,80 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096782 (1005C10.90) |
10,90 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096783 (1005C11.00) |
11,00 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096784 (1005C11.10) |
11,10 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096785 (1005C11.20) |
11,20 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096786 (1005C11.30) |
11,30 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096787 (1005C11.40) |
11,40 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096788 (1005C11.50) |
11,50 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096789 (1005C11.60) |
11,60 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096790 (1005C11.70) |
11,70 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096791 (1005C11.80) |
11,80 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096792 (1005C11.90) |
11,90 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096793 (08121.12.00X28) |
12,00 | 22 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096794 (1005C12.10) |
12,10 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096795 (1005C12.20) |
12,20 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096796 (1005C12.30) |
12,30 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096797 (1005C12.40) |
12,40 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096798 (1005C12.50) |
12,50 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096799 (1005C12.60) |
12,60 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096800 (1005C12.70) |
12,70 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096801 (1005C12.80) |
12,80 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096802 (1005C12.90) |
12,90 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096803 (1005C13.00) |
13,00 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096804 (1005C13.10) |
13,10 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096805 (1005C13.20) |
13,20 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096806 (1005C13.30) |
13,30 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096807 (1005C13.40) |
13,40 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096808 (1005C13.50) |
13,50 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096809 (1005C13.60) |
13,60 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096810 (1005C13.70) |
13,70 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096811 (1005C13.80) |
13,80 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096812 (1005C13.90) |
13,90 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096813 (1005C14.00) |
14,00 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096814 (1005C14.10) |
14,10 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096815 (1005C14.20) |
14,20 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096816 (1005C14.30) |
14,30 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096817 (1005C14.40) |
14,40 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096818 (1005C14.50) |
14,50 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096819 (1005C14.60) |
14,60 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096820 (1005C14.70) |
14,70 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096821 (1005C14.80) |
14,80 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096822 (1005C14.90) |
14,90 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096823 (1005C15.00) |
15,00 | 26 | 28 | 2,0 | 0,02 | Auf Anfrage |
|
10096824 (1005C15.50) |
15,50 | 30 | 36 | 2,0 | 0,02 | Auf Anfrage |
|
10096825 (1005C16.00) |
16,00 | 30 | 36 | 2,0 | 0,02 | Auf Anfrage |
|
10096826 (1005C16.50) |
16,50 | 30 | 36 | 2,0 | 0,02 | Auf Anfrage |
|
10096827 (1005C17.00) |
17,00 | 30 | 36 | 2,0 | 0,02 | Auf Anfrage |
|
10096828 (1005C17.50) |
17,50 | 30 | 36 | 2,0 | 0,02 | Auf Anfrage |
|
10096829 (1005C18.00) |
18,00 | 30 | 36 | 2,0 | 0,02 | Auf Anfrage |
