Produktnummer:
10034882
Herstellernummer:
70229-W500140.SM1601B
Hersteller:
LE70229-Leschhorn

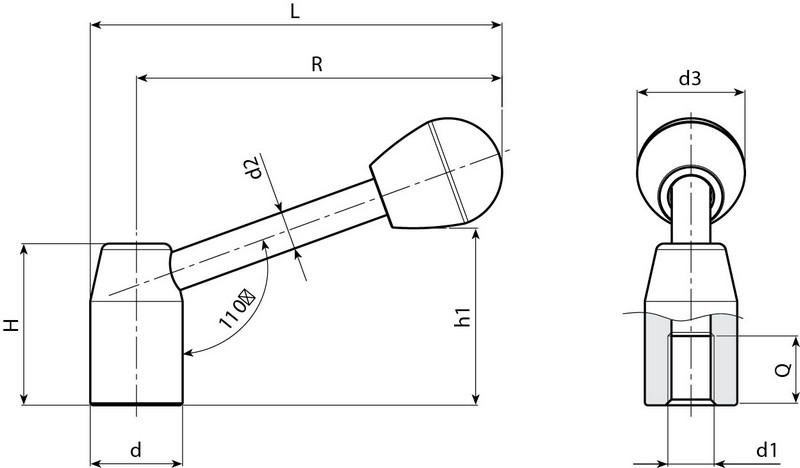

Leschhorn W500 verstellbare Spannhebel d 36; R 140; H 58; d1 M16; B- Schwarzoxyd
Farbe:
B - Schwarzoxyd
Gewicht [kg]:
0,513
H:
58
Ht:
103
L:
158
Q:
24
R:
140
d (mm):
36
d1:
M16
d3:
32
h1:
71
Produktanfrage

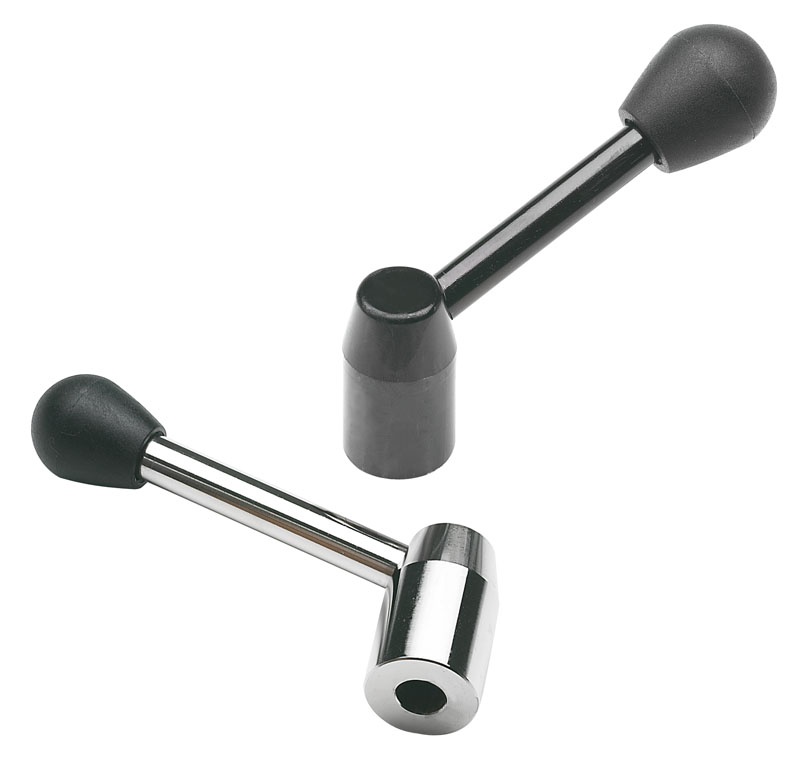

LE W500 verstellbare Spannhebel, Stahl
Beschreibung
LE W500 verstellbare Spannhebel Stahl der Festigkeitsklasse 5.8. mit geringer Rauhtiefe gedreht, Handgriff aus verstärktem PA, Gewindesackloch mit Toleranz 6G
Eigenschaften
| Farbe: | B - Schwarzoxyd |
|---|---|
| Gewicht [kg]: | 0,513 |
| H: | 58 |
| Ht: | 103 |
| L: | 158 |
| Q: | 24 |
| R: | 140 |
| d (mm): | 36 |
| d1: | M16 |
| d3: | 32 |
| h1: | 71 |
Dokumente
1
| Variante | Farbe | Gewicht [kg] | H | Ht | L | Q | R | d (mm) | d1 | d2 | d3 | h1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10034869 (70229-W500080.SM1001H) |
H - Vernickelt | 0,111 | 38 | 64 | 91 | 15 | 80 | 22 | M10 | 8 | 22 | 42 | ab 18,87 € |
|
10034872 (70229-W500095.SM1201H) |
H - Vernickelt | 0,160 | 42 | 75 | 107 | 18 | 95 | 24 | M12 | 10 | 28 | 46 | ab 21,73 € |
|
10034875 (70229-W500110.SM1201H) |
H - Vernickelt | 0,280 | 48 | 84 | 124 | 18 | 110 | 28 | M12 | 12 | 28 | 55 | ab 24,67 € |
|
10034878 (70229-W500125.SM1601H) |
H - Vernickelt | 0,340 | 52 | 94 | 141 | 23 | 125 | 32 | M16 | 12 | 32 | 61 | ab 27,70 € |
|
10034881 (70229-W500140.SM1601H) |
H - Vernickelt | 0,513 | 58 | 103 | 158 | 24 | 140 | 36 | M16 | 32 | 71 | ab 34,10 € | |
|
10034884 (70229-W500150.SM2001H) |
H - Vernickelt | 0,687 | 64 | 113 | 170 | 27 | 150 | 40 | M20 | 16 | 37 | 75 | ab 40,23 € |
|
10034887 (70229-W500170.SM2001H) |
H - Vernickelt | 0,890 | 70 | 125 | 192,5 | 30 | 170 | 45 | M20 | 16 | 37 | 86 | ab 51,47 € |
|
10034866 (70229-W500070.SM0801H) |
H - Vernickelt | 0,089 | 34 | 57 | 80 | 15 | 70 | 20 | M8 | 8 | 22 | 35 | Auf Anfrage |
|
10034867 (70229-W500070.SM0801B) |
B - Schwarzoxyd | 0,089 | 34 | 57 | 80 | 15 | 70 | 20 | M8 | 8 | 22 | 35 | Auf Anfrage |
|
10034868 (70229-W500070.SM0801Z) |
Z - Verzinkt | 0,089 | 34 | 57 | 80 | 15 | 70 | 20 | M8 | 8 | 22 | 35 | Auf Anfrage |
|
10034870 (70229-W500080.SM1001B) |
B - Schwarzoxyd | 0,111 | 38 | 64 | 91 | 15 | 80 | 22 | M10 | 8 | 22 | 42 | Auf Anfrage |
|
10034871 (70229-W500080.SM1001Z) |
Z - Verzinkt | 0,111 | 38 | 64 | 91 | 15 | 80 | 22 | M10 | 8 | 22 | 42 | Auf Anfrage |
|
10034873 (70229-W500095.SM1201B) |
B - Schwarzoxyd | 0,160 | 42 | 75 | 107 | 18 | 95 | 24 | M12 | 10 | 28 | 46 | Auf Anfrage |
|
10034874 (70229-W500095.SM1201Z) |
Z - Verzinkt | 0,160 | 42 | 75 | 107 | 18 | 95 | 24 | M12 | 10 | 28 | 46 | Auf Anfrage |
|
10034876 (70229-W500110.SM1201B) |
B - Schwarzoxyd | 0,280 | 48 | 84 | 124 | 18 | 110 | 28 | M12 | 12 | 28 | 55 | Auf Anfrage |
|
10034877 (70229-W500110.SM1201Z) |
Z - Verzinkt | 0,280 | 48 | 84 | 124 | 18 | 110 | 28 | M12 | 12 | 28 | 55 | Auf Anfrage |
|
10034879 (70229-W500125.SM1601B) |
B - Schwarzoxyd | 0,340 | 52 | 94 | 141 | 23 | 125 | 32 | M16 | 12 | 32 | 61 | Auf Anfrage |
|
10034880 (70229-W500125.SM1601Z) |
Z - Verzinkt | 0,340 | 52 | 94 | 141 | 23 | 125 | 32 | M16 | 12 | 32 | 61 | Auf Anfrage |
|
10034882 (70229-W500140.SM1601B) |
B - Schwarzoxyd | 0,513 | 58 | 103 | 158 | 24 | 140 | 36 | M16 | 32 | 71 | Auf Anfrage | |
|
10034883 (70229-W500140.SM1601Z) |
Z - Verzinkt | 0,513 | 58 | 103 | 158 | 24 | 140 | 36 | M16 | 32 | 71 | Auf Anfrage | |
|
10034885 (70229-W500150.SM2001B) |
B - Schwarzoxyd | 0,687 | 64 | 113 | 170 | 27 | 150 | 40 | M20 | 16 | 37 | 75 | Auf Anfrage |
|
10034886 (70229-W500150.SM2001Z) |
Z - Verzinkt | 0,687 | 64 | 113 | 170 | 27 | 150 | 40 | M20 | 16 | 37 | 75 | Auf Anfrage |
|
10034888 (70229-W500170.SM2001B) |
B - Schwarzoxyd | 0,890 | 70 | 125 | 192,5 | 30 | 170 | 45 | M20 | 16 | 37 | 86 | Auf Anfrage |
|
10034889 (70229-W500170.SM2001Z) |
Z - Verzinkt | 0,890 | 70 | 125 | 192,5 | 30 | 170 | 45 | M20 | 16 | 37 | 86 | Auf Anfrage |
