Produktnummer:
10323166
Herstellernummer:
03078-113412
Hersteller:
Norelem

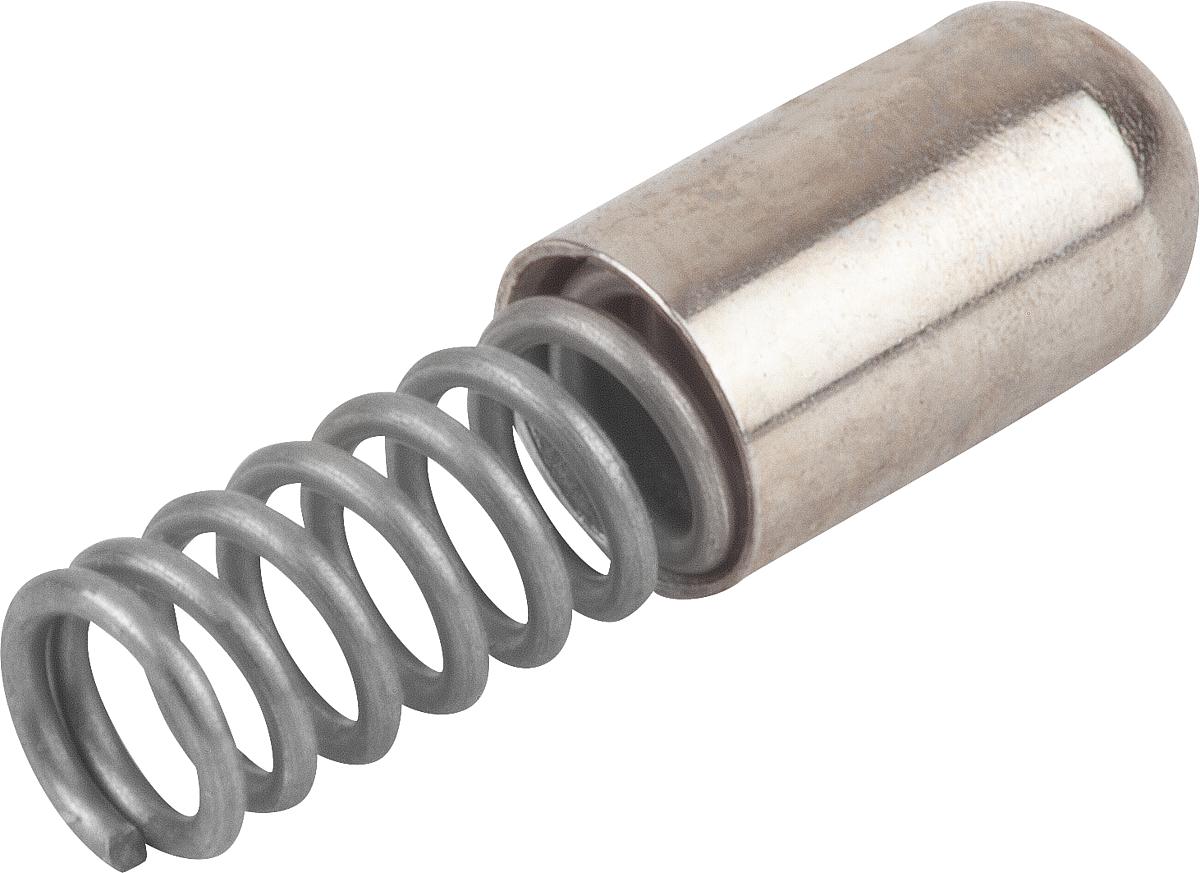

Norelem 03078-113412 FEDERHÜLSE ABGERUNDET, FORM:A OHNE BUND L=12, D1=3,4 STAHL, KOMP:EDELSTAHL
D1:
3,4
Form (Form1):
A – abgerundet, ohne Bund
L:
12
Material Grundkörper:
Stahl
Produktnummer:
10323166
NLM 03078 Federhülsen
Beschreibung
Werkstoff:
Hülse Stahl oder Edelstahl 1.4303.
Druckfeder Edelstahl 1.4310.
Ausführung:
Hülse Stahl vernickelt. Edelstahl blank.
Druckfeder blank.
Hinweis:
Federhülsen werden überwiegend als Rast- und Positionierelemente eingesetzt
Hülse Stahl oder Edelstahl 1.4303.
Druckfeder Edelstahl 1.4310.
Ausführung:
Hülse Stahl vernickelt. Edelstahl blank.
Druckfeder blank.
Hinweis:
Federhülsen werden überwiegend als Rast- und Positionierelemente eingesetzt
Eigenschaften

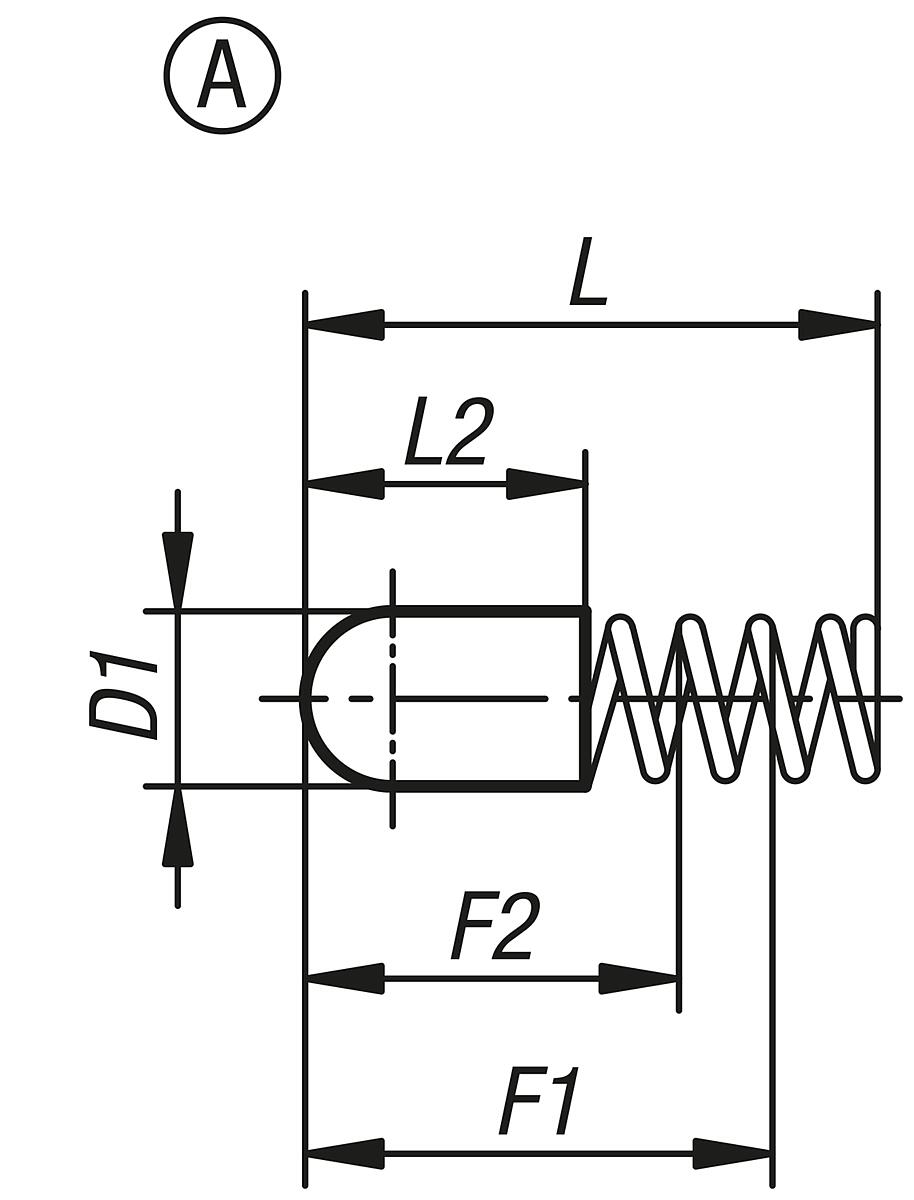

| D: | - |
|---|---|
| D1: | 3,4 |
| Federkraft Anfang F1 ca. N: | 5 |
| Federkraft Ende F2 ca. N: | 7 |
| Federsteifigkeit N/mm: | 1,69 |
| Form (Form1): | A – abgerundet, ohne Bund |
| L: | 12 |
| L2: | 6 |
| L bei F1: | 9 |
| L bei F2: | 7,8 |
| Material Grundkörper: | Stahl |
Dokumente
1
| Variante | Material Grundkörper | L | Form (Form1) | D1 | Preis |
|---|---|---|---|---|---|
|
10323162 (03078-112216) |
Stahl | 16 | A – abgerundet, ohne Bund | 2,2 | ab 0,31 € |
|
10323163 (03078-112608) |
Stahl | 8 | A – abgerundet, ohne Bund | 2,6 | ab 0,31 € |
|
10323164 (03078-113012) |
Stahl | 12 | A – abgerundet, ohne Bund | 3 | ab 0,31 € |
|
10323165 (03078-113016) |
Stahl | 16 | A – abgerundet, ohne Bund | 3 | ab 0,31 € |
|
10323166 (03078-113412) |
Stahl | 12 | A – abgerundet, ohne Bund | 3,4 | ab 0,31 € |
|
10323167 (03078-113415) |
Stahl | 15 | A – abgerundet, ohne Bund | 3,4 | ab 0,31 € |
|
10323168 (03078-114014) |
Stahl | 14 | A – abgerundet, ohne Bund | 4 | ab 0,31 € |
|
10323171 (03078-213011) |
Stahl | 11 | B – Spitze, ohne Bund | 3 | ab 0,31 € |
|
10323170 (03078-123016) |
Edelstahl | 16 | A – abgerundet, ohne Bund | 3 | ab 0,34 € |
|
10323169 (03078-115016) |
Stahl | 16 | A – abgerundet, ohne Bund | 5 | ab 0,36 € |
|
10323173 (03078-323013) |
Edelstahl | 13 | C – abgerundet, mit Bund | 3 | ab 0,36 € |
|
10323172 (03078-213016) |
Stahl | 16 | B – Spitze, ohne Bund | 3 | ab 0,39 € |
