Produktnummer:
10106301
Herstellernummer:
03089-003410
Hersteller:
Norelem

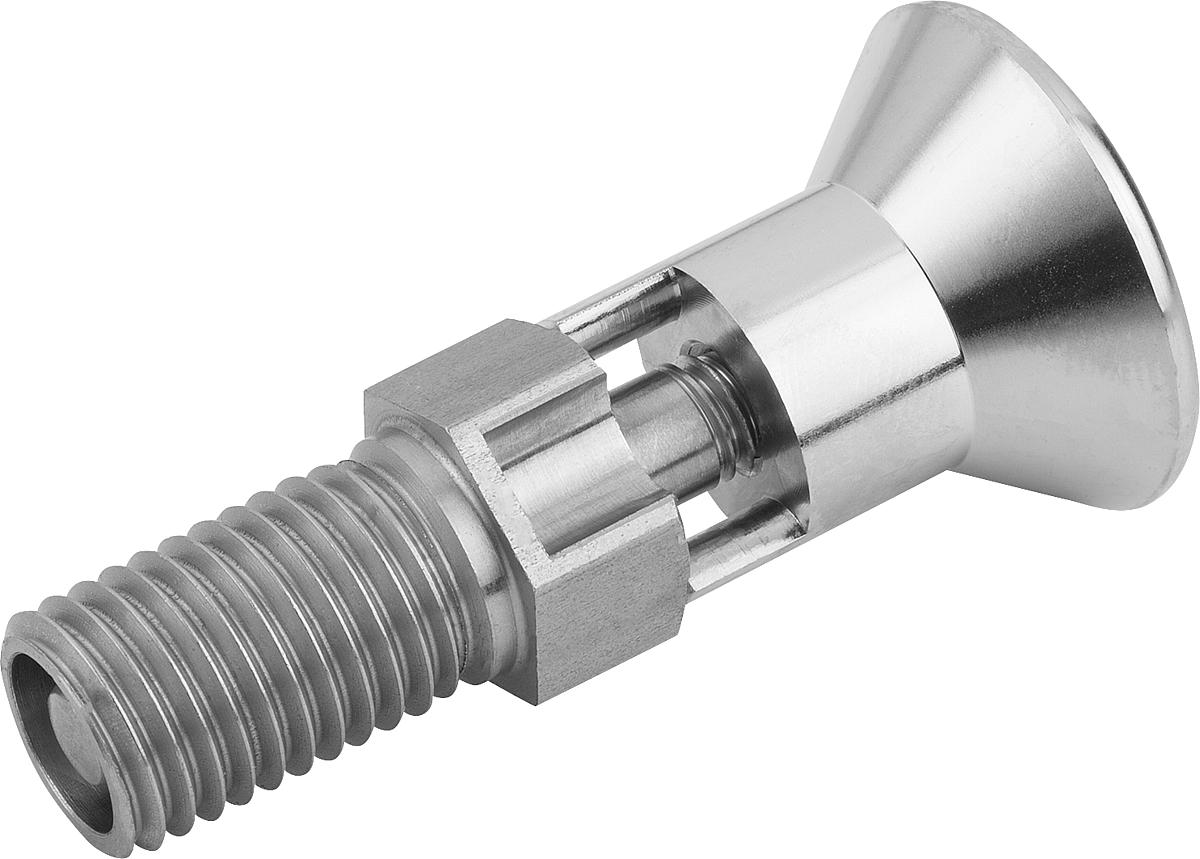

Norelem 03089-003410 ARRETIERBOLZEN GR.4 FORM C EDELSTAHL, ARRETIERSTIFT GEH R
D:
10
D1:
M20x1,5
Form:
C
Produktnummer:
10106301

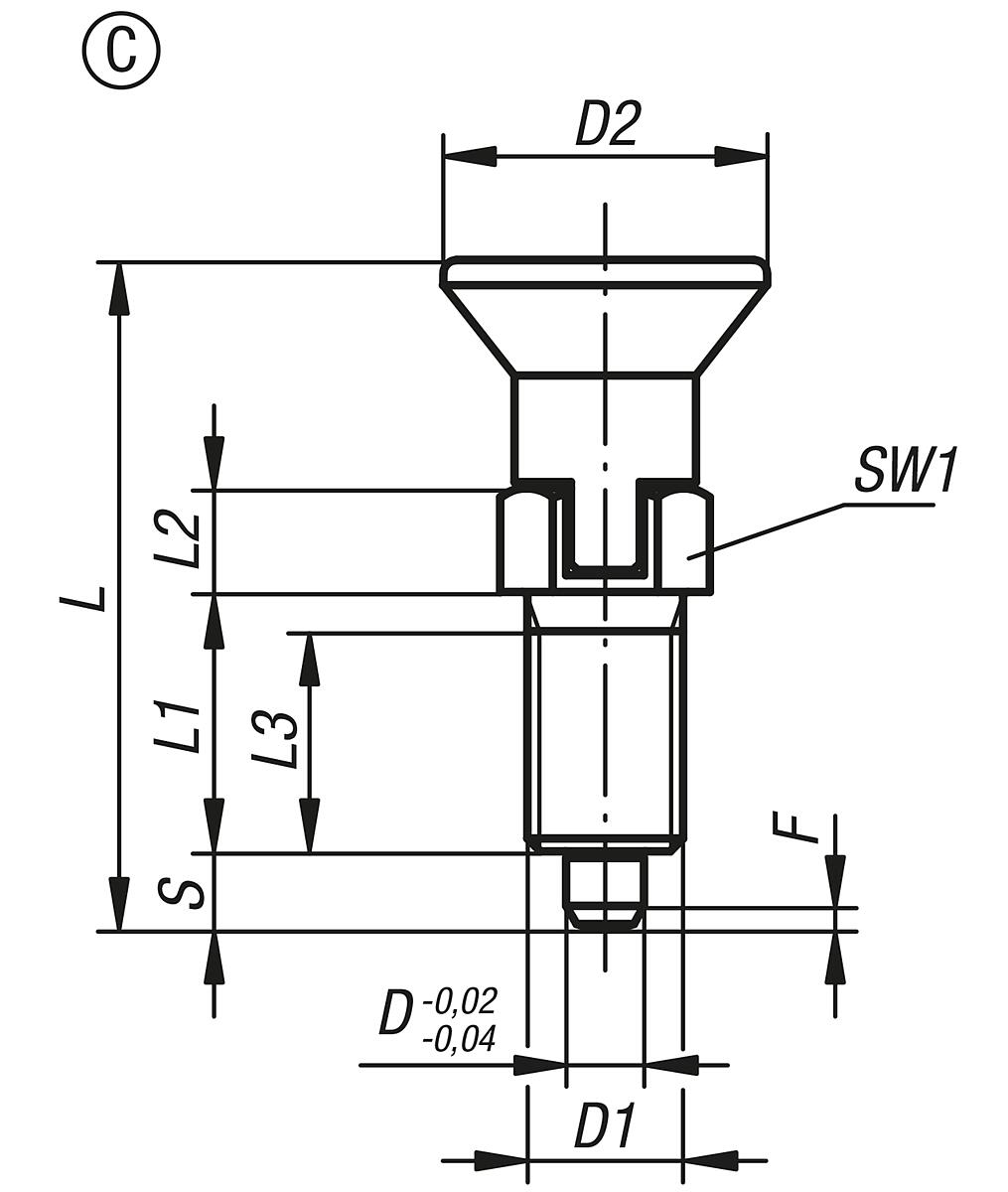

NLM 03089_C Arretierbolzen Edelstahl Form C
Beschreibung
Werkstoff:
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank, Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage:
Sonderausführungen.
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank, Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage:
Sonderausführungen.
Eigenschaften
| Ausführung: | Arretierstift gehärtet |
|---|---|
| D: | 10 |
| D1: | M20x1,5 |
| D2: | 33 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 34 |
| Form: | C |
| F x 30°: | 2,8 |
| H: | 10 |
| L1: | 28 |
| L2: | 12 |
| L3: | 25 |
| L4: | 74 |
| SW1: | 22 |
Dokumente
1
| Variante | D | D1 | Form | Preis |
|---|---|---|---|---|
|
10106298 (03089-003105) |
5 | M10x1 | C | ab 18,05 € |
|
10106306 (03089-113105) |
5 | M10x1 | C | ab 18,05 € |
|
10106297 (03089-003004) |
4 | M8x1 | C | ab 18,94 € |
|
10106305 (03089-113004) |
4 | M8x1 | C | ab 18,94 € |
|
10106296 (03089-003903) |
3 | M6x0,75 | C | ab 19,85 € |
|
10106304 (03089-113903) |
3 | M6x0,75 | C | ab 19,85 € |
|
10106299 (03089-003206) |
6 | M12x1,5 | C | ab 21,34 € |
|
10106307 (03089-113206) |
6 | M12x1,5 | C | ab 21,34 € |
|
10106300 (03089-003308) |
8 | M16x1,5 | C | ab 28,94 € |
|
10106308 (03089-113308) |
8 | M16x1,5 | C | ab 28,94 € |
|
10106301 (03089-003410) |
10 | M20x1,5 | C | ab 38,99 € |
|
10106309 (03089-113410) |
10 | M20x1,5 | C | ab 38,99 € |
|
10106302 (03089-003412) |
12 | M20x1,5 | C | ab 61,36 € |
|
10106310 (03089-113412) |
12 | M20x1,5 | C | ab 61,36 € |
|
10106303 (03089-003516) |
16 | M24x2 | C | ab 69,73 € |
|
10106311 (03089-113516) |
16 | M24x2 | C | ab 69,73 € |
