Produktnummer:
10106320
Herstellernummer:
03089-114903
Hersteller:
Norelem

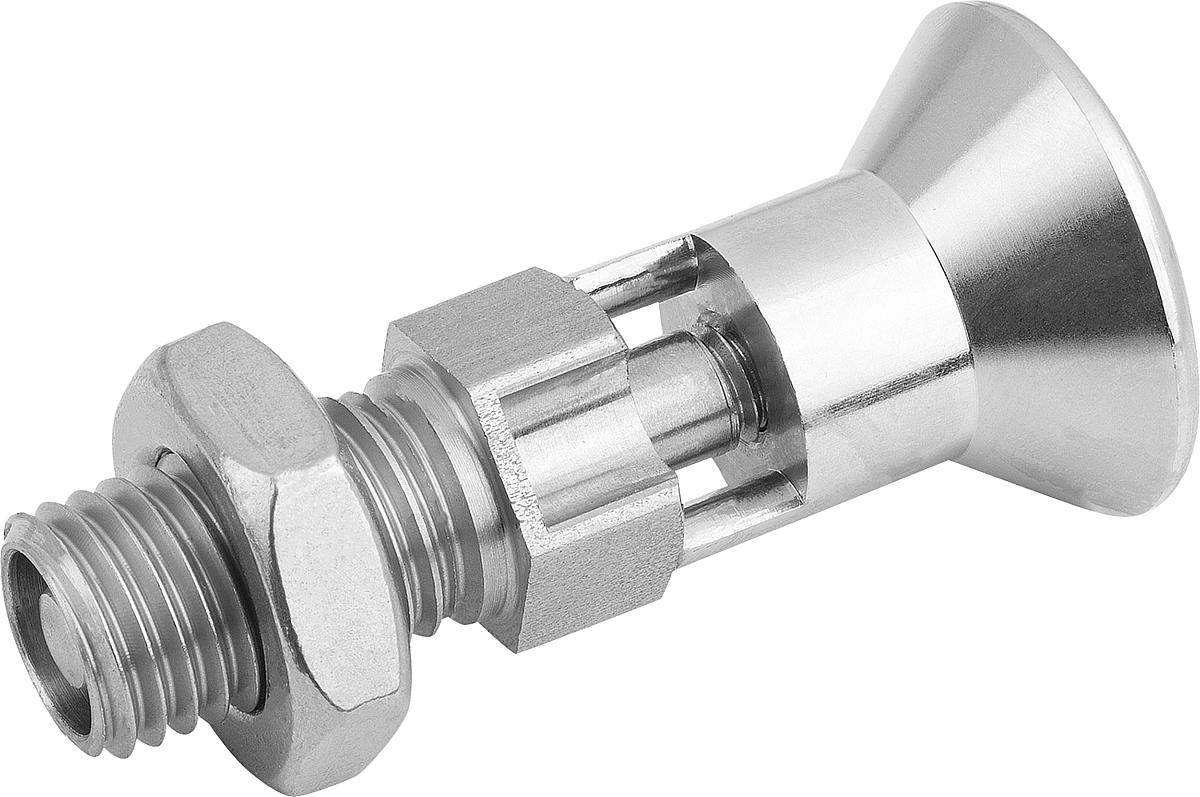

Norelem 03089-114903 ARRETIERBOLZEN GR.9 FORM D EDELSTAHL, ARRETIERSTIFT NICHT
Ausführung:
Arretierstift nicht gehärtet
D:
3
D1:
M6x0,75
Produktnummer:
10106320

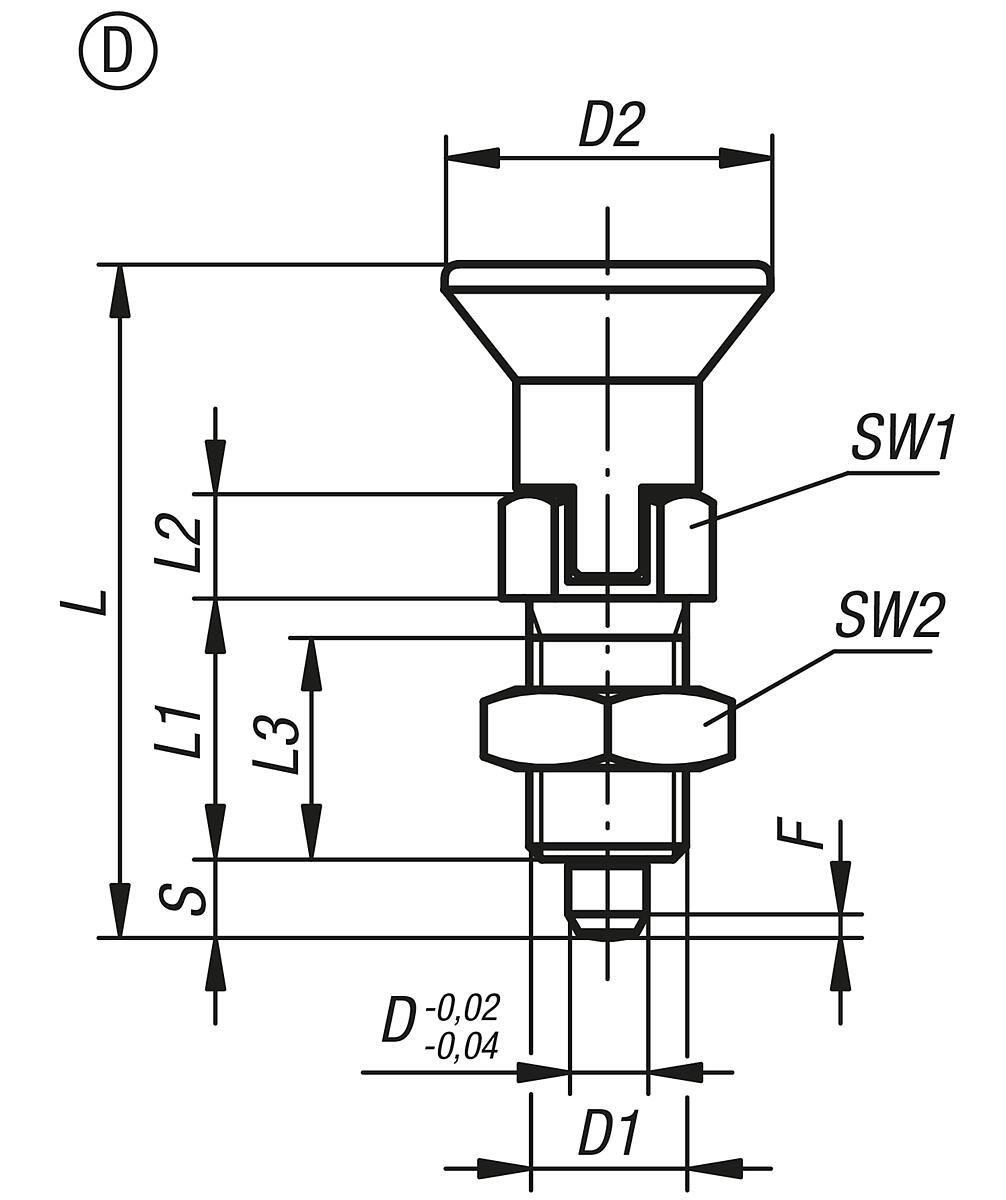

NLM 03089_D Arretierbolzen Edelstahl Form D
Beschreibung
Werkstoff:
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank, Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage:
Sonderausführungen.
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank, Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage:
Sonderausführungen.
Eigenschaften
| Ausführung: | Arretierstift nicht gehärtet |
|---|---|
| D: | 3 |
| D1: | M6x0,75 |
| D2: | 14 |
| Federkraft Anfang F1 ca. N: | 4,5 |
| Federkraft Ende F2 ca. N: | 10 |
| Form: | D |
| F x 30°: | 0,8 |
| H: | 3,5 |
| L1: | 12 |
| L2: | 5 |
| L3: | 10 |
| L4: | 31,5 |
| SW1: | 8 |
| SW2: | 10 |
Dokumente
1
| Variante | Ausführung | D | D1 | Preis |
|---|---|---|---|---|
|
10106314 (03089-004105) |
Arretierstift gehärtet | 5 | M10x1 | ab 19,08 € |
|
10106322 (03089-114105) |
Arretierstift nicht gehärtet | 5 | M10x1 | ab 19,08 € |
|
10106313 (03089-004004) |
Arretierstift gehärtet | 4 | M8x1 | ab 20,07 € |
|
10106321 (03089-114004) |
Arretierstift nicht gehärtet | 4 | M8x1 | ab 20,07 € |
|
10106312 (03089-004903) |
Arretierstift gehärtet | 3 | M6x0,75 | ab 21,04 € |
|
10106320 (03089-114903) |
Arretierstift nicht gehärtet | 3 | M6x0,75 | ab 21,04 € |
|
10106315 (03089-004206) |
Arretierstift gehärtet | 6 | M12x1,5 | ab 22,52 € |
|
10106323 (03089-114206) |
Arretierstift nicht gehärtet | 6 | M12x1,5 | ab 22,52 € |
|
10106316 (03089-004308) |
Arretierstift gehärtet | 8 | M16x1,5 | ab 30,67 € |
|
10106324 (03089-114308) |
Arretierstift nicht gehärtet | 8 | M16x1,5 | ab 30,67 € |
|
10106317 (03089-004410) |
Arretierstift gehärtet | 10 | M20x1,5 | ab 39,71 € |
|
10106325 (03089-114410) |
Arretierstift nicht gehärtet | 10 | M20x1,5 | ab 39,71 € |
|
10106318 (03089-004412) |
Arretierstift gehärtet | 12 | M20x1,5 | ab 62,51 € |
|
10106326 (03089-114412) |
Arretierstift nicht gehärtet | 12 | M20x1,5 | ab 62,51 € |
|
10106319 (03089-004516) |
Arretierstift gehärtet | 16 | M24x2 | ab 71,03 € |
|
10106327 (03089-114516) |
Arretierstift nicht gehärtet | 16 | M24x2 | ab 71,03 € |
