Produktnummer:
10301058
Herstellernummer:
03089-251684
Hersteller:
Norelem

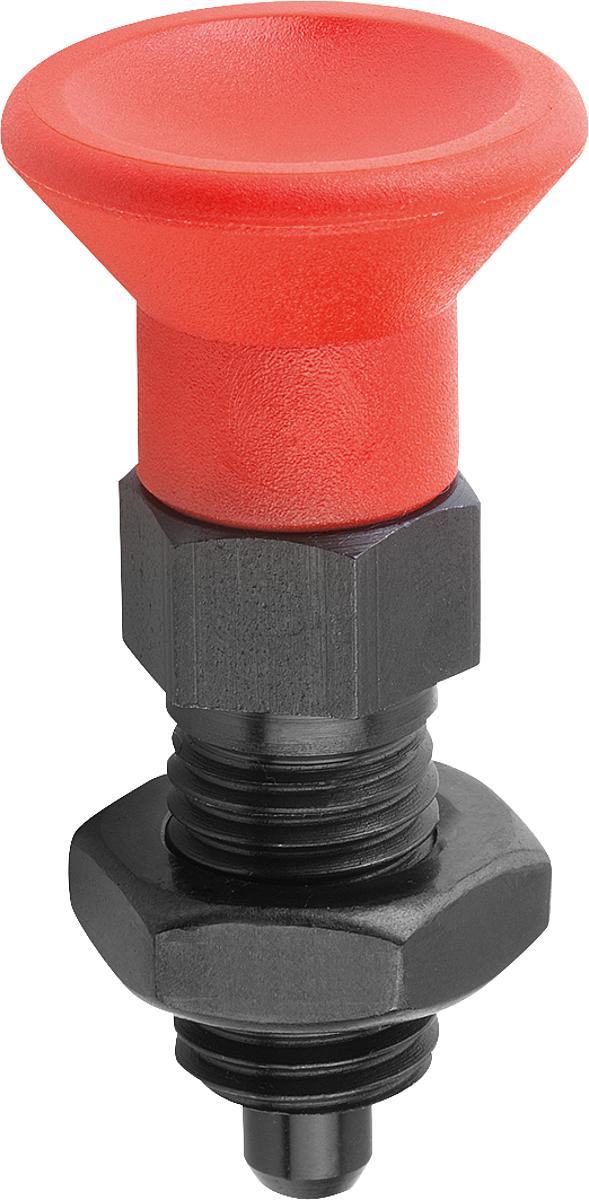

Norelem 03089-251684 ARRETIERBOLZEN GR.5 FORM B STAHL, ARRETIERSTIFT Gehärtet
Ausführung:
Arretierstift gehärtet
D:
16
D1:
M24x2
H:
16
Produktnummer:
10301058

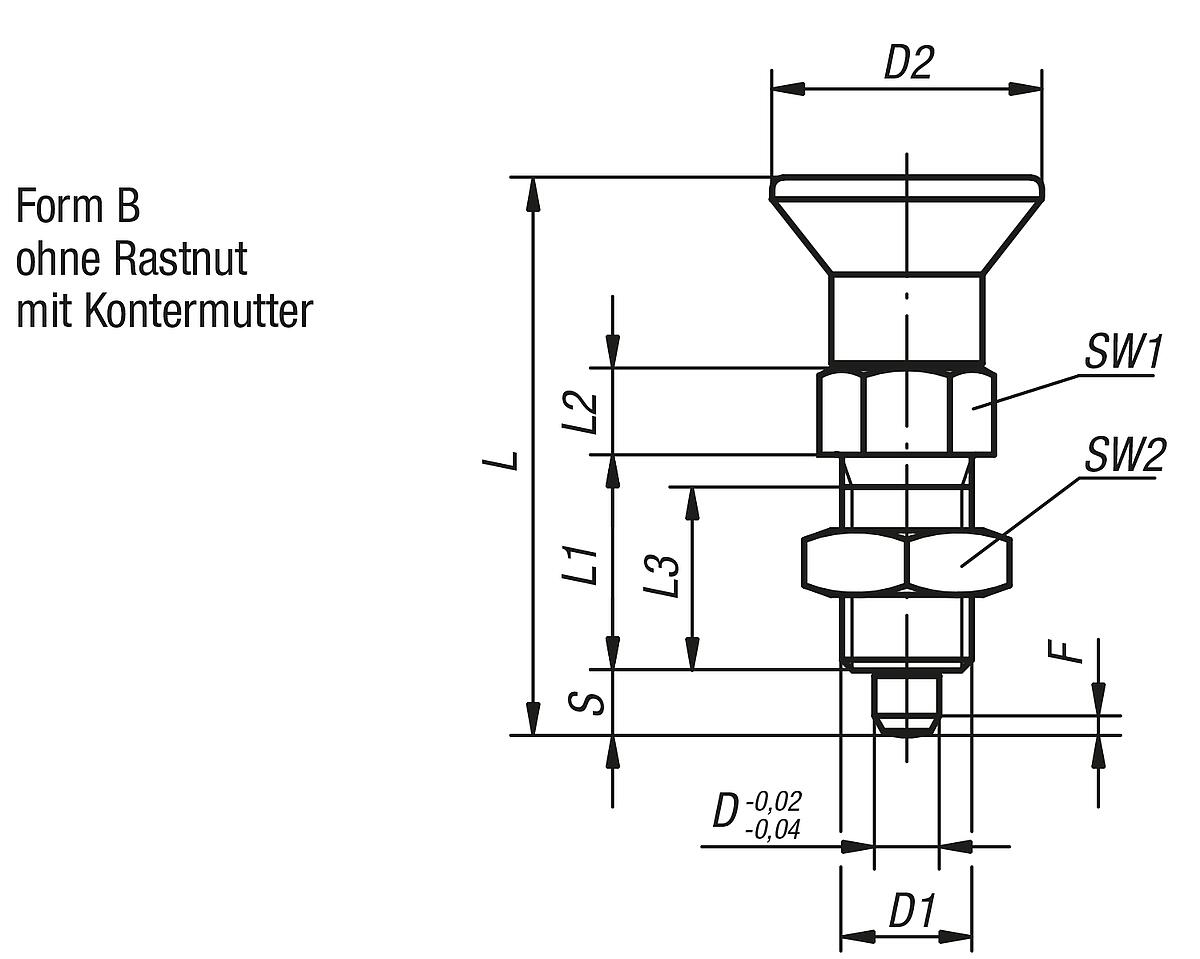

NLM 03089_B Arretierbolzen Edelstahl Form B
Beschreibung
Werkstoff:
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank, Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage:
Sonderausführungen.
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank, Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
Auf Anfrage:
Sonderausführungen.
Eigenschaften
| Ausführung: | Arretierstift gehärtet |
|---|---|
| D: | 16 |
| D1: | M24x2 |
| D2: | 40 |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 46 |
| Form: | B |
| F x 30°: | 3,2 |
| H: | 16 |
| L: | 96 |
| L1: | 32 |
| L2: | 18 |
| L3: | 28 |
| SW1: | 27 |
| SW2: | 36 |
Dokumente
1
| Variante | Ausführung | D | D1 | H | Preis |
|---|---|---|---|---|---|
|
10106282 (03089-002105) |
Arretierstift gehärtet | 5 | M10x1 | 5 | ab 14,44 € |
|
10106290 (03089-112105) |
Arretierstift nicht gehärtet | 5 | M10x1 | 5 | ab 14,44 € |
|
10106281 (03089-002004) |
Arretierstift gehärtet | 4 | M8x1 | 4 | ab 16,79 € |
|
10106289 (03089-112004) |
Arretierstift nicht gehärtet | 4 | M8x1 | 4 | ab 16,79 € |
|
10106283 (03089-002206) |
Arretierstift gehärtet | 6 | M12x1,5 | 6 | ab 16,93 € |
|
10106291 (03089-112206) |
Arretierstift nicht gehärtet | 6 | M12x1,5 | 6 | ab 16,93 € |
|
10106280 (03089-002903) |
Arretierstift gehärtet | 3 | M6x0,75 | 3,5 | ab 17,64 € |
|
10106288 (03089-112903) |
Arretierstift nicht gehärtet | 3 | M6x0,75 | 3,5 | ab 17,64 € |
|
10301058 (03089-251684) |
Arretierstift gehärtet | 16 | M24x2 | 16 | ab 18,89 € |
|
10106284 (03089-002308) |
Arretierstift gehärtet | 8 | M16x1,5 | 8 | ab 22,59 € |
|
10106292 (03089-112308) |
Arretierstift nicht gehärtet | 8 | M16x1,5 | 8 | ab 22,59 € |
|
10106285 (03089-002410) |
Arretierstift gehärtet | 10 | M20x1,5 | 10 | ab 28,99 € |
|
10106293 (03089-112410) |
Arretierstift nicht gehärtet | 10 | M20x1,5 | 10 | ab 28,99 € |
|
10106286 (03089-002412) |
Arretierstift gehärtet | 12 | M20x1,5 | 12 | ab 45,61 € |
|
10106294 (03089-112412) |
Arretierstift nicht gehärtet | 12 | M20x1,5 | 12 | ab 45,61 € |
|
10106287 (03089-002516) |
Arretierstift gehärtet | 16 | M24x2 | 16 | ab 51,83 € |
|
10106295 (03089-112516) |
Arretierstift nicht gehärtet | 16 | M24x2 | 16 | ab 51,83 € |
