Produktnummer:
10106574
Herstellernummer:
03093-002206
Hersteller:
Norelem

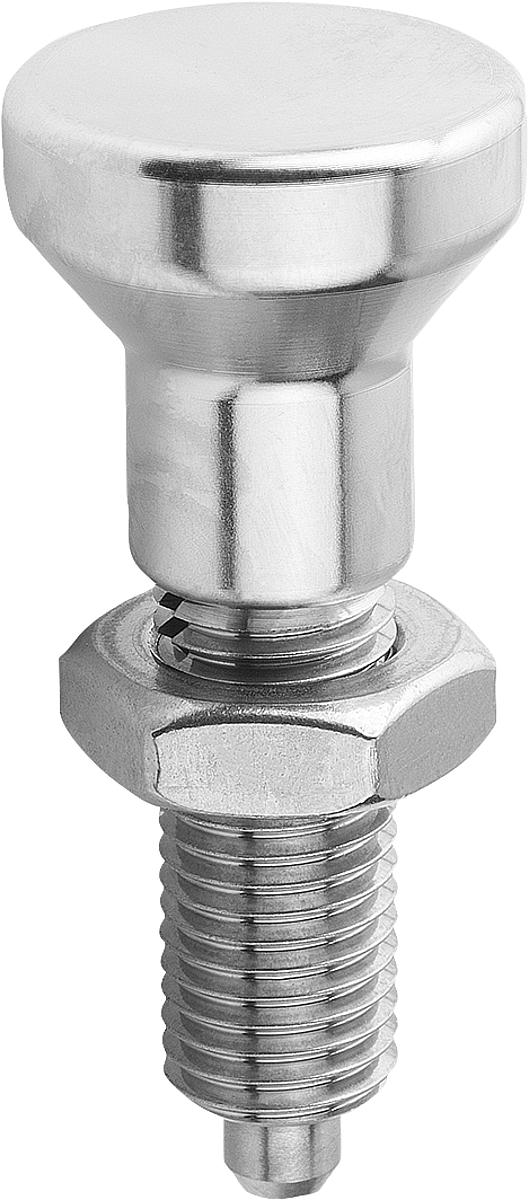

Norelem 03093-002206 ARRETIERBOLZEN GR.2 FORM H EDELSTAHL, ARRETIERSTIFT GEH R
Ausführung:
Arretierstift gehärtet
D:
6
D1:
M12x1,5
Produktnummer:
10106574
NLM 03093_H Arretierbolzen Edelstahl ohne Bund Form H
Beschreibung
Werkstoff:
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage:
Sonderausführungen.
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage:
Sonderausführungen.
Eigenschaften

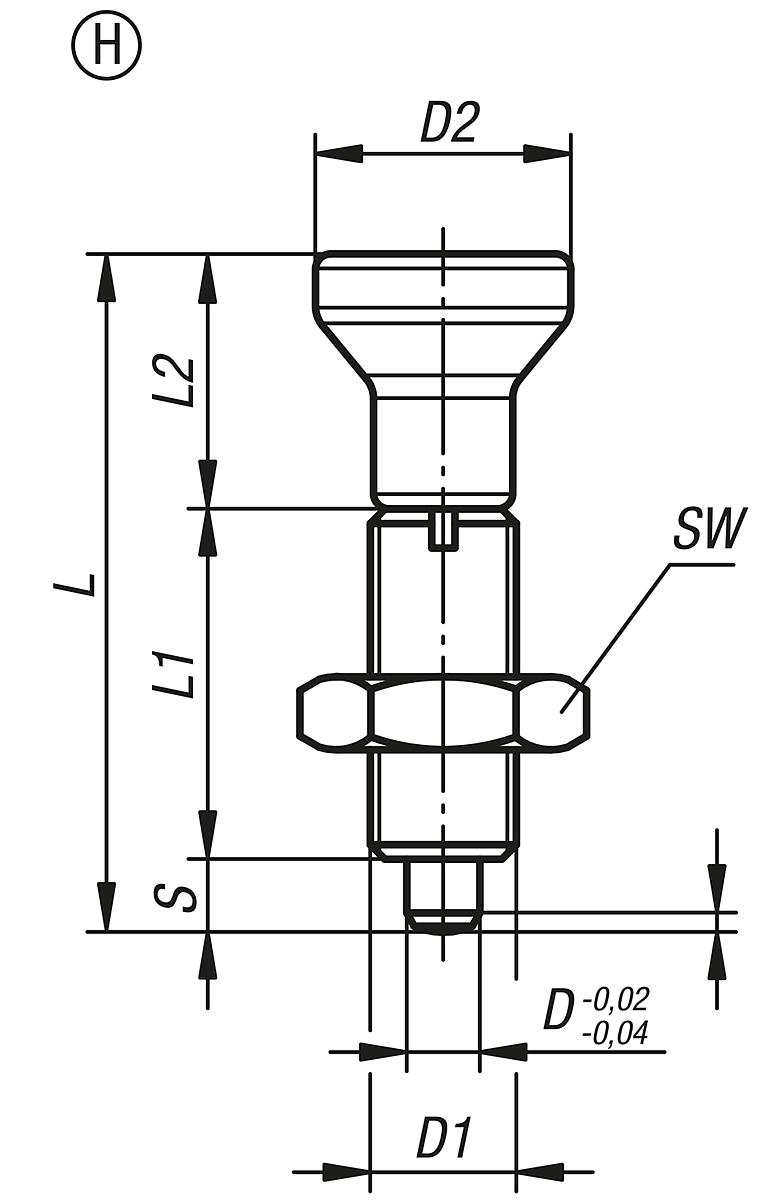

| Ausführung: | Arretierstift gehärtet |
|---|---|
| D: | 6 |
| D1: | M12x1,5 |
| D2: | 25 |
| Federkraft Anfang F1 ca. N: | 6 |
| Federkraft Ende F2 ca. N: | 14 |
| Form: | H |
| F x 30°: | 1,8 |
| H: | 6 |
| L: | 59 |
| L1: | 28 |
| L2: | 25 |
| SW: | 19 |
Dokumente
1
| Variante | Ausführung | D | D1 | Preis |
|---|---|---|---|---|
|
10106573 (03093-002105) |
Arretierstift gehärtet | 5 | M10x1 | ab 13,42 € |
|
10106581 (03093-112105) |
Arretierstift nicht gehärtet | 5 | M10x1 | ab 13,42 € |
|
10106574 (03093-002206) |
Arretierstift gehärtet | 6 | M12x1,5 | ab 15,20 € |
|
10106582 (03093-112206) |
Arretierstift nicht gehärtet | 6 | M12x1,5 | ab 15,20 € |
|
10106572 (03093-002004) |
Arretierstift gehärtet | 4 | M8x1 | ab 15,64 € |
|
10106580 (03093-112004) |
Arretierstift nicht gehärtet | 4 | M8x1 | ab 15,64 € |
|
10106571 (03093-002903) |
Arretierstift gehärtet | 3 | M6x0,75 | ab 16,40 € |
|
10106579 (03093-112903) |
Arretierstift nicht gehärtet | 3 | M6x0,75 | ab 16,40 € |
|
10106575 (03093-002308) |
Arretierstift gehärtet | 8 | M16x1,5 | ab 20,07 € |
|
10106583 (03093-112308) |
Arretierstift nicht gehärtet | 8 | M16x1,5 | ab 20,07 € |
|
10106576 (03093-002410) |
Arretierstift gehärtet | 10 | M20x1,5 | ab 26,37 € |
|
10106584 (03093-112410) |
Arretierstift nicht gehärtet | 10 | M20x1,5 | ab 26,37 € |
|
10106577 (03093-002412) |
Arretierstift gehärtet | 12 | M20x1,5 | ab 29,03 € |
|
10106585 (03093-112412) |
Arretierstift nicht gehärtet | 12 | M20x1,5 | ab 29,03 € |
|
10106578 (03093-002516) |
Arretierstift gehärtet | 16 | M24x2 | ab 36,62 € |
|
10106586 (03093-112516) |
Arretierstift nicht gehärtet | 16 | M24x2 | ab 36,62 € |
