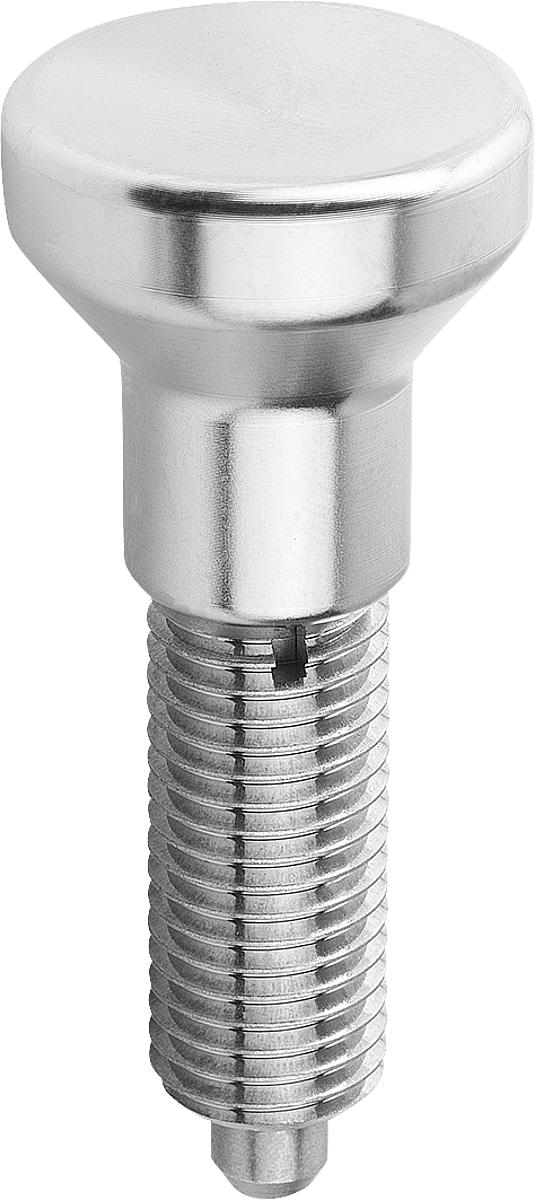

Norelem 03093-111516 ARRETIERBOLZEN GR.5 FORM G EDELSTAHL, ARRETIERSTIFT NICHT
Ausführung:
Arretierstift nicht gehärtet
D:
16
D1:
M24x2
D2:
40
F x 30°:
3,2
Federkraft Anfang F1 ca. N:
20
Federkraft Ende F2 ca. N:
46
Form:
G
H:
16
L:
106
L1:
50
L2:
40
Produktnummer:
10106570

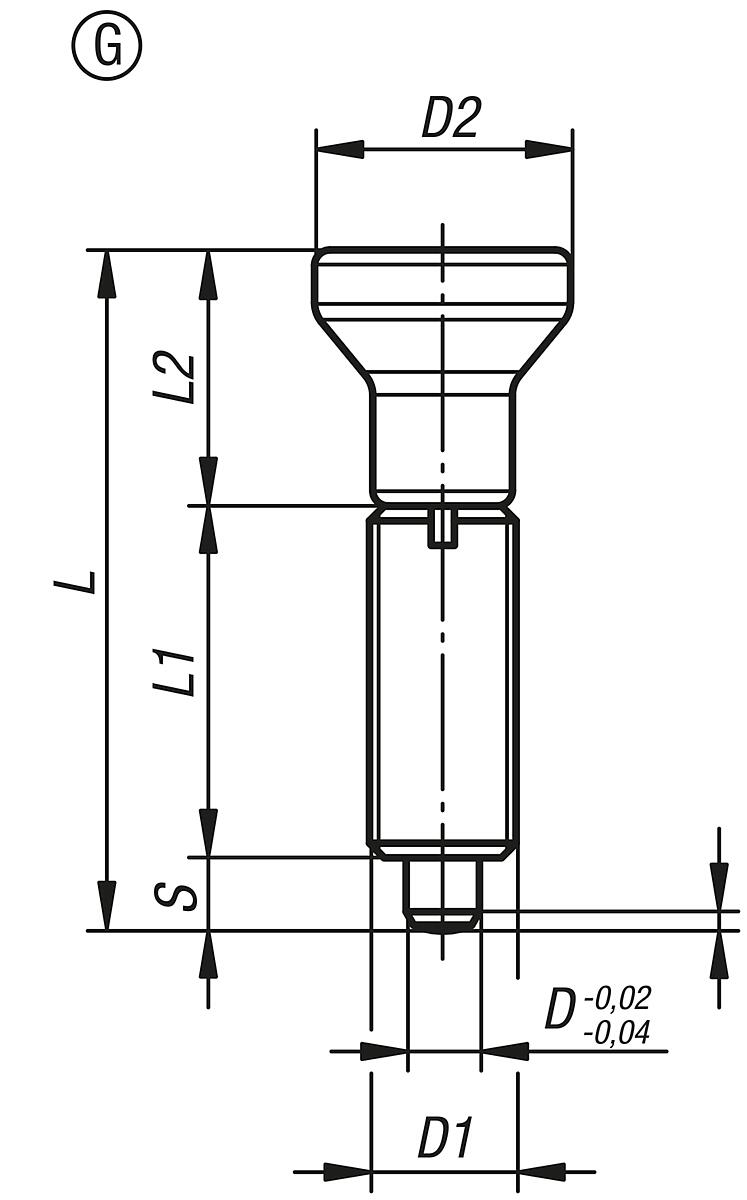

NLM 03093_G Arretierbolzen Edelstahl ohne Bund Form G
Beschreibung
Werkstoff:
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage:
Sonderausführungen.
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage:
Sonderausführungen.
Eigenschaften
| Ausführung: | Arretierstift nicht gehärtet |
|---|---|
| D: | 16 |
| D1: | M24x2 |
| D2: | 40 |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 46 |
| Form: | G |
| F x 30°: | 3,2 |
| H: | 16 |
| L: | 106 |
| L1: | 50 |
| L2: | 40 |
Dokumente
1
| Variante | Ausführung | D | D1 | D2 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | Form | F x 30° | H | L | L1 | L2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10106557 (03093-001105) |
Arretierstift gehärtet | 5 | M10x1 | 21 | 5 | 12 | G | 1,3 | 5 | 50 | 24 | 21 | ab 12,27 € |
|
10106565 (03093-111105) |
Arretierstift nicht gehärtet | 5 | M10x1 | 21 | 5 | 12 | G | 1,3 | 5 | 50 | 24 | 21 | ab 12,27 € |
|
10106558 (03093-001206) |
Arretierstift gehärtet | 6 | M12x1,5 | 25 | 6 | 14 | G | 1,8 | 6 | 59 | 28 | 25 | ab 13,62 € |
|
10106566 (03093-111206) |
Arretierstift nicht gehärtet | 6 | M12x1,5 | 25 | 6 | 14 | G | 1,8 | 6 | 59 | 28 | 25 | ab 13,62 € |
|
10106556 (03093-001004) |
Arretierstift gehärtet | 4 | M8x1 | 18 | 6 | 12 | G | 1 | 4 | 43 | 21 | 18 | ab 14,30 € |
|
10106564 (03093-111004) |
Arretierstift nicht gehärtet | 4 | M8x1 | 18 | 6 | 12 | G | 1 | 4 | 43 | 21 | 18 | ab 14,30 € |
|
10106555 (03093-001903) |
Arretierstift gehärtet | 3 | M6x0,75 | 14 | 4,5 | 10 | G | 0,8 | 3,5 | 34,5 | 17 | 14 | ab 14,98 € |
|
10106563 (03093-111903) |
Arretierstift nicht gehärtet | 3 | M6x0,75 | 14 | 4,5 | 10 | G | 0,8 | 3,5 | 34,5 | 17 | 14 | ab 14,98 € |
|
10106559 (03093-001308) |
Arretierstift gehärtet | 8 | M16x1,5 | 33 | 15 | 35 | G | 2,3 | 8 | 77 | 36 | 33 | ab 17,94 € |
|
10106567 (03093-111308) |
Arretierstift nicht gehärtet | 8 | M16x1,5 | 33 | 15 | 35 | G | 2,3 | 8 | 77 | 36 | 33 | ab 17,94 € |
|
10106560 (03093-001410) |
Arretierstift gehärtet | 10 | M20x1,5 | 33 | 15 | 34 | G | 2,8 | 10 | 83 | 40 | 33 | ab 24,41 € |
|
10106568 (03093-111410) |
Arretierstift nicht gehärtet | 10 | M20x1,5 | 33 | 15 | 34 | G | 2,8 | 10 | 83 | 40 | 33 | ab 24,41 € |
|
10106561 (03093-001412) |
Arretierstift gehärtet | 12 | M20x1,5 | 33 | 15 | 39 | G | 2,8 | 12 | 87 | 42 | 33 | ab 26,83 € |
|
10106569 (03093-111412) |
Arretierstift nicht gehärtet | 12 | M20x1,5 | 33 | 15 | 39 | G | 2,8 | 12 | 87 | 42 | 33 | ab 26,83 € |
|
10106562 (03093-001516) |
Arretierstift gehärtet | 16 | M24x2 | 40 | 20 | 46 | G | 3,2 | 16 | 106 | 50 | 40 | ab 33,87 € |
|
10106570 (03093-111516) |
Arretierstift nicht gehärtet | 16 | M24x2 | 40 | 20 | 46 | G | 3,2 | 16 | 106 | 50 | 40 | ab 33,87 € |
