Produktnummer:
10106579
Herstellernummer:
03093-112903
Hersteller:
Norelem

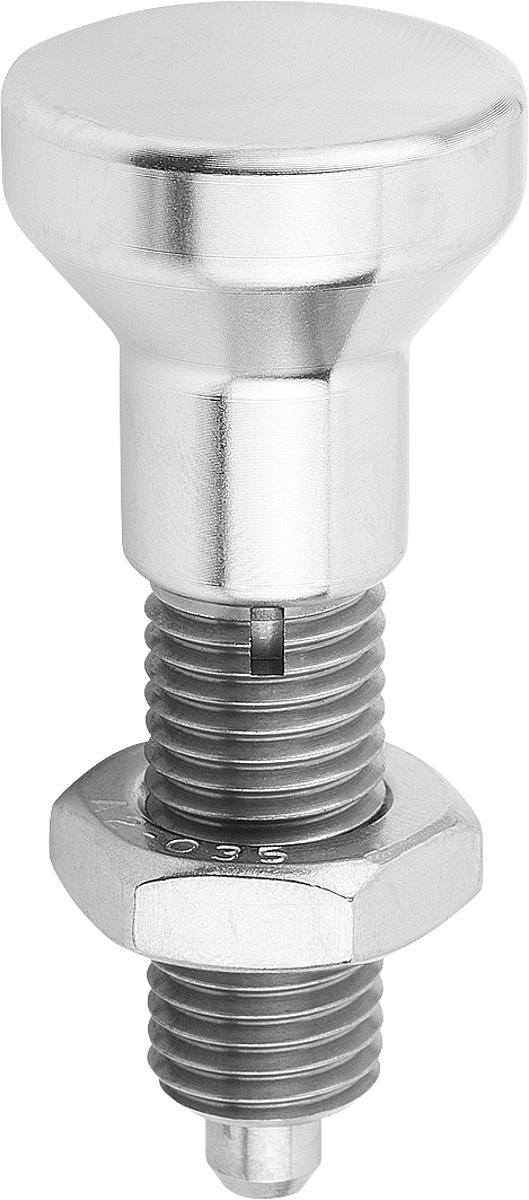

Norelem 03093-112903 ARRETIERBOLZEN GR.9 FORM H EDELSTAHL, ARRETIERSTIFT NICHT
Ausführung:
Arretierstift nicht gehärtet
D:
3
D1:
M6x0,75
Produktnummer:
10106579
NLM 03093_H Arretierbolzen Edelstahl ohne Bund Form H
Beschreibung
Werkstoff:
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage:
Sonderausführungen.
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff 1.4305, elektrolytisch poliert.
Ausführung:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.
Auf Anfrage:
Sonderausführungen.

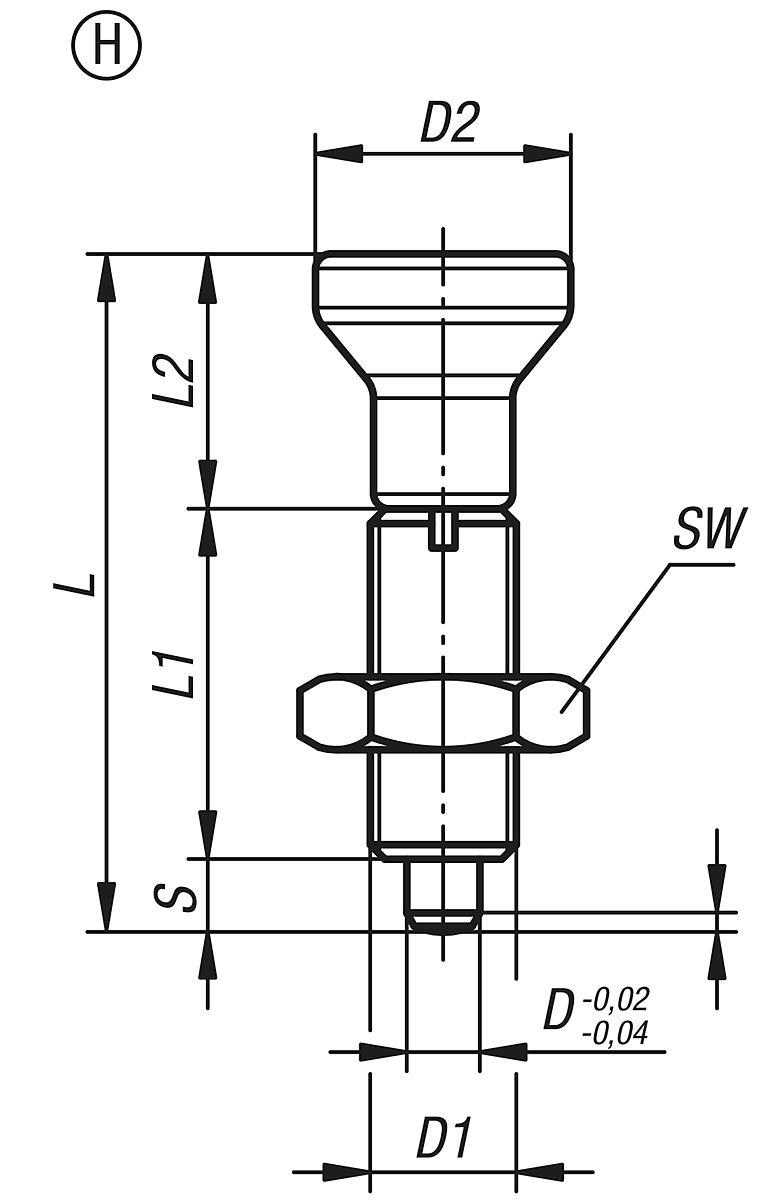

Eigenschaften
| Ausführung: | Arretierstift nicht gehärtet |
|---|---|
| D: | 3 |
| D1: | M6x0,75 |
| D2: | 14 |
| Federkraft Anfang F1 ca. N: | 4,5 |
| Federkraft Ende F2 ca. N: | 10 |
| Form: | H |
| F x 30°: | 0,8 |
| H: | 3,5 |
| L: | 34,5 |
| L1: | 17 |
| L2: | 14 |
| SW: | 10 |
Dokumente
1
| Variante | Ausführung | D | D1 | Preis |
|---|---|---|---|---|
|
10106573 (03093-002105) |
Arretierstift gehärtet | 5 | M10x1 | ab 13,42 € |
|
10106581 (03093-112105) |
Arretierstift nicht gehärtet | 5 | M10x1 | ab 13,42 € |
|
10106574 (03093-002206) |
Arretierstift gehärtet | 6 | M12x1,5 | ab 15,20 € |
|
10106582 (03093-112206) |
Arretierstift nicht gehärtet | 6 | M12x1,5 | ab 15,20 € |
|
10106572 (03093-002004) |
Arretierstift gehärtet | 4 | M8x1 | ab 15,64 € |
|
10106580 (03093-112004) |
Arretierstift nicht gehärtet | 4 | M8x1 | ab 15,64 € |
|
10106571 (03093-002903) |
Arretierstift gehärtet | 3 | M6x0,75 | ab 16,40 € |
|
10106579 (03093-112903) |
Arretierstift nicht gehärtet | 3 | M6x0,75 | ab 16,40 € |
|
10106575 (03093-002308) |
Arretierstift gehärtet | 8 | M16x1,5 | ab 20,07 € |
|
10106583 (03093-112308) |
Arretierstift nicht gehärtet | 8 | M16x1,5 | ab 20,07 € |
|
10106576 (03093-002410) |
Arretierstift gehärtet | 10 | M20x1,5 | ab 26,37 € |
|
10106584 (03093-112410) |
Arretierstift nicht gehärtet | 10 | M20x1,5 | ab 26,37 € |
|
10106577 (03093-002412) |
Arretierstift gehärtet | 12 | M20x1,5 | ab 29,03 € |
|
10106585 (03093-112412) |
Arretierstift nicht gehärtet | 12 | M20x1,5 | ab 29,03 € |
|
10106578 (03093-002516) |
Arretierstift gehärtet | 16 | M24x2 | ab 36,62 € |
|
10106586 (03093-112516) |
Arretierstift nicht gehärtet | 16 | M24x2 | ab 36,62 € |
