Produktnummer:
10106686
Herstellernummer:
03097-01004
Hersteller:
Norelem

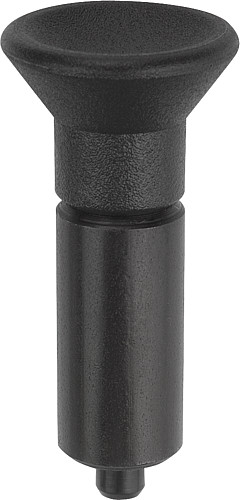

Norelem 03097-01004 ARRETIERBOLZEN GR.0 FORM L EDELSTAHL, ARRETIERSTIFT GEH R
D:
4
Form:
L
Produktnummer:
10106686
NLM 03097_L Arretierbolzen ohne Bund Form L
Beschreibung
Werkstoff:
- Stahlausführung, Arretierstift gehärtet:
Hülse 1.0403 schweißbar.
Arretierstift Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4034.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift gehärtet:
blank. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form M zu verwenden.
Zum Festschweißen der Arretierbolzen empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage.
Auf Anfrage:
Sonderausführungen.
- Stahlausführung, Arretierstift gehärtet:
Hülse 1.0403 schweißbar.
Arretierstift Festigkeitsklasse 5.8.
- Edelstahlausführung, Arretierstift gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4034.
- Edelstahlausführung, Arretierstift nicht gehärtet:
Hülse 1.4301 schweißbar.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
- Stahlausführung, Arretierstift gehärtet:
brüniert. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift gehärtet:
blank. Arretierstift geschliffen.
- Edelstahlausführung, Arretierstift nicht gehärtet:
blank. Arretierstift geschliffen.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form M zu verwenden.
Zum Festschweißen der Arretierbolzen empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage.
Auf Anfrage:
Sonderausführungen.

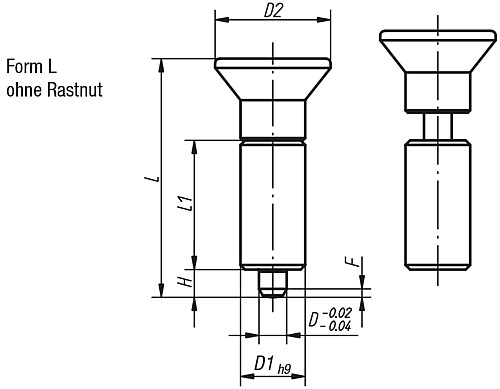

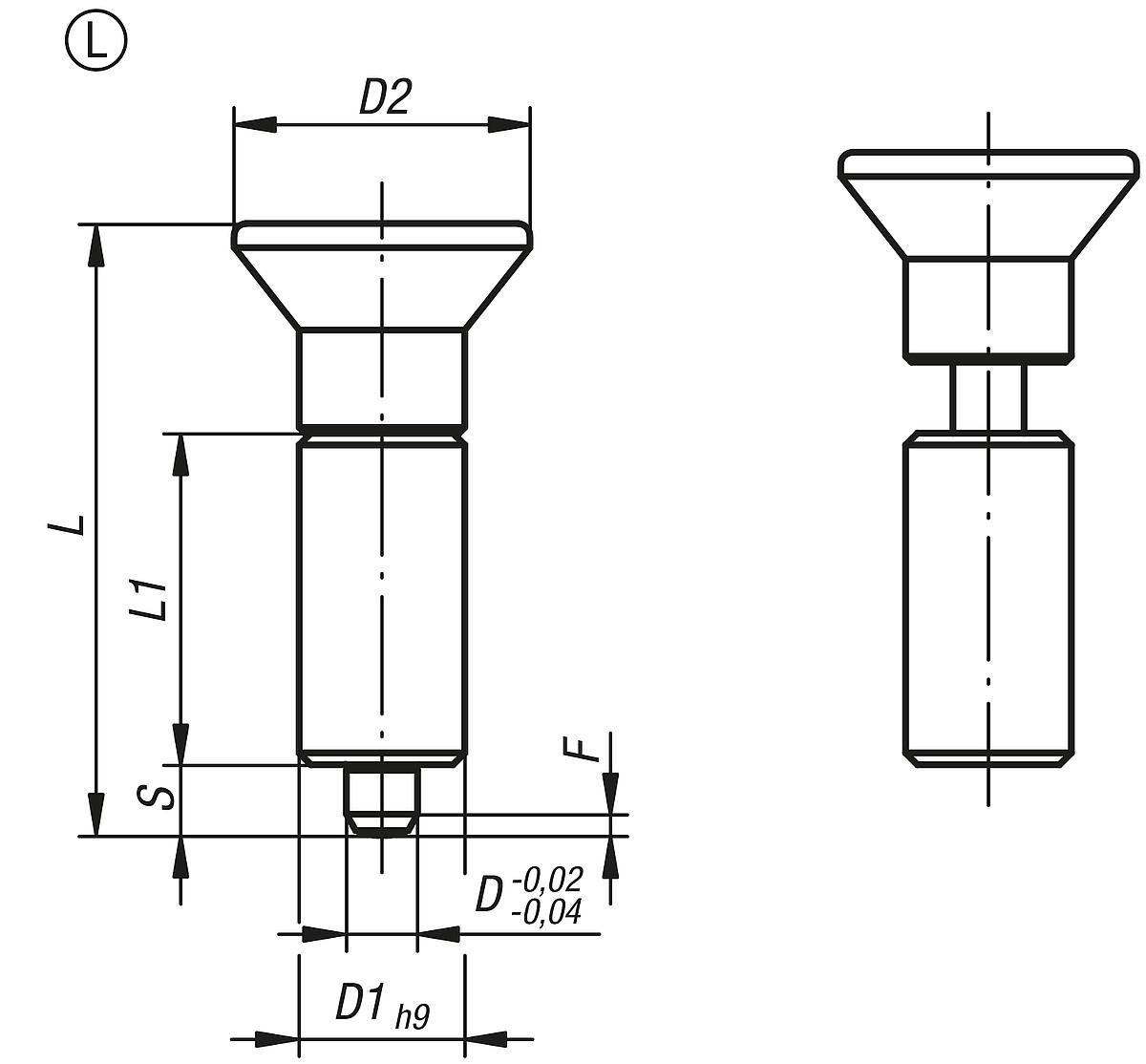

Eigenschaften
| Ausführung: | Edelstahl, Arretierstift gehärtet |
|---|---|
| D: | 4 |
| D1: | 10 |
| D2: | 18 |
| Federkraft Anfang F1 ca. N: | 6 |
| Federkraft Ende F2 ca. N: | 12 |
| Form: | L |
| F x 30°: | 1 |
| H: | 4 |
| L: | 38,5 |
| L1: | 21 |
Dokumente
1
| Variante | D | Form | Preis |
|---|---|---|---|
|
10106682 (03097-1105) |
5 | L | ab 6,17 € |
|
10106681 (03097-1004) |
4 | L | ab 6,48 € |
|
10106683 (03097-1206) |
6 | L | ab 6,82 € |
|
10106684 (03097-1308) |
8 | L | ab 8,81 € |
|
10106687 (03097-01105) |
5 | L | ab 10,45 € |
|
10106692 (03097-11105) |
5 | L | ab 10,45 € |
|
10106686 (03097-01004) |
4 | L | ab 11,00 € |
|
10106691 (03097-11004) |
4 | L | ab 11,00 € |
|
10106688 (03097-01206) |
6 | L | ab 11,91 € |
|
10106693 (03097-11206) |
6 | L | ab 11,91 € |
|
10106685 (03097-1410) |
10 | L | ab 13,50 € |
|
10106689 (03097-01308) |
8 | L | ab 15,85 € |
|
10106694 (03097-11308) |
8 | L | ab 15,85 € |
|
10106690 (03097-01410) |
10 | L | ab 25,04 € |
|
10106695 (03097-11410) |
10 | L | ab 25,04 € |
