Produktnummer:
10106829
Herstellernummer:
03099-051020
Hersteller:
Norelem

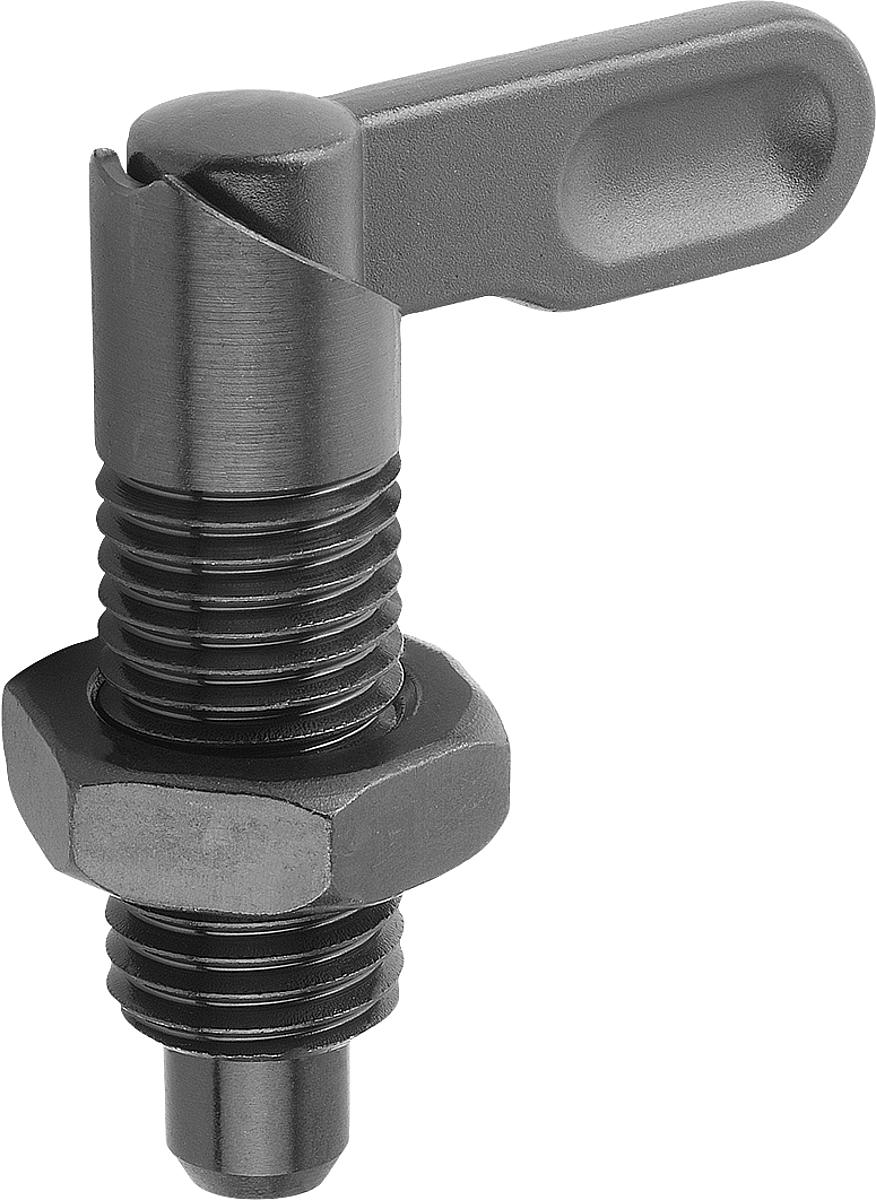

Norelem 03099-051020 SPERRRIEGEL FORM B, D=10, D1=M20 MIT MUTTER
D:
10
D1:
M20
Form:
B
Produktnummer:
10106829
NLM 03099_BD Sperrriegel Form B und D
Beschreibung
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.

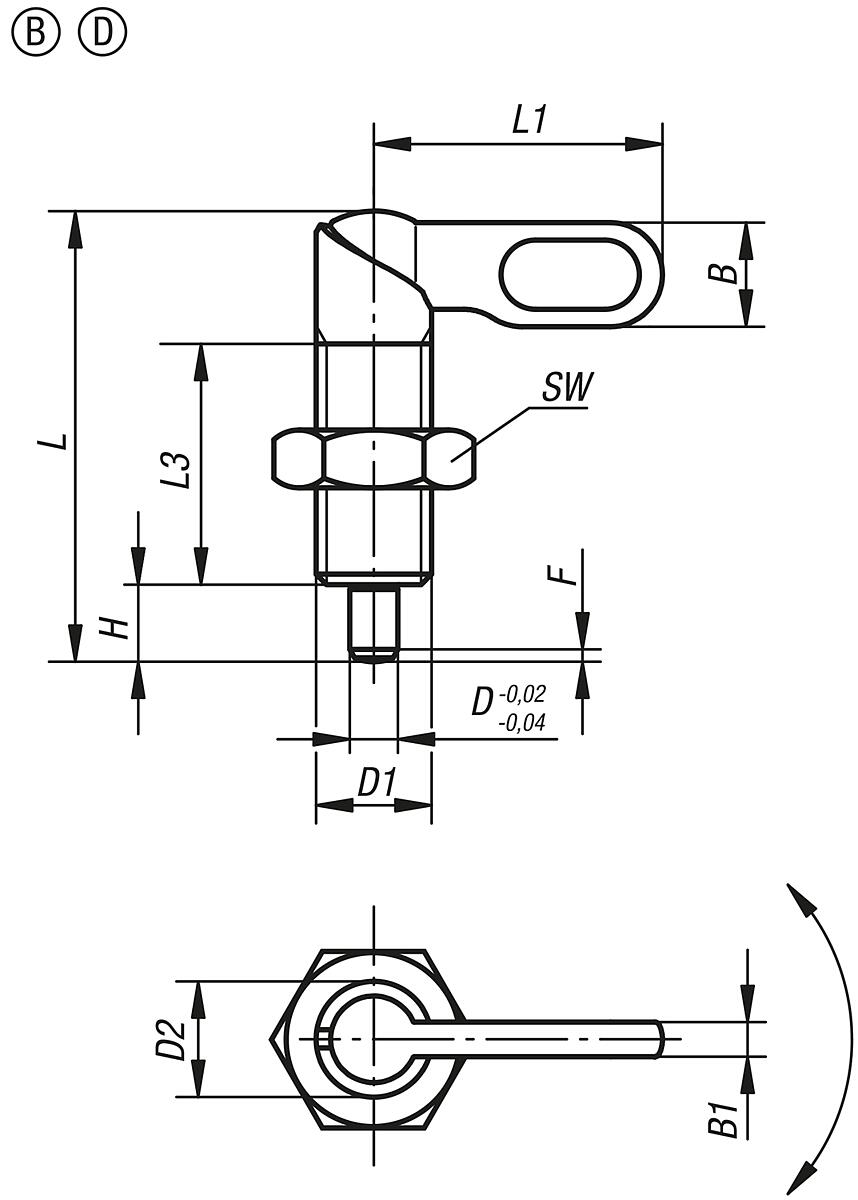

Eigenschaften
| B: | 18 |
|---|---|
| B1: | 6 |
| D: | 10 |
| D1: | M20 |
| D2: | 20 |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 60 |
| Form: | B |
| F x 30°: | 2,8 |
| H: | 12 |
| L: | 70 |
| L2: | 50 |
| L3: | 35 |
| SW: | 30 |
