Produktnummer:
10106843
Herstellernummer:
03099-0705121
Hersteller:
Norelem

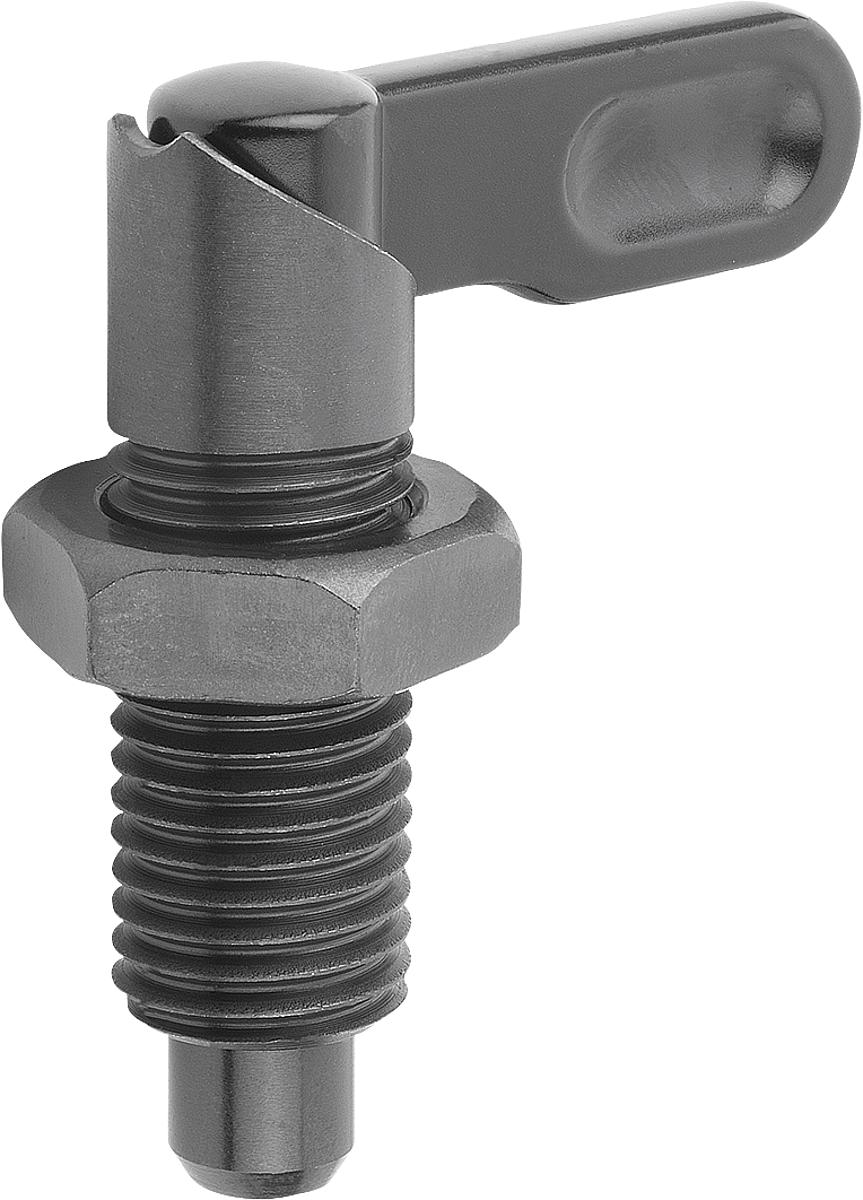

Norelem 03099-0705121 SPERRRIEGEL FORM D, D=5, D1=M12X1,5 MIT MUTTER
D:
5
D1:
M12x1,5
Form:
D
Produktnummer:
10106843
NLM 03099_BD Sperrriegel Form B und D
Beschreibung
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Raststift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.

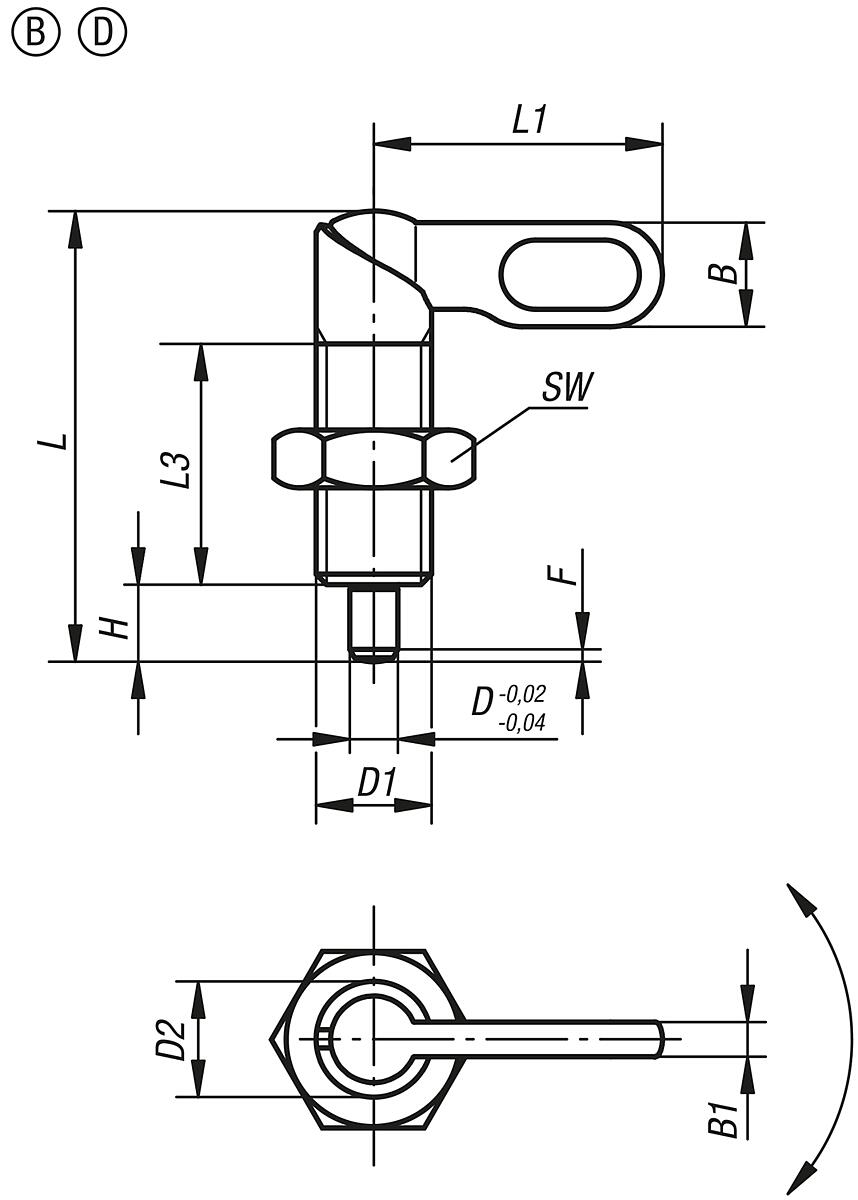

Eigenschaften
| B: | 10,8 |
|---|---|
| B1: | 3,6 |
| D: | 5 |
| D1: | M12x1,5 |
| D2: | 12 |
| Federkraft Anfang F1 ca. N: | 8 |
| Federkraft Ende F2 ca. N: | 15 |
| Form: | D |
| F x 30°: | 1,3 |
| H: | 8 |
| L: | 46,8 |
| L2: | 30 |
| L3: | 25 |
| SW: | 19 |
