Produktnummer:
10106865
Herstellernummer:
03099-1040612
Hersteller:
Norelem

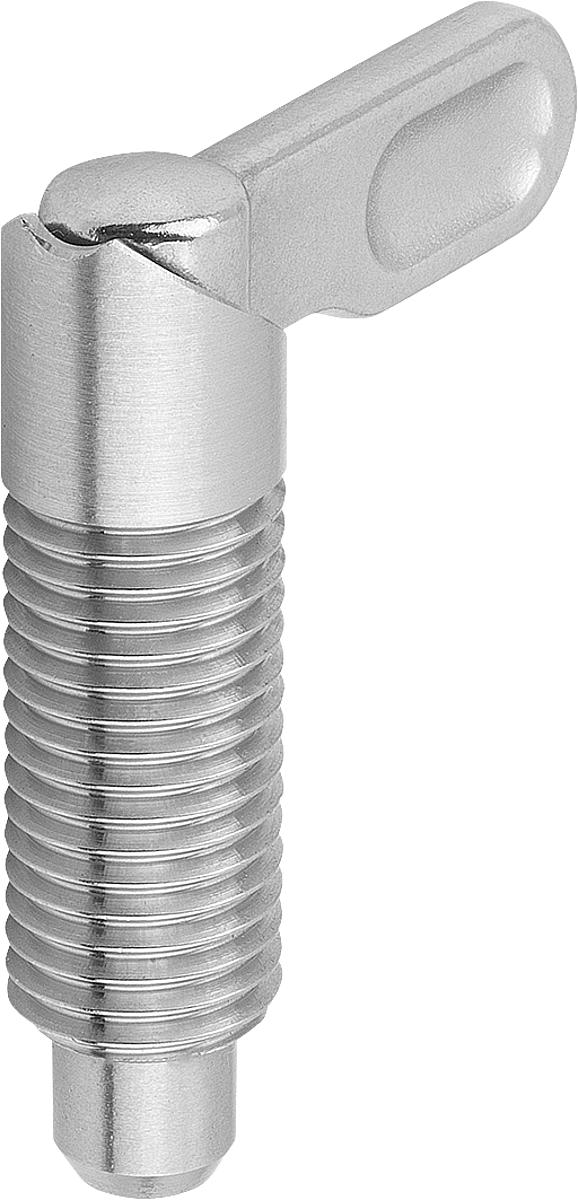

Norelem 03099-1040612 SPERRRIEGEL FORM A EDELSTAHL, D=6, D1=M12
B:
10,8
B1:
3,6
D:
6
D1:
M12
D2:
12
F x 30°:
1,8
Federkraft Anfang F1 ca. N:
8
Federkraft Ende F2 ca. N:
15
Form:
A
H:
8
L:
46,8
L2:
30
L3:
25
Produktnummer:
10106865

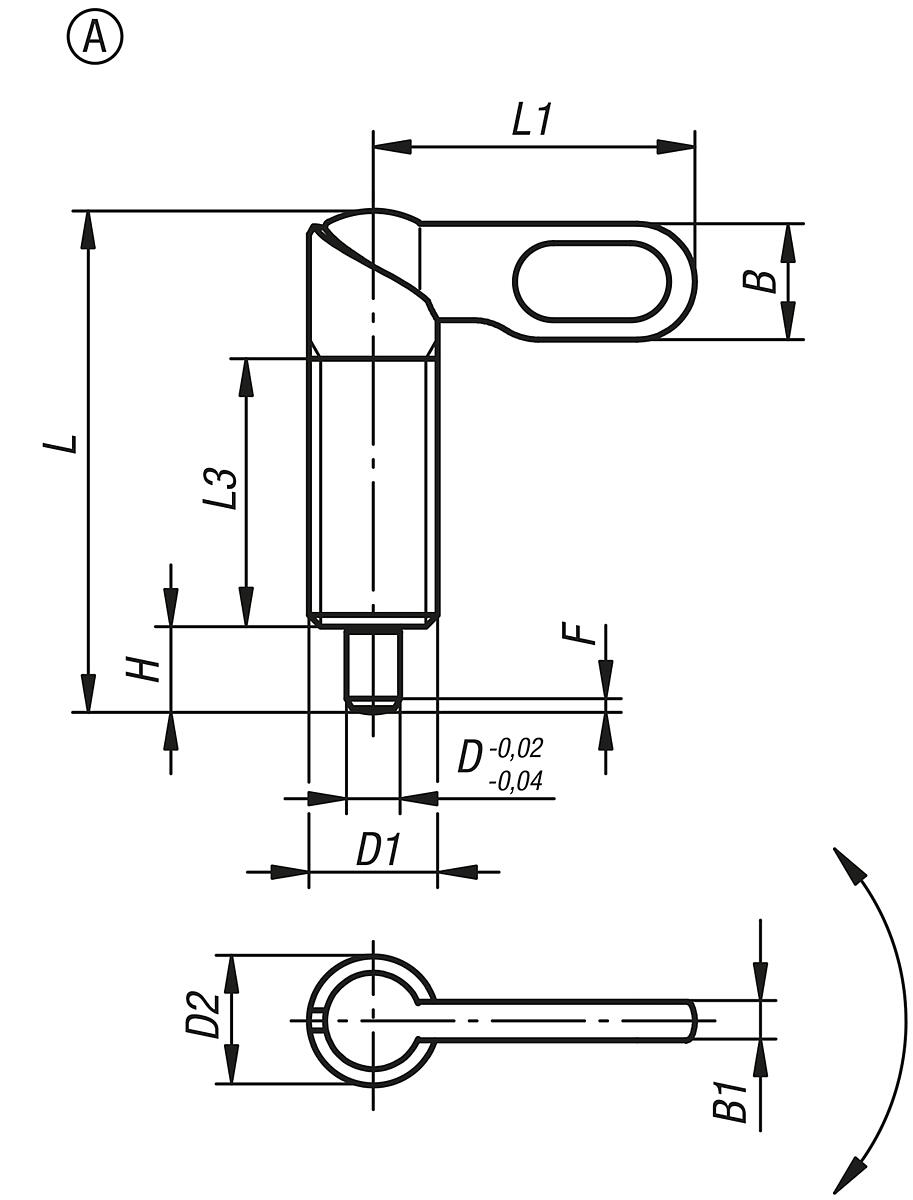

NLM 03099_A Sperrriegel Edelstahl Form A
Beschreibung
Werkstoff:
Edelstahl 1.4305.
Ausführung:
blank. Raststift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Edelstahl 1.4305.
Ausführung:
blank. Raststift geschliffen, nicht gehärtet.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Eigenschaften
| B: | 10,8 |
|---|---|
| B1: | 3,6 |
| D: | 6 |
| D1: | M12 |
| D2: | 12 |
| Federkraft Anfang F1 ca. N: | 8 |
| Federkraft Ende F2 ca. N: | 15 |
| Form: | A |
| F x 30°: | 1,8 |
| H: | 8 |
| L: | 46,8 |
| L2: | 30 |
| L3: | 25 |
Dokumente
1
| Variante | B | B1 | D | D1 | D2 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | Form | F x 30° | H | L | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10106858 (03099-1040410) |
9 | 3 | 4 | M10 | 10 | 8 | 14 | A | 1 | 6 | 38 | 25 | 20 | ab 13,58 € |
|
10106859 (03099-1040510) |
9 | 3 | 5 | M10 | 10 | 8 | 14 | A | 1,3 | 6 | 38 | 25 | 20 | ab 13,58 € |
|
10106860 (03099-1040610) |
9 | 3 | 6 | M10 | 10 | 8 | 14 | A | 1,8 | 6 | 38 | 25 | 20 | ab 13,58 € |
|
10106861 (03099-10404101) |
9 | 3 | 4 | M10x1 | 10 | 8 | 14 | A | 1 | 6 | 38 | 25 | 20 | ab 13,58 € |
|
10106862 (03099-10405101) |
9 | 3 | 5 | M10x1 | 10 | 8 | 14 | A | 1,3 | 6 | 38 | 25 | 20 | ab 13,58 € |
|
10106863 (03099-10406101) |
9 | 3 | 6 | M10x1 | 10 | 8 | 14 | A | 1,8 | 6 | 38 | 25 | 20 | ab 13,58 € |
|
10106864 (03099-1040512) |
10,8 | 3,6 | 5 | M12 | 12 | 8 | 15 | A | 1,3 | 8 | 46,8 | 30 | 25 | ab 14,82 € |
|
10106865 (03099-1040612) |
10,8 | 3,6 | 6 | M12 | 12 | 8 | 15 | A | 1,8 | 8 | 46,8 | 30 | 25 | ab 14,82 € |
|
10106866 (03099-1040812) |
10,8 | 3,6 | 8 | M12 | 12 | 8 | 15 | A | 2,3 | 8 | 46,8 | 30 | 25 | ab 14,82 € |
|
10106867 (03099-10405121) |
10,8 | 3,6 | 5 | M12x1,5 | 12 | 8 | 15 | A | 1,3 | 8 | 46,8 | 30 | 25 | ab 14,82 € |
|
10106868 (03099-10406121) |
10,8 | 3,6 | 6 | M12x1,5 | 12 | 8 | 15 | A | 1,8 | 8 | 46,8 | 30 | 25 | ab 14,82 € |
|
10106869 (03099-10408121) |
10,8 | 3,6 | 8 | M12x1,5 | 12 | 8 | 15 | A | 2,3 | 8 | 46,8 | 30 | 25 | ab 14,82 € |
|
10106870 (03099-1040616) |
14,4 | 4,8 | 6 | M16 | 16 | 15 | 35 | A | 1,8 | 10 | 60,4 | 40 | 32 | ab 16,31 € |
|
10106871 (03099-1040816) |
14,4 | 4,8 | 8 | M16 | 16 | 15 | 35 | A | 2,3 | 10 | 60,4 | 40 | 32 | ab 16,31 € |
|
10106872 (03099-1041016) |
14,4 | 4,8 | 10 | M16 | 16 | 15 | 35 | A | 2,8 | 10 | 60,4 | 40 | 32 | ab 16,31 € |
|
10106873 (03099-10406161) |
14,4 | 4,8 | 6 | M16x1,5 | 16 | 15 | 35 | A | 1,8 | 10 | 60,4 | 40 | 32 | ab 16,31 € |
|
10106874 (03099-10408161) |
14,4 | 4,8 | 8 | M16x1,5 | 16 | 15 | 35 | A | 2,3 | 10 | 60,4 | 40 | 32 | ab 16,31 € |
|
10106875 (03099-10410161) |
14,4 | 4,8 | 10 | M16x1,5 | 16 | 15 | 35 | A | 2,8 | 10 | 60,4 | 40 | 32 | ab 16,31 € |
|
10106876 (03099-1040820) |
18 | 6 | 8 | M20 | 20 | 20 | 60 | A | 2,3 | 12 | 70 | 50 | 35 | ab 19,38 € |
|
10106877 (03099-1041020) |
18 | 6 | 10 | M20 | 20 | 20 | 60 | A | 2,8 | 12 | 70 | 50 | 35 | ab 19,38 € |
|
10106878 (03099-1041220) |
18 | 6 | 12 | M20 | 20 | 20 | 60 | A | 3 | 12 | 70 | 50 | 35 | ab 19,38 € |
|
10106879 (03099-10408201) |
18 | 6 | 8 | M20x1,5 | 20 | 20 | 60 | A | 2,3 | 12 | 70 | 50 | 35 | ab 19,38 € |
|
10106880 (03099-10410201) |
18 | 6 | 10 | M20x1,5 | 20 | 20 | 60 | A | 2,8 | 12 | 70 | 50 | 35 | ab 19,38 € |
|
10106881 (03099-10412201) |
18 | 6 | 12 | M20x1,5 | 20 | 20 | 60 | A | 3 | 12 | 70 | 50 | 35 | ab 19,38 € |
