Produktnummer:
10107699
Herstellernummer:
03099-1081020
Hersteller:
Norelem

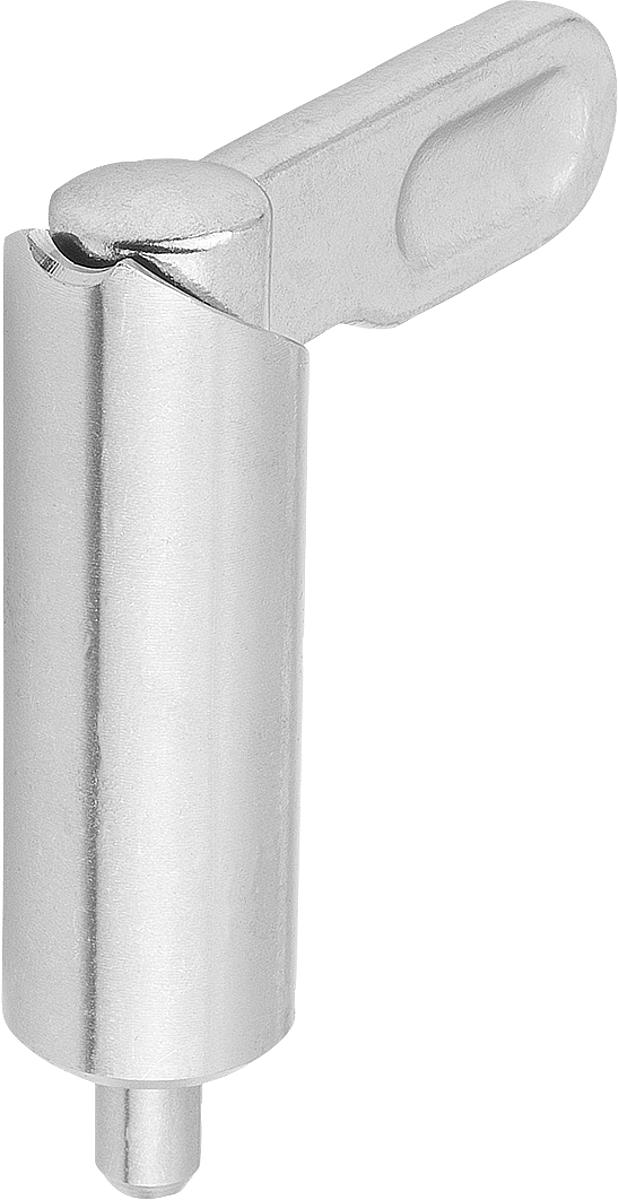

Norelem 03099-1081020 SPERRRIEGEL FORM E EDELSTAHL, D=10, D1=20 GLATTE
D:
10
H:
12
Produktnummer:
10107699
NLM 03099 Sperrriegel Edelstahl
Beschreibung
Werkstoff:
Riegel Edelstahl 1.4308.
Raststift Edelstahl 1.4305.
Hülse Edelstahl 1.4301 schweißbar.
Ausführung:
blank. Raststift geschliffen, nicht gehärtet.
Bestellbeispiel:
nlm 03099-1081220
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Zum Festschweißen der Sperrriegel empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage.
Riegel Edelstahl 1.4308.
Raststift Edelstahl 1.4305.
Hülse Edelstahl 1.4301 schweißbar.
Ausführung:
blank. Raststift geschliffen, nicht gehärtet.
Bestellbeispiel:
nlm 03099-1081220
Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Zum Festschweißen der Sperrriegel empfehlen wir Schutzgasschweißen mit einer WIG-Schweißanlage.

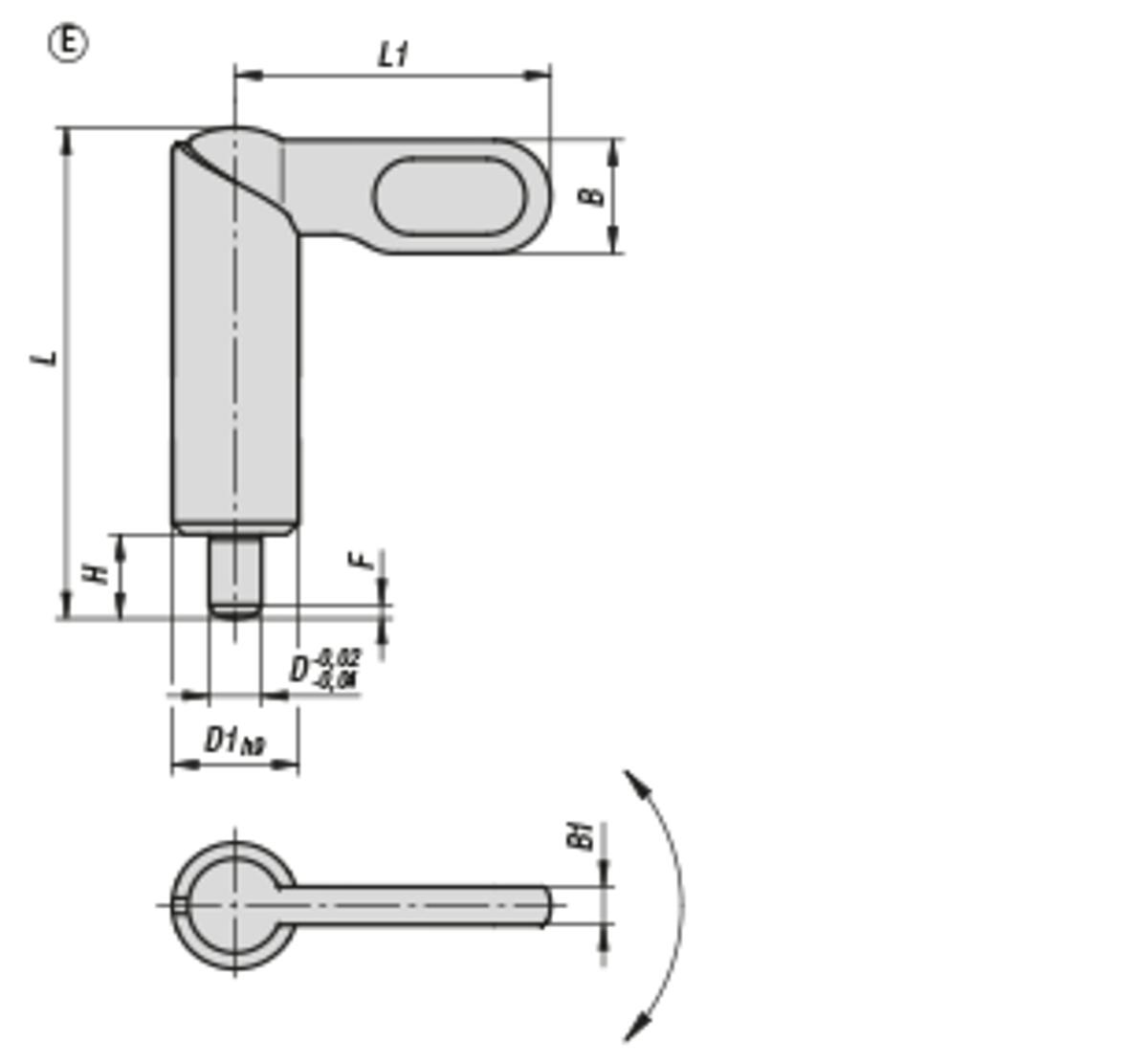

Eigenschaften
| B: | 18 |
|---|---|
| B1: | 6 |
| D: | 10 |
| D1: | 20 |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 60 |
| Form: | E |
| F x 30°: | 2,8 |
| H: | 12 |
| L: | 70 |
| L2: | 50 |
Dokumente
1
| Variante | D | H | Preis |
|---|---|---|---|
|
10107689 (03099-1080410) |
4 | 6 | ab 13,65 € |
|
10107690 (03099-1080510) |
5 | 6 | ab 13,65 € |
|
10107691 (03099-1080610) |
6 | 6 | ab 13,65 € |
|
10107692 (03099-1080512) |
5 | 8 | ab 14,97 € |
|
10107693 (03099-1080612) |
6 | 8 | ab 14,97 € |
|
10107694 (03099-1080812) |
8 | 8 | ab 14,97 € |
|
10107695 (03099-1080616) |
6 | 10 | ab 16,35 € |
|
10107696 (03099-1080816) |
8 | 10 | ab 16,35 € |
|
10107697 (03099-1081016) |
10 | 10 | ab 16,35 € |
|
10107698 (03099-1080820) |
8 | 12 | ab 19,46 € |
|
10107699 (03099-1081020) |
10 | 12 | ab 19,46 € |
|
10107700 (03099-1081220) |
12 | 12 | ab 19,46 € |
