Produktnummer:
10107706
Herstellernummer:
03157-062027
Hersteller:
Norelem

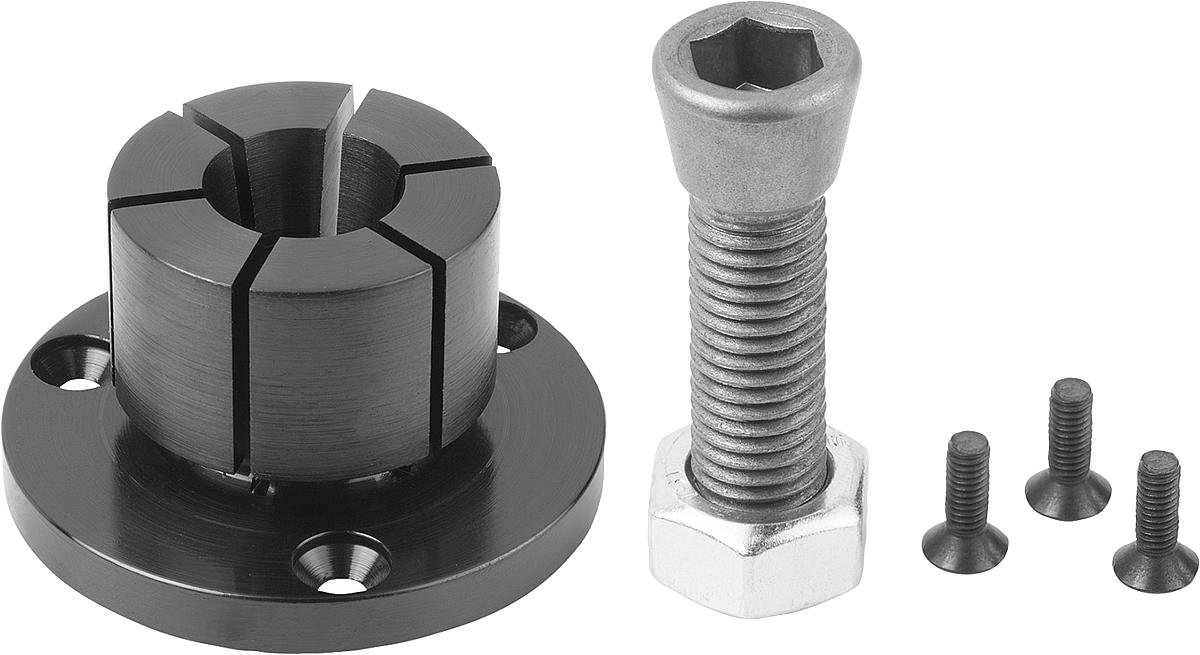

Norelem 03157-062027 SPANNDORN

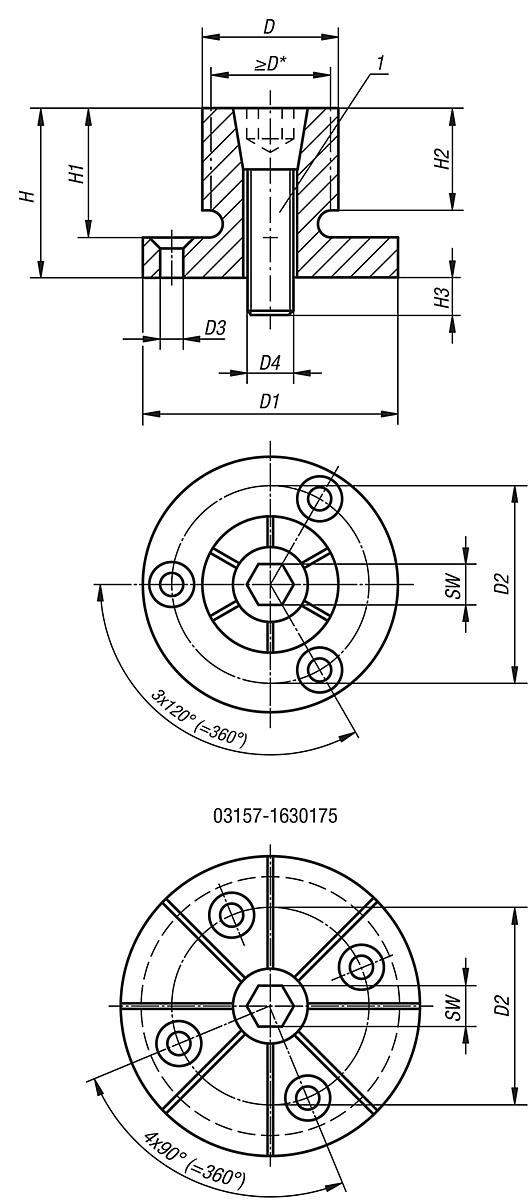

Anziehdrehmoment max. Nm:
60
D:
27
D min.:
20
D1:
50 h8
D2:
39,4
D3 für Senkschraube:
M4
D4 Kegelkopf Schraube:
M10
Gewicht ca. kg:
0,180
H:
28,6
H1:
22,2
H2:
17,5
H3:
17
SW Kegelkopf Schraube:
8
Spannkraft max. kN:
20
Produktnummer:
10107706
NLM 03157 Spanndorne
Beschreibung
Werkstoff:
Gehäuse Baustahl, Kegelkopf-Schraube Einsatzstahl.
Ausführung:
Gehäuse brüniert.
Kegelkopf-Schraube einsatzgehärtet.
Bestellbeispiel:
nlm 03157-081420
Hinweis:
Der Spanndorn ist für die Zweitbearbeitung von Drehteilen besonders geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden.
Niedrige Bauweise - keine störenden Spannpratzen.
Spannbewegung mit Inbusschlüssel oder hydraulisch.
* D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf.
Montage:
Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.
Der Sockel kann bei Bedarf in einer Bohrung oder mit Passstiften zentriert werden.
Gehäuse Baustahl, Kegelkopf-Schraube Einsatzstahl.
Ausführung:
Gehäuse brüniert.
Kegelkopf-Schraube einsatzgehärtet.
Bestellbeispiel:
nlm 03157-081420
Hinweis:
Der Spanndorn ist für die Zweitbearbeitung von Drehteilen besonders geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden.
Niedrige Bauweise - keine störenden Spannpratzen.
Spannbewegung mit Inbusschlüssel oder hydraulisch.
* D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf.
Montage:
Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.
Der Sockel kann bei Bedarf in einer Bohrung oder mit Passstiften zentriert werden.
Eigenschaften
| Anziehdrehmoment max. Nm: | 60 |
|---|---|
| D: | 27 |
| D1: | 50 h8 |
| D2: | 39,4 |
| D3 für Senkschraube: | M4 |
| D4 Kegelkopf Schraube: | M10 |
| D min.: | 20 |
| Gewicht ca. kg: | 0,180 |
| H: | 28,6 |
| H1: | 22,2 |
| H2: | 17,5 |
| H3: | 17 |
| SW Kegelkopf Schraube: | 8 |
| Spannkraft max. kN: | 20 |
Dokumente
1
| Variante | Anziehdrehmoment max. Nm | D | D1 | D2 | D3 für Senkschraube | D4 Kegelkopf Schraube | D min. | Gewicht ca. kg | H | H1 | H2 | H3 | SW Kegelkopf Schraube | Spannkraft max. kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10107702 (03157-020407) |
0,7 | 7,4 | 20 h9 | 13,7 | M2 | M2 | 4,1 | 0,010 | 10,7 | 7,6 | 6,1 | 4,1 | 1,5 | 1,1 | ab 81,15 € |
|
10107703 (03157-040812) |
5 | 12,4 | 29,72 h9 | 21 | M3 | M4 | 7,2 | 0,040 | 21,8 | 16 | 15 | 8 | 3 | 4,2 | ab 82,55 € |
|
10107704 (03157-061214) |
17 | 31,5 h9 | 23,1 | M3 | M6 | 12,2 | 0,070 | 24,9 | 19 | 15 | 12 | 5 | 8,5 | ab 84,19 € | |
|
10107705 (03157-081420) |
34 | 20 | 37,5 h9 | 29 | M3 | M8 | 13,5 | 0,100 | 24,9 | 19 | 15 | 14 | 6 | 11,1 | ab 86,07 € |
|
10107706 (03157-062027) |
60 | 27 | 50 h8 | 39,4 | M4 | M10 | 20 | 0,180 | 28,6 | 22,2 | 17,5 | 17 | 8 | 20 | ab 111,84 € |
|
10107707 (03157-102535) |
150 | 35,3 | 56 h8 | 45,5 | M4 | M12 | 25,4 | 0,320 | 31,8 | 25,4 | 20,6 | 21 | 10 | 26,3 | ab 137,73 € |
|
10107708 (03157-123442) |
280 | 42 | 69,5 h8 | 55,9 | M5 | M16 | 30 | 0,600 | 39,6 | 31,8 | 27 | 22 | 14 | 44,5 | ab 175,67 € |
|
10107709 (03157-123452) |
280 | 51 | 75,5 h8 | 63,9 | M5 | M16 | 30 | 0,700 | 39,6 | 31,8 | 27 | 22 | 14 | 44,5 | ab 182,35 € |
|
10107710 (03157-163077) |
280 | 77 | 107,5 h8 | 92,5 | M6 | M16 | 30 | 1,730 | 45,5 | 37,6 | 32,3 | 20 | 14 | 44,5 | ab 294,73 € |
|
10107711 (03157-1630103) |
280 | 103 | 132,9 h8 | 118 | M6 | M16 | 30 | 2,860 | 46 | 38 | 32 | 20 | 14 | 44,5 | ab 450,00 € |
|
10107712 (03157-1630175) |
280 | 175 | 132,9 h8 | 118 | M6 | M16 | 30 | 6,500 | 45,5 | 37,6 | 32,3 | 20 | 14 | 44,5 | ab 876,00 € |
