Produktnummer:
10107740
Herstellernummer:
03158-0102705
Hersteller:
Norelem

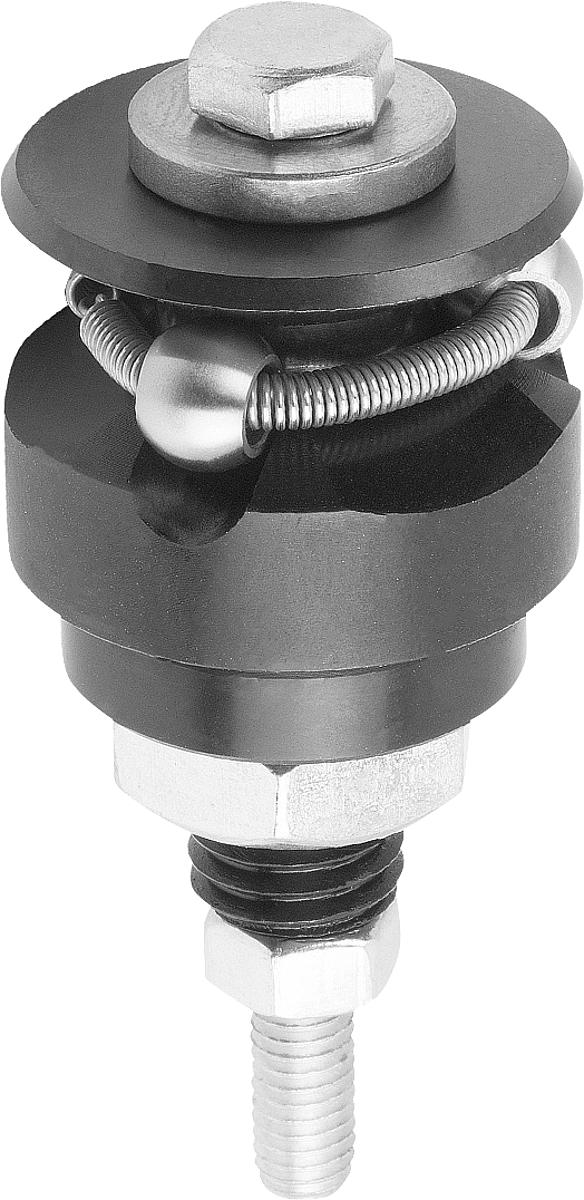

Norelem 03158-0102705 ZENTRIERSPANNER FORM A,
A:
10,5
Anzahl Kugeln/ 6 kant:
3
C (DIN 912):
M10x16
D max.:
30,5
D min.:
26,5
D1:
M5
D2:
15
D3:
3
F kN:
6
Form:
A
Gewicht ca. kg:
0,098
H:
27,1
H1:
20,1
H2:
15,1
H3:
13,9
H4:
2,3
Kugel Ø:
4
L:
11,5
L1 min.:
30
L2:
14
M:
2
Produktnummer:
10107740

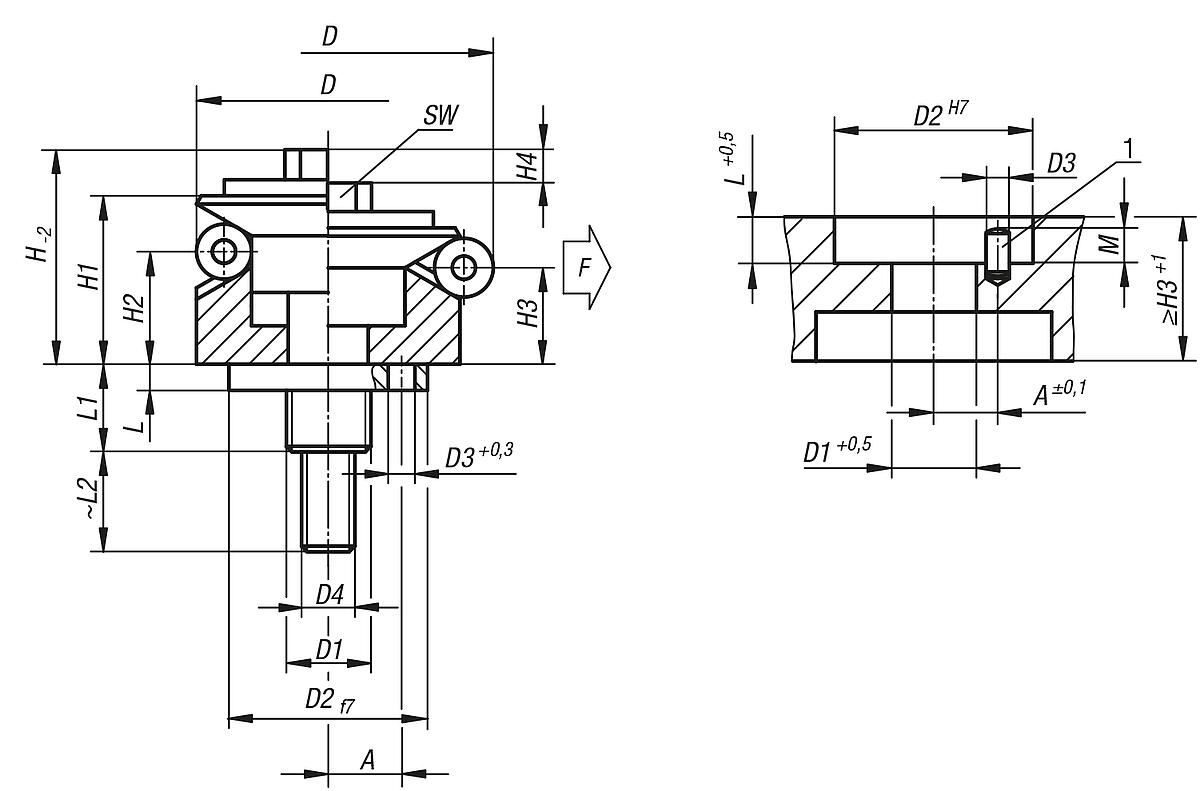

NLM 03158_A Zentrierspanner ohne Schutz
Beschreibung
Werkstoff:
Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Anwendung:
Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Anwendung:
Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Eigenschaften
| A: | 10,5 |
|---|---|
| Anzahl Kugeln/ 6 kant: | 3 |
| C (DIN 912): | M10x16 |
| D1: | M5 |
| D2: | 15 |
| D3: | 3 |
| D max.: | 30,5 |
| D min.: | 26,5 |
| F kN: | 6 |
| Form: | A |
| Gewicht ca. kg: | 0,098 |
| H: | 27,1 |
| H1: | 20,1 |
| H2: | 15,1 |
| H3: | 13,9 |
| H4: | 2,3 |
| Kugel Ø: | 4 |
| L: | 11,5 |
| L1 min.: | 30 |
| L2: | 14 |
| M: | 2 |
Dokumente
1
| Variante | A | Anzahl Kugeln/ 6 kant | C (DIN 912) | D1 | D2 | D3 | D max. | D min. | F kN | Form | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | Kugel Ø | L | L1 min. | L2 | M | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10107736 (03158-0101203) |
5,2 | 3 | M6x10 | M3 | 8 | 1,5 | 14,2 | 11,7 | 2 | A | 0,009 | 15 | 11,9 | 9,2 | 8,6 | 1,5 | 2,5 | 7,5 | 19,5 | 10 | 1 | ab 264,83 € |
|
10107737 (03158-0101503) |
6 | 3 | M6x10 | M3 | 8 | 2 | 18,5 | 14,5 | 2 | A | 0,022 | 17 | 14,1 | 9,1 | 7,9 | 2,3 | 4 | 7,5 | 19,5 | 10 | 1,5 | ab 280,80 € |
|
10107738 (03158-0101904) |
7,8 | 3 | M8x16 | M4 | 12 | 2,5 | 22,5 | 18,5 | 3,5 | A | 0,054 | 20,6 | 16,6 | 11,6 | 10,4 | 2,3 | 4 | 11,5 | 28 | 16 | 1,5 | ab 311,39 € |
|
10107739 (03158-0102305) |
9,4 | 3 | M10x16 | M5 | 15 | 3 | 26,5 | 22,5 | 6 | A | 0,064 | 27,1 | 20,1 | 15,1 | 13,9 | 2,3 | 4 | 11,5 | 30 | 14 | 2 | ab 346,31 € |
|
10107740 (03158-0102705) |
10,5 | 3 | M10x16 | M5 | 15 | 3 | 30,5 | 26,5 | 6 | A | 0,098 | 27,1 | 20,1 | 15,1 | 13,9 | 2,3 | 4 | 11,5 | 30 | 14 | 2 | ab 381,21 € |
|
10107741 (03158-0103106) |
12,5 | 3 | M12x20 | M6 | 20 | 4 | 38,5 | 30,5 | 8,5 | A | 0,139 | 32,7 | 24,2 | 15,2 | 12,8 | 4,6 | 8 | 15,5 | 36 | 16 | 2 | ab 416,14 € |
|
10107742 (03158-0103906) |
12,5 | 6 | M12x20 | M6 | 20 | 4 | 46,5 | 38,5 | 8,5 | A | 0,248 | 35,6 | 27,1 | 18,1 | 15,7 | 4,6 | 8 | 15,5 | 36 | 16 | 2,5 | ab 456,92 € |
|
10107743 (03158-0104706) |
12,5 | 6 | M12x20 | M6 | 20 | 4 | 54,5 | 46,5 | 8,5 | A | 0,338 | 35,6 | 27,1 | 18,1 | 15,7 | 4,6 | 8 | 15,5 | 36 | 16 | 2,5 | ab 570,34 € |
|
10107744 (03158-0105508) |
20 | 6 | M16x20 | M8 | 30 | 5 | 70,5 | 54,5 | 16 | A | 0,660 | 50,2 | 40,7 | 23,7 | 19 | 9,3 | 16 | 16,5 | 43 | 16 | 2,5 | ab 608,18 € |
|
10107745 (03158-0107108) |
25 | 6 | M16x20 | M8 | 40 | 5 | 86,5 | 70,5 | 16 | A | 1,252 | 55,1 | 45,6 | 28,3 | 23,6 | 9,3 | 16 | 16,5 | 43 | 16 | 2,5 | ab 653,29 € |
|
10107746 (03158-0108708) |
36,5 | 6 | M16x20 | M8 | 60 | 5 | 102,5 | 86,5 | 16 | A | 1,765 | 55,1 | 45,6 | 28,3 | 23,6 | 9,3 | 16 | 16,5 | 43 | 16 | 2,5 | ab 699,90 € |
