Produktnummer:
10107747
Herstellernummer:
03158-0204706
Hersteller:
Norelem
Norelem 03158-0204706 ZENTRIERSPANNER FORM B,
6 kant:
8
A:
12,5
Anzahl Kugeln/ 6 kant:
6
C (DIN 912):
M12x20
D max.:
54,5
D min.:
46,5
D1:
M6
D2:
20
D3:
4
F kN:
8,5
Form:
B
Gewicht ca. kg:
0,338
H:
35,6
H1:
27,1
H2:
18,1
H3:
15,7
H4:
4,6
L:
15,5
L1 min.:
36
L2:
16
M:
2,5
Produktnummer:
10107747

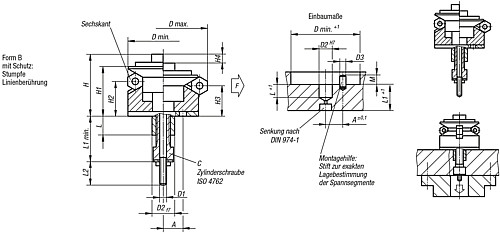

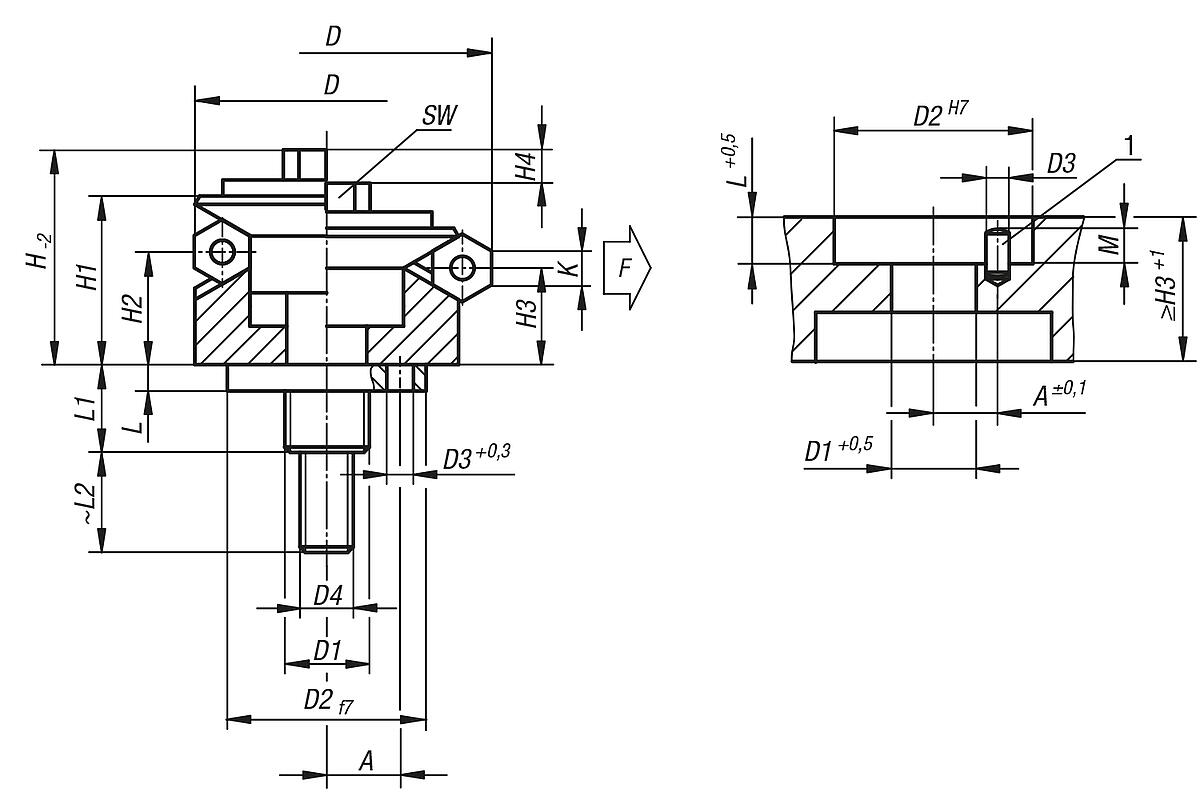

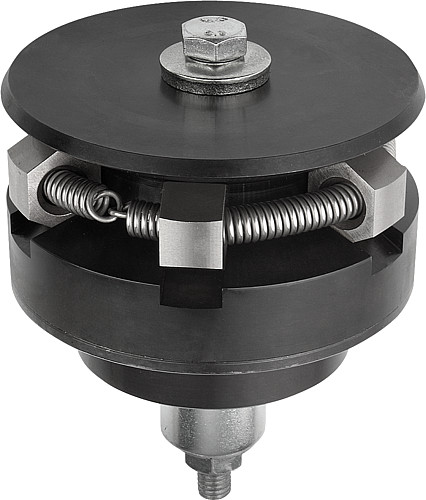

NLM 03158_B Zentrierspanner mit Schutz
Beschreibung
Werkstoff:
Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Hinweis:
Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung:
Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Auf Anfrage:
Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Hinweis:
Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung:
Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Auf Anfrage:
Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Eigenschaften
| 6 kant: | 8 |
|---|---|
| A: | 12,5 |
| Anzahl Kugeln/ 6 kant: | 6 |
| C (DIN 912): | M12x20 |
| D1: | M6 |
| D2: | 20 |
| D3: | 4 |
| D max.: | 54,5 |
| D min.: | 46,5 |
| F kN: | 8,5 |
| Form: | B |
| Gewicht ca. kg: | 0,338 |
| H: | 35,6 |
| H1: | 27,1 |
| H2: | 18,1 |
| H3: | 15,7 |
| H4: | 4,6 |
| L: | 15,5 |
| L1 min.: | 36 |
| L2: | 16 |
| M: | 2,5 |
Dokumente
1
| Variante | 6 kant | A | Anzahl Kugeln/ 6 kant | C (DIN 912) | D1 | D2 | D3 | D max. | D min. | F kN | Form | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | L | L1 min. | L2 | M | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10107751 (03158-0201503) |
4 | 6 | 3 | M6x10 | M3 | 8 | 2 | 18,5 | 14,5 | 2 | B | 0,022 | 17 | 14,1 | 9,1 | 7,9 | 2,3 | 7,5 | 19,5 | 10 | 1,5 | ab 328,83 € |
|
10107752 (03158-0201904) |
4 | 7,8 | 3 | M8x16 | M4 | 12 | 2,5 | 22,5 | 18,5 | 3,5 | B | 0,054 | 20,6 | 16,6 | 11,6 | 10,4 | 2,3 | 11,5 | 28 | 16 | 1,5 | ab 360,84 € |
|
10107753 (03158-0202305) |
4 | 9,4 | 3 | M10x16 | M5 | 15 | 3 | 26,5 | 22,5 | 6 | B | 0,064 | 27,1 | 20,1 | 15,1 | 13,9 | 2,3 | 11,5 | 30 | 14 | 2 | ab 398,66 € |
|
10107754 (03158-0202705) |
4 | 10,5 | 3 | M10x16 | M5 | 15 | 3 | 30,5 | 26,5 | 6 | B | 0,098 | 27,1 | 20,1 | 15,1 | 13,9 | 2,3 | 11,5 | 30 | 14 | 2 | ab 430,62 € |
|
10107755 (03158-0203106) |
8 | 12,5 | 3 | M12x20 | M6 | 20 | 4 | 38,5 | 30,5 | 8,5 | B | 0,139 | 32,7 | 24,2 | 15,2 | 12,8 | 4,6 | 15,5 | 36 | 16 | 2 | ab 467,08 € |
|
10107756 (03158-0203906) |
8 | 12,5 | 6 | M12x20 | M6 | 20 | 4 | 46,5 | 38,5 | 8,5 | B | 0,248 | 35,6 | 27,1 | 18,1 | 15,7 | 4,6 | 15,5 | 36 | 16 | 2,5 | ab 506,33 € |
|
10107747 (03158-0204706) |
8 | 12,5 | 6 | M12x20 | M6 | 20 | 4 | 54,5 | 46,5 | 8,5 | B | 0,338 | 35,6 | 27,1 | 18,1 | 15,7 | 4,6 | 15,5 | 36 | 16 | 2,5 | ab 647,49 € |
|
10107748 (03158-0205508) |
16 | 20 | 6 | M16x20 | M8 | 30 | 5 | 70,5 | 54,5 | 16 | B | 0,660 | 50,2 | 40,7 | 23,7 | 19 | 9,3 | 16,5 | 43 | 16 | 2,5 | ab 680,94 € |
|
10107749 (03158-0207108) |
16 | 25 | 6 | M16x20 | M8 | 40 | 5 | 86,5 | 70,5 | 16 | B | 1,252 | 55,1 | 45,6 | 28,3 | 23,6 | 9,3 | 16,5 | 43 | 16 | 2,5 | ab 724,54 € |
|
10107750 (03158-0208708) |
16 | 36,5 | 6 | M16x20 | M8 | 60 | 5 | 102,5 | 86,5 | 16 | B | 1,765 | 55,1 | 45,6 | 28,3 | 23,6 | 9,3 | 16,5 | 43 | 16 | 2,5 | ab 792,97 € |
