Produktnummer:
10107728
Herstellernummer:
03158-202306
Hersteller:
Norelem

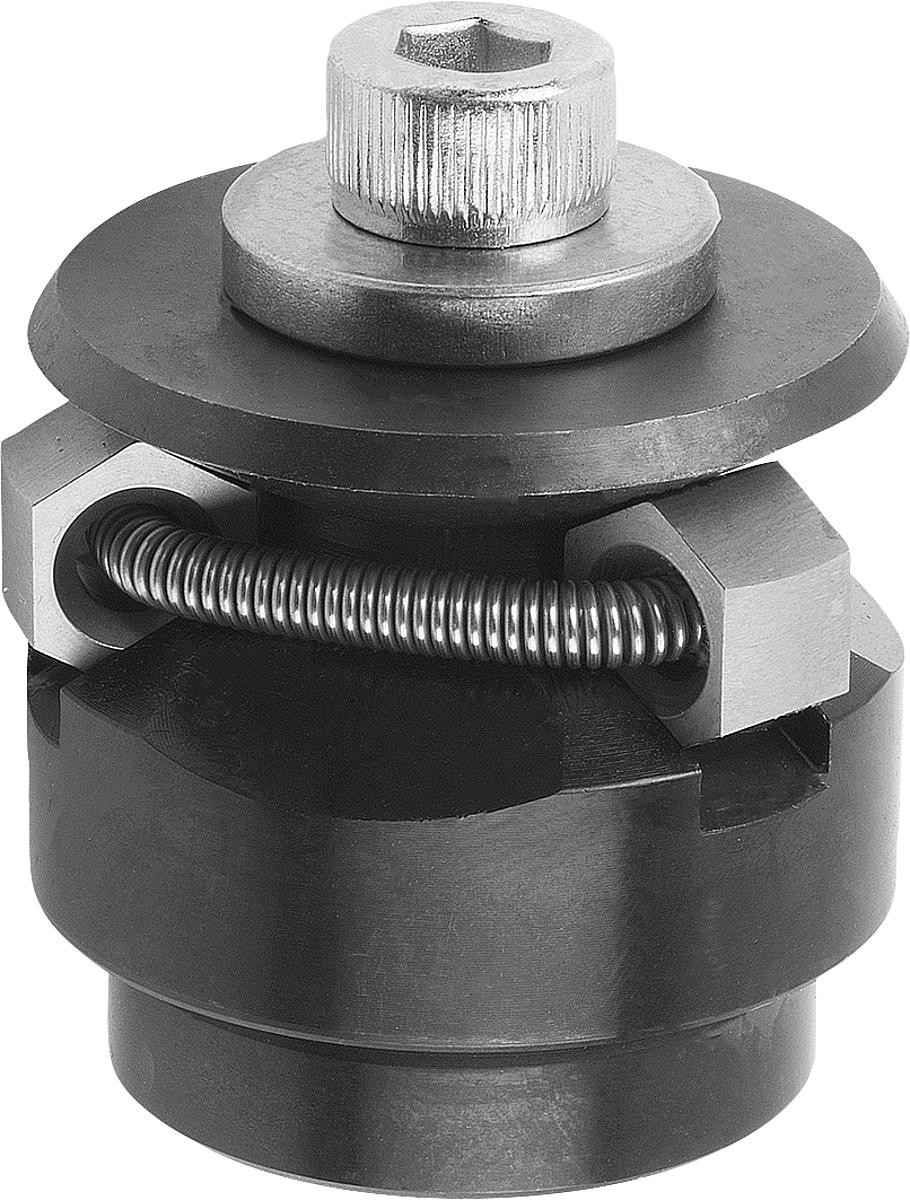

Norelem 03158-202306 ZENTRIERSPANNER FORM B
6 kant:
4
A:
7
Anzahl Kugeln/ 6 kant:
3
D max.:
26,5
D min.:
22,5
D1:
M6
D2:
15
D3:
3
D4:
6,4
F kN:
5
Form:
B
Gewicht ca. kg:
0,060
H:
29,1
H1:
20,1
H2:
15,1
H3:
13,9
H4:
2,3
L:
6
M:
4
SW:
5
Produktnummer:
10107728

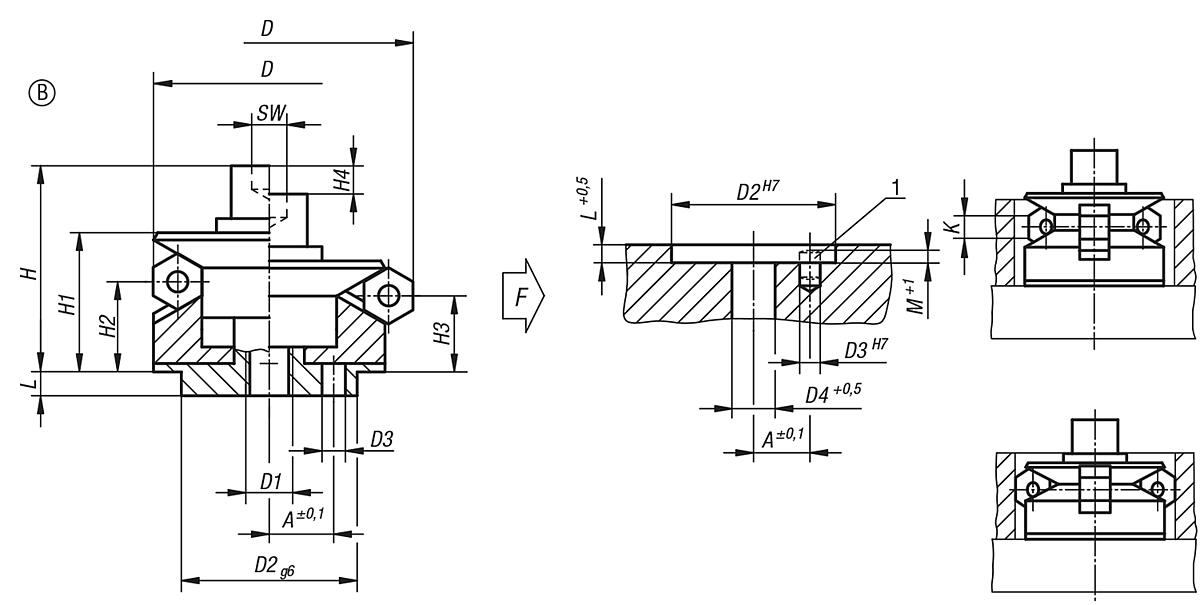

NLM 03158_B Zentrierspanner mit Schutz
Beschreibung
Werkstoff:
Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung:
Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung:
Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Eigenschaften
| 6 kant: | 4 |
|---|---|
| A: | 7 |
| Anzahl Kugeln/ 6 kant: | 3 |
| D1: | M6 |
| D2: | 15 |
| D3: | 3 |
| D4: | 6,4 |
| D max.: | 26,5 |
| D min.: | 22,5 |
| F kN: | 5 |
| Form: | B |
| Gewicht ca. kg: | 0,060 |
| H: | 29,1 |
| H1: | 20,1 |
| H2: | 15,1 |
| H3: | 13,9 |
| H4: | 2,3 |
| L: | 6 |
| M: | 4 |
| SW: | 5 |
Dokumente
1
| Variante | 6 kant | A | Anzahl Kugeln/ 6 kant | D1 | D2 | D3 | D4 | D max. | D min. | F kN | Form | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | L | M | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10107726 (03158-201504) |
4 | 4,5 | 3 | M4 | 12 | 2 | 4,3 | 18,5 | 14,5 | 3,5 | B | 0,020 | 19,6 | 14,1 | 9,1 | 7,9 | 2,3 | 5,5 | 3,5 | 3 | ab 295,32 € |
|
10107727 (03158-201905) |
4 | 5,5 | 3 | M5 | 15 | 2,5 | 5,3 | 22,5 | 18,5 | 4,5 | B | 0,039 | 23,6 | 16,6 | 11,6 | 10,4 | 2,3 | 7,5 | 3 | 4 | ab 326,00 € |
|
10107728 (03158-202306) |
4 | 7 | 3 | M6 | 15 | 3 | 6,4 | 26,5 | 22,5 | 5 | B | 0,060 | 29,1 | 20,1 | 15,1 | 13,9 | 2,3 | 6 | 4 | 5 | ab 359,00 € |
|
10107729 (03158-202706) |
4 | 7 | 3 | M6 | 20 | 3 | 6,4 | 30,5 | 26,5 | 5 | B | 0,086 | 29,1 | 20,1 | 15,1 | 13,9 | 2,3 | 6 | 4,5 | 5 | ab 388,00 € |
|
10107730 (03158-203106) |
8 | 9 | 3 | M6 | 25 | 4 | 6,4 | 38,5 | 30,5 | 5 | B | 0,125 | 33,2 | 24,2 | 15,2 | 12,8 | 4,6 | 7 | 4,5 | 5 | ab 421,00 € |
|
10107731 (03158-203908) |
8 | 11 | 6 | M8 | 30 | 4 | 8,4 | 46,5 | 38,5 | 6,5 | B | 0,233 | 38,6 | 27,1 | 18,1 | 15,7 | 4,6 | 7,5 | 4,5 | 6 | ab 456,00 € |
|
10107732 (03158-204708) |
8 | 11 | 6 | M8 | 30 | 4 | 8,4 | 54,5 | 46,5 | 6,5 | B | 0,323 | 38,6 | 27,1 | 18,1 | 15,7 | 4,6 | 7,5 | 4,5 | 6 | ab 584,00 € |
|
10107733 (03158-205510) |
16 | 15 | 6 | M10 | 45 | 5 | 10,5 | 70,5 | 54,5 | 8 | B | 0,653 | 54,7 | 40,7 | 23,7 | 19 | 9,3 | 9 | 5,5 | 8 | ab 614,00 € |
|
10107734 (03158-207112) |
16 | 17 | 6 | M12 | 60 | 5 | 13 | 86,5 | 70,5 | 10 | B | 1,271 | 62,1 | 45,6 | 28,3 | 23,6 | 9,3 | 10 | 5,5 | 10 | ab 653,00 € |
|
10107735 (03158-208712) |
16 | 17 | 6 | M12 | 60 | 5 | 13 | 102,5 | 86,5 | 10 | B | 1,783 | 62,1 | 45,6 | 28,3 | 23,6 | 9,3 | 10 | 5,5 | 10 | ab 715,00 € |
