Produktnummer:
10106947
Herstellernummer:
03182-110
Hersteller:
Norelem

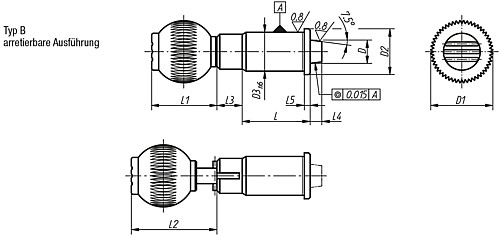

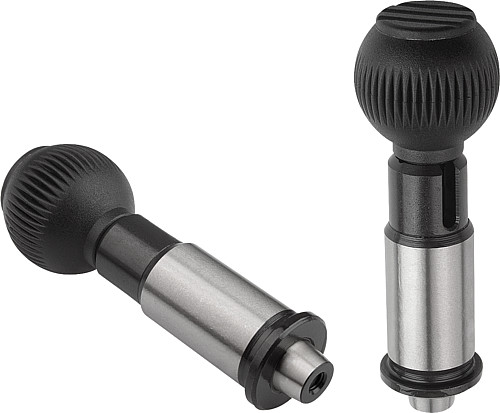

Norelem 03182-110 PRÄZISIONS ARRETIERBOLZEN D=10, KON. AUFNAHME, TYP B
D:
10
D1:
25
D2:
19
D3:
16
Federkraft Anfang F1 ca. N:
19
Federkraft Ende F2 ca. N:
29
Gewicht ca. kg:
0,067
Innengewinde Griffkugel:
M6
L:
31
L1:
25
L2:
32,5
L3:
13
L4 min.:
6
L5:
2,5
Typ:
B
Produktnummer:
10106947

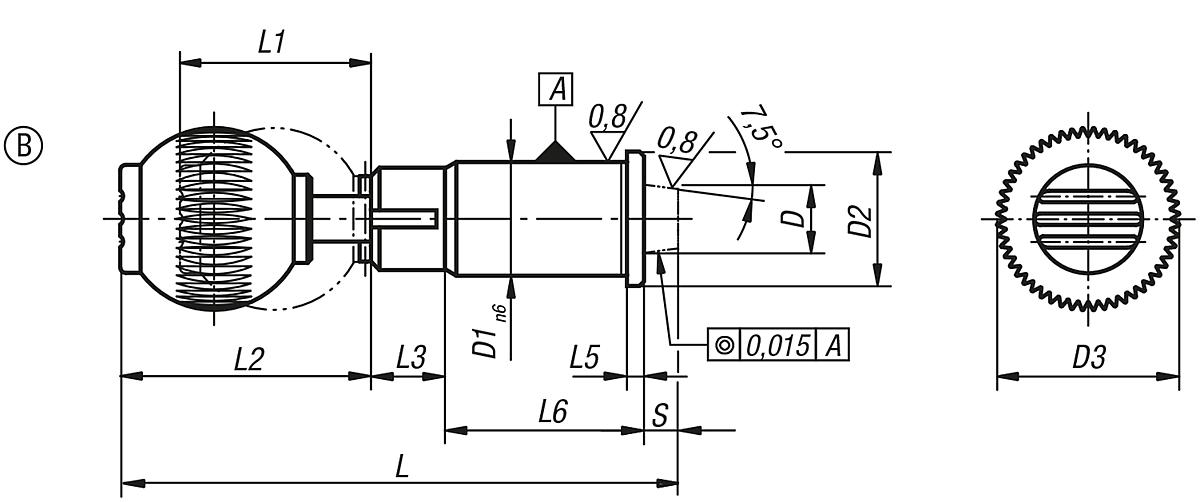

NLM 03182_B Präzisions Arretierbolzen mit konischer Aufnahme Typ B
Beschreibung
Werkstoff:
Stahl, Griffkugel Thermoplast.
Ausführung:
gehärtet und geschliffen, Griffkugel schwarzgrau.
Hinweis:
Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.
Technischer Hinweis siehe Montage- und Einbauanleitung.
Stahl, Griffkugel Thermoplast.
Ausführung:
gehärtet und geschliffen, Griffkugel schwarzgrau.
Hinweis:
Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.
Technischer Hinweis siehe Montage- und Einbauanleitung.
Eigenschaften
| D: | 10 |
|---|---|
| D1: | 25 |
| D2: | 19 |
| D3: | 16 |
| Federkraft Anfang F1 ca. N: | 19 |
| Federkraft Ende F2 ca. N: | 29 |
| Gewicht ca. kg: | 0,067 |
| Innengewinde Griffkugel: | M6 |
| L: | 31 |
| L1: | 25 |
| L2: | 32,5 |
| L3: | 13 |
| L4 min.: | 6 |
| L5: | 2,5 |
| Typ: | B |
Dokumente
1
| Variante | L1 | D | D1 | Gewicht ca. kg | D2 | D3 | L | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | L3 | L4 min. | L5 | Innengewinde Griffkugel | Typ | L2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10106947 (03182-110) |
25 | 10 | 25 | 0,067 | 19 | 16 | 31 | 19 | 29 | 13 | 6 | 2,5 | M6 | B | 32,5 | ab 82,89 € |
|
10106948 (03182-112) |
33 | 12 | 32 | 0,127 | 23 | 20 | 35 | 22 | 35 | 13 | 6 | 3 | M8 | B | 40,5 | ab 98,34 € |
|
10106949 (03182-116) |
41,5 | 16 | 40 | 0,221 | 28 | 25 | 42 | 30 | 50 | 13 | 6 | 3 | M10 | B | 49 | ab 107,24 € |
|
10106950 (03182-120) |
41,5 | 20 | 40 | 0,350 | 33 | 30 | 50 | 46 | 63 | 13 | 6 | 3 | M10 | B | 49 | ab 126,12 € |
|
10106951 (03182-125) |
51 | 25 | 50 | 0,655 | 42 | 38 | 60 | 39 | 73 | 13 | 6 | 3 | M10 | B | 58,5 | ab 148,57 € |
