Produktnummer:
10106949
Herstellernummer:
03182-116
Hersteller:
Norelem

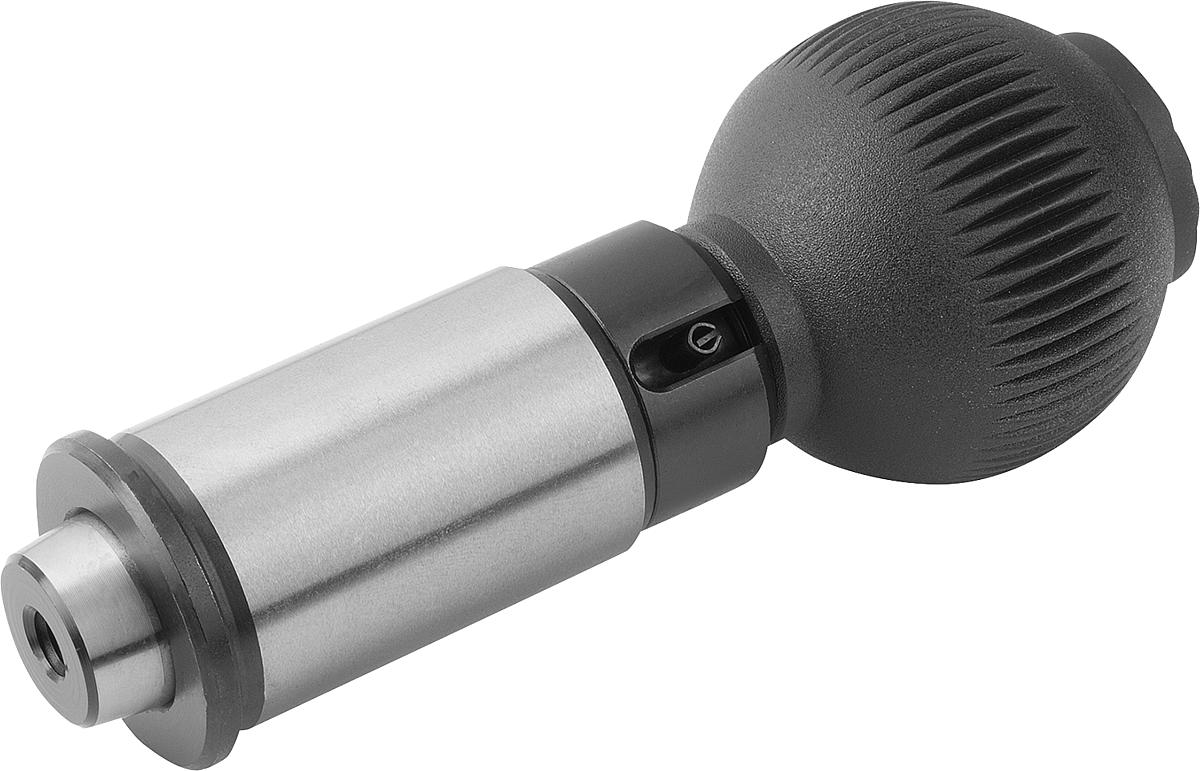

Norelem 03182-116 PRÄZISIONS ARRETIERBOLZEN D=16, KON. AUFNAHME, TYP B
D:
16
D1:
40
D2:
28
D3:
25
Federkraft Anfang F1 ca. N:
30
Federkraft Ende F2 ca. N:
50
Gewicht ca. kg:
0,221
Innengewinde Griffkugel:
M10
L:
42
L1:
41,5
L2:
49
L3:
13
L4 min.:
6
L5:
3
Typ:
B
Produktnummer:
10106949

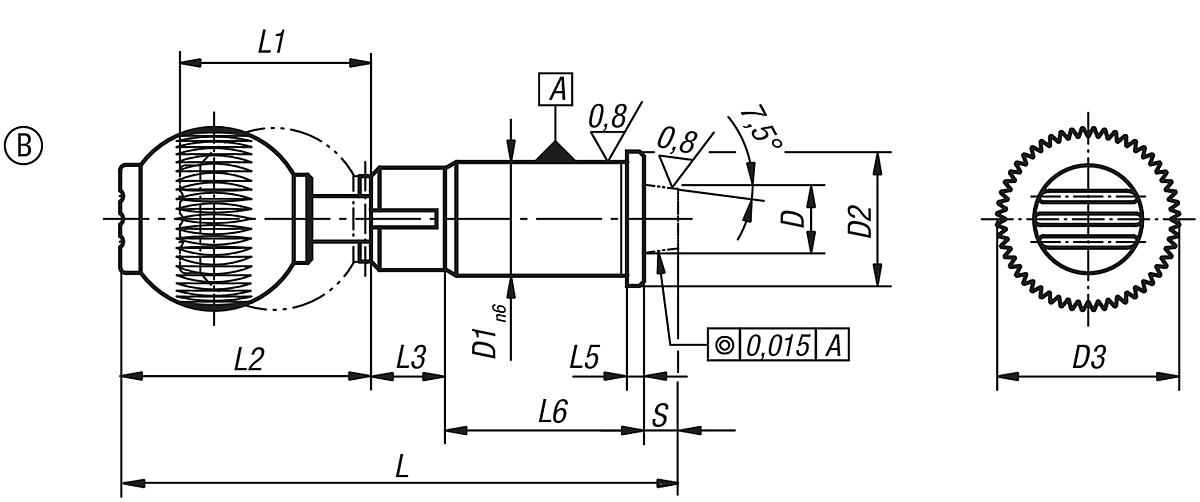

NLM 03182_B Präzisions Arretierbolzen mit konischer Aufnahme Typ B
Beschreibung
Werkstoff:
Stahl, Griffkugel Thermoplast.
Ausführung:
gehärtet und geschliffen, Griffkugel schwarzgrau.
Hinweis:
Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.
Technischer Hinweis siehe Montage- und Einbauanleitung.
Stahl, Griffkugel Thermoplast.
Ausführung:
gehärtet und geschliffen, Griffkugel schwarzgrau.
Hinweis:
Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.
Technischer Hinweis siehe Montage- und Einbauanleitung.
Eigenschaften
| D: | 16 |
|---|---|
| D1: | 40 |
| D2: | 28 |
| D3: | 25 |
| Federkraft Anfang F1 ca. N: | 30 |
| Federkraft Ende F2 ca. N: | 50 |
| Gewicht ca. kg: | 0,221 |
| Innengewinde Griffkugel: | M10 |
| L: | 42 |
| L1: | 41,5 |
| L2: | 49 |
| L3: | 13 |
| L4 min.: | 6 |
| L5: | 3 |
| Typ: | B |
Dokumente
1
| Variante | D | D1 | D2 | D3 | Federkraft Anfang F1 ca. N | Federkraft Ende F2 ca. N | Gewicht ca. kg | Innengewinde Griffkugel | L | L1 | L2 | L3 | L4 min. | L5 | Typ | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10106947 (03182-110) |
10 | 25 | 19 | 16 | 19 | 29 | 0,067 | M6 | 31 | 25 | 32,5 | 13 | 6 | 2,5 | B | ab 82,89 € |
|
10106948 (03182-112) |
12 | 32 | 23 | 20 | 22 | 35 | 0,127 | M8 | 35 | 33 | 40,5 | 13 | 6 | 3 | B | ab 98,34 € |
|
10106949 (03182-116) |
16 | 40 | 28 | 25 | 30 | 50 | 0,221 | M10 | 42 | 41,5 | 49 | 13 | 6 | 3 | B | ab 107,24 € |
|
10106950 (03182-120) |
20 | 40 | 33 | 30 | 46 | 63 | 0,350 | M10 | 50 | 41,5 | 49 | 13 | 6 | 3 | B | ab 126,12 € |
|
10106951 (03182-125) |
25 | 50 | 42 | 38 | 39 | 73 | 0,655 | M10 | 60 | 51 | 58,5 | 13 | 6 | 3 | B | ab 148,57 € |
