Produktnummer:
10106957
Herstellernummer:
03186-010
Hersteller:
Norelem

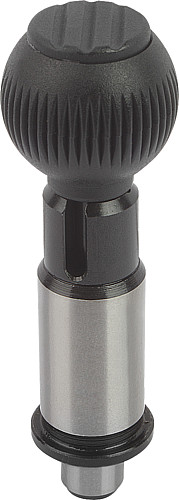

Norelem 03186-010 PRÄZISIONS ARRETIERBOLZEN D=10, ZYL. AUFNAHME, TYP A
D:
10
D1:
25
Produktnummer:
10106957
NLM 03186_A Präzisions Arretierbolzen mit zylindrischer Aufnahme Typ A
Beschreibung
LE70183 Werkstoff:
Stahl, Griffkugel Thermoplast.
Ausführung:
gehärtet und geschliffen, Griffkugel schwarzgrau.
Hinweis:
Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.
Technischer Hinweis siehe Montage- und Einbauanleitung.
Stahl, Griffkugel Thermoplast.
Ausführung:
gehärtet und geschliffen, Griffkugel schwarzgrau.
Hinweis:
Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.
Technischer Hinweis siehe Montage- und Einbauanleitung.

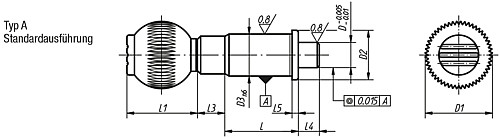

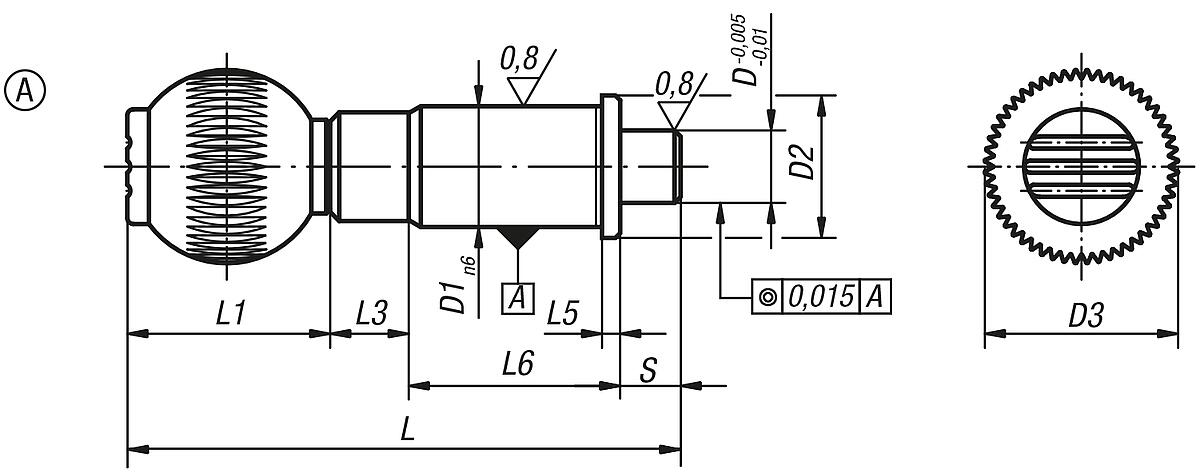

Eigenschaften
| D: | 10 |
|---|---|
| D1: | 25 |
| D2: | 19 |
| D3: | 16 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 30 |
| Gewicht ca. kg: | 0,067 |
| Innengewinde Griffkugel: | M6 |
| L: | 31 |
| L1: | 25 |
| L3: | 13 |
| L4 min.: | 10 |
| L5: | 2,5 |
| Typ: | A |
Dokumente
1
| Variante | D | D1 | Preis |
|---|---|---|---|
|
10106957 (03186-010) |
10 | 25 | ab 68,21 € |
|
10106958 (03186-012) |
12 | 32 | ab 77,74 € |
|
10106959 (03186-016) |
16 | 40 | ab 86,93 € |
|
10106960 (03186-020) |
20 | 40 | ab 101,28 € |
|
10106961 (03186-025) |
25 | 50 | ab 115,33 € |
