Produktnummer:
10107402
Hersteller:
Norelem
Norelem 03189-12030 DEHNSPANNDÜBEL D=12, L=30, - Auslaufartikel - nicht mehr lieferbar
Anziehdrehmoment max. Nm:
35
D:
12
D1:
18
D2:
M10
F1 (N):
1500
F2 (N):
5000
Gewicht ca. kg:
0,051
L:
30
L1:
16
L2 max.:
20
L3:
9
SW:
6
Produktanfrage
NLM 03189 Dehnspanndübel hydraulisch
Beschreibung
Werkstoff:
Schraube Vergütungsstahl.
Dehnspannbuchse Messing.
Ausführung:
Schraube vergütet auf 12.9 und brüniert.
Dehnspannbuchse blank.
Bestellbeispiel:
nlm 03189-12030
Hinweis:

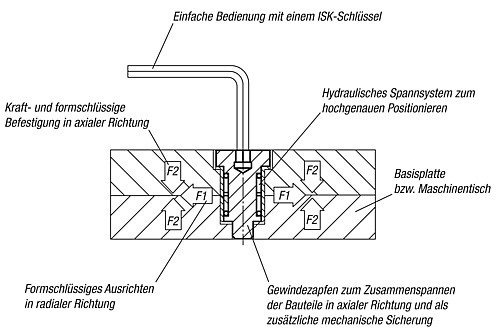

Dehnspanndübel eignen sich zum Ausrichten, Zentrieren und Spannen von Bauteilen und Vorrichtungen. Sie bewirken ein formschlüssiges Ausrichten in radialer Richtung und kraftschlüssige Befestigung in axialer Richtung.
Das hydraulische Spannprinzip ermöglicht µm-genaues Positionieren der Bauteile <0,003 mm.
Der Dehnspanndübel ist wartungsfrei.
Montage:
Die Passbohrung muss mindestens eine H7-Qualität und eine Mindesttiefe von L+2 aufweisen. Die Einbaulage ist beliebig. Der Dehnspanndübel muss komplett mit der Länge L1 im Bauteil sitzen. Der Schraubenkopf wird bis zum Aufsitzen auf die Buntmetalldehnbüchse angezogen (Vorzentrierung). Dann wird mit einem Drehmomentschlüssel der Dehnspanndübel je nach Bedarfsfall bis zum maximalen Drehmoment angezogen.
Zur Lieferung gehört eine umfangreiche Betriebsanleitung.
Schraube Vergütungsstahl.
Dehnspannbuchse Messing.
Ausführung:
Schraube vergütet auf 12.9 und brüniert.
Dehnspannbuchse blank.
Bestellbeispiel:
nlm 03189-12030
Hinweis:
Dehnspanndübel eignen sich zum Ausrichten, Zentrieren und Spannen von Bauteilen und Vorrichtungen. Sie bewirken ein formschlüssiges Ausrichten in radialer Richtung und kraftschlüssige Befestigung in axialer Richtung.
Das hydraulische Spannprinzip ermöglicht µm-genaues Positionieren der Bauteile <0,003 mm.
Der Dehnspanndübel ist wartungsfrei.
Montage:
Die Passbohrung muss mindestens eine H7-Qualität und eine Mindesttiefe von L+2 aufweisen. Die Einbaulage ist beliebig. Der Dehnspanndübel muss komplett mit der Länge L1 im Bauteil sitzen. Der Schraubenkopf wird bis zum Aufsitzen auf die Buntmetalldehnbüchse angezogen (Vorzentrierung). Dann wird mit einem Drehmomentschlüssel der Dehnspanndübel je nach Bedarfsfall bis zum maximalen Drehmoment angezogen.
Zur Lieferung gehört eine umfangreiche Betriebsanleitung.

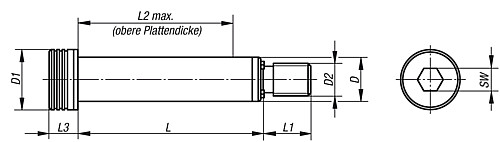

Eigenschaften
| Anziehdrehmoment max. Nm: | 35 |
|---|---|
| D: | 12 |
| D1: | 18 |
| D2: | M10 |
| F1 (N): | 1500 |
| F2 (N): | 5000 |
| Gewicht ca. kg: | 0,051 |
| L: | 30 |
| L1: | 16 |
| L2 max.: | 20 |
| L3: | 9 |
| SW: | 6 |
Dokumente
1
| Variante | Anziehdrehmoment max. Nm | D | D1 | D2 | F1 (N) | F2 (N) | Gewicht ca. kg | L | L1 | L2 max. | L3 | SW | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10107402 (03189-12030) |
35 | 12 | 18 | M10 | 1500 | 5000 | 0,051 | 30 | 16 | 20 | 9 | 6 | Auf Anfrage |
|
10107403 (03189-12040) |
35 | 12 | 18 | M10 | 1500 | 5000 | 0,058 | 40 | 16 | 30 | 9 | 6 | Auf Anfrage |
|
10107404 (03189-12060) |
35 | 12 | 18 | M10 | 1500 | 5000 | 0,088 | 60 | 16 | 50 | 9 | 6 | Auf Anfrage |
|
10107405 (03189-16030) |
70 | 16 | 24 | M12 | 3000 | 9000 | 0,090 | 30 | 18 | 20 | 11 | 8 | Auf Anfrage |
|
10107406 (03189-16040) |
70 | 16 | 24 | M12 | 3000 | 9000 | 0,104 | 40 | 18 | 30 | 11 | 8 | Auf Anfrage |
|
10107407 (03189-16060) |
70 | 16 | 24 | M12 | 3000 | 9000 | 0,130 | 60 | 18 | 50 | 11 | 8 | Auf Anfrage |
|
10107408 (03189-16070) |
70 | 16 | 24 | M12 | 3000 | 9000 | 0,143 | 70 | 18 | 60 | 11 | 8 | Auf Anfrage |
